Flip Flop Set de Borda

Flip Flop Set de Borda
Caminho	Programa/Editor Ladder/Elementos/Básicos
Grupo	Básico
Tecla de Atalho	Nenhuma
Parâmetros	1
Entradas	1
Tamanho do elemento	1 linha
Ícone

Tabela de compatibilidade de firmwares
Geração de Firmware	GI, GII, GII-DUO, G3, G3S, G3R

O objetivo deste elemento é operar como uma entrada SET (Flip Flop Set) de um “Flip-Flop”, que é um elemento básico de memória em circuitos elétricos. Porém, a diferença para este elemento é que ele é ativado somente na borda de subida do sinal de entrada. Para inseri-lo no programa deve-se posicionar o cursor na posição desejada, selecionar no menu à esquerda o grupo “Básico” e clicar no botão correspondente .

Este elemento só pode ser colocado dentro de uma linha, na última coluna da janela de edição que é reservada para os elementos de saída (bobinas, flip-flops etc.)

Símbolo

Parâmetros

Descrição dos Parâmetros
Parâmetro	Tipo(s)	Valores	Descrição
P1	R	0..Max(R)	Identifica o relé que terá a sua bobina desenergizada.Este relé pode ser em memória (operador R) ou uma saída digital (operador O).
	O	0..Max(O)

Entradas

Descrição das Entradas
Entrada	Função	Estado	Descrição
A1	Ativação	Inativo	Entrada de habilitação do bloco de bobina (SET). Quando a lógica de entrada estiver falsa a bobina do relé especificado permanecerá desenergizada.
		Ativo	Entrada de habilitação do bloco de bobina (SET). Assim que a lógica de entrada estiver verdadeira a bobina do relé especificado será energizada, somente na borda de subida.

Saída

Descrição das Saídas
Saída	Função	Estado	Descrição
B1	Energização	Inativo	Com o elemento P1 desenergizado, permanecem os estados dos contatos associados a P1.
		Ativo	Com o elemento P1 energizado, invertem os estados dos contatos associados a P1, quando ativado somente na borda de subida do sinal de entrada.

Este elemento está associado ao controle de saídas digitais (operadores Oxxxx) e contatos auxiliares (operadores Rxxxx) e só pode ser colocado na última coluna da janela de edição. Neste elemento do tipo “borda” não há diferença no posicionamento dos elementos de SET de borda e RESET de borda (Flip Flop Reset de Borda) de uma saída digital ou um contato auxiliar no diagrama Ladder devido ao ciclo de varredura do Scan, pois ele é ativado somente na borda de subida do sinal de entrada.

Exemplo de Aplicação

Exemplo Set / Reset de Borda

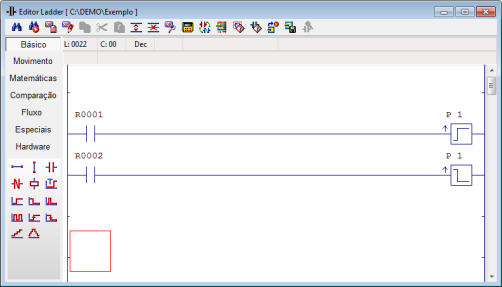

Na figura abaixo está demonstrado um exemplo de diagrama Ladder, o qual será especificado junto com o gráfico abaixo:

1. Quando gerar um pulso no elemento R001 ou mantiver ativado e o elemento R002 estiver ativado, a saída P1 estará energizada e caso haja um novo pulso no elemento R002 a saída P1 será desativada.
2. Quando gerar um pulso no elemento R002 ou mantiver ativado e o elemento R001 estiver desativado, a saída P1 manterá o estado atual (desativada).
3. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e caso gerar um pulso novamente no elemento R001 a saída P1 manterá o estado atual (ativada).
4. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e caso gerar um pulso no elemento R002 e o elemento R001 estiver desativado ou ativado a saída passará de ativada para desativada.

A diferença deste elemento com relação Flip Flop Set é que ele é ativado somente na borda de subida do sinal de entrada. Porém, se mantiver a entrada do flip-flop ativa, e solicitar que o relé seja desligado, isso ocorrerá sem nenhum conflito, pois no flip-flop de set de borda, a instrução é executada somente durante o intervalo de subida do sinal de entrada, e não mais após a manutenção do sinal ativo.

Ver também

Flip Flop Reset de Borda, Flip Flop Oscilador, Flip Flop Pulso, Flip Flop Reset, Flip Flop Set
