Menu de comandos¶
Esta sessão apresenta os comandos disponíveis no menu principal ambiente.
O menu principal do ambiente, permite ao usuário acesso a todas as funcionalidades disponíveis.
As funcionalidades mais comuns, além de estarem disponíveis no menu principal, possuem também um botão na Área de Comandos para facilitar o acesso.
O menu principal está organizado em 6 submenus disponibilizando acesso a todos os comandos do ambiente.
Menu Projeto¶

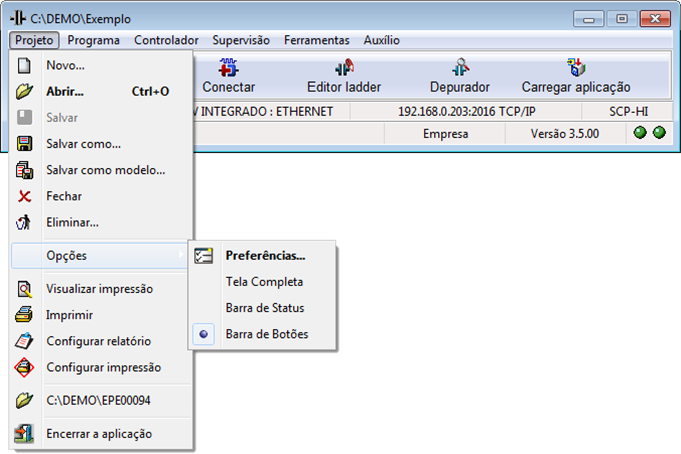

Esta opção do menu principal disponibiliza acesso às funcionalidades necessárias para criação, abertura e impressão de projetos associados ao ambiente.
Uma vez selecionada esta opção no menu, um submenu é apresentado conforme figura abaixo:
Nas sessões seguintes são detalhados os comandos disponíveis no Menu Projeto.
Menu Programa¶

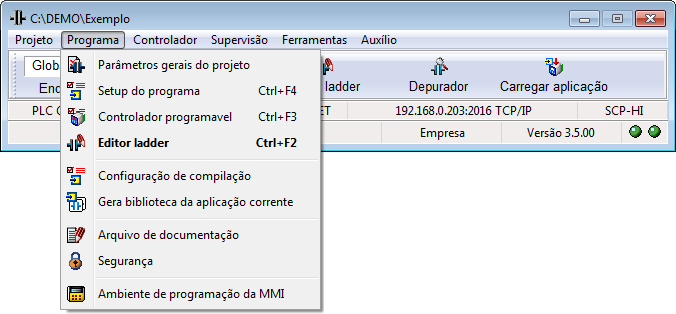

Esta opção do menu principal disponibiliza acesso às funcionalidades necessárias para configuração, documentação e edição do projeto corrente. Uma vez selecionado no menu esta opção, um submenu é apresentado conforme figura a seguir.
Nas sessões seguintes são detalhados os comandos disponíveis no Menu Programa.
Comandos do menu programa
Menu Controlador¶

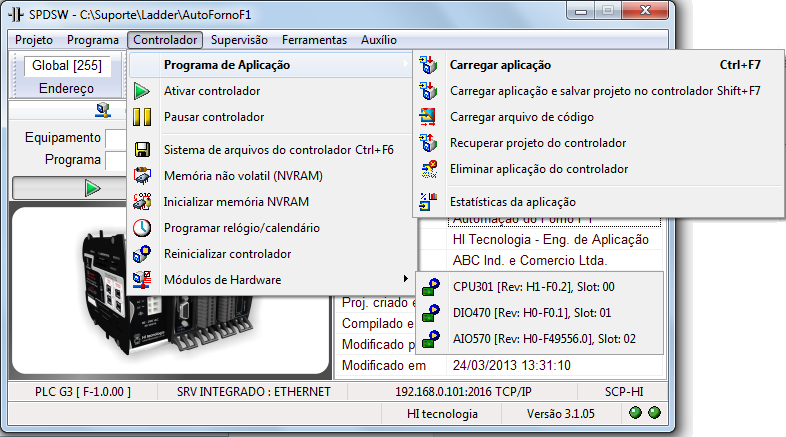

Esta opção do menu principal provê as funcionalidades necessárias para acesso ao controlador conectado, permitindo a carga e eliminação de programas no controlador e funções auxiliares de setup mesmo. Todas as opções deste submenu, só estarão ativas se existir um controlador com firmware de PLC conectado ao ambiente. Uma vez selecionado no menu esta opção, um submenu é apresentado conforme figura abaixo:
Nas sessões seguintes são detalhados os comandos disponíveis no Menu Controlador.
Comandos do menu controlador
- Programa de Aplicação
- Carregar Aplicação no Controlador
- Carregar Aplicação e Salvar Projeto no Controlador
- Carregar Arquivo de Código
- Recuperar Projeto do Controlador
- Elimina Aplicação do Controlador
- Estatística da Aplicação
- Ativa Controlador
- Pausar Controlador
- Memória Não Volátil (NVRAM)
- Inicializa Memória NVRAM
- Programa Relógio Calendário
- Reinicializar Controlador
- Módulos de Hardware
Menu Supervisão¶

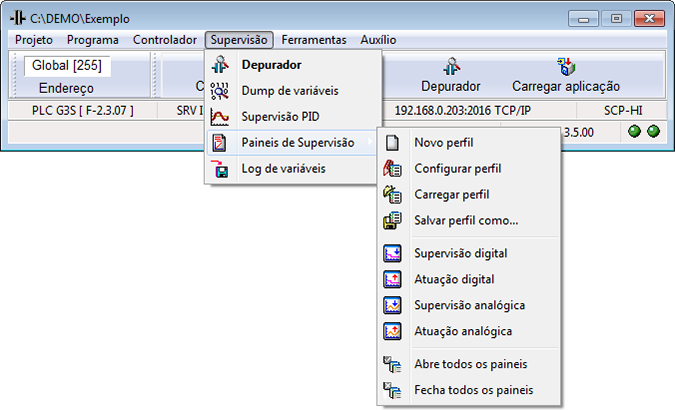

Esta opção do menu principal disponibiliza acesso as funcionalidades necessárias para depuração, teste e monitoração de variáveis. Todas as opções deste submenu só estarão ativas se existir um controlador com firmware de PLC conectado ao ambiente. Uma vez selecionado no menu esta opção, um submenu é apresentado conforme figura abaixo:
Nas sessões seguintes são detalhados os comandos disponíveis no Menu Controlador.
Comandos do menu supervisão
Menu Ferramentas¶

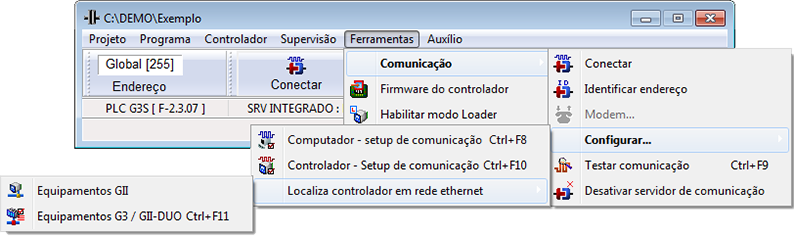

Esta opção do menu principal disponibiliza acesso as funcionalidades adicionais para configuração de comunicação, atualização de firmware dos equipamento e outros recursos. Todas as opções deste submenu só estarão ativas se existir um equipamento conectado ao ambiente, e algumas outras opções só aparecerão se o mesmo estiver em modo loader. Uma vez selecionado no menu esta opção, um submenu é apresentado conforme figura abaixo:
Nas sessões seguintes são detalhados os comandos disponíveis no Menu Controlador.
Comandos do menu ferramentas
- Comunicação
- Conectar
- Identificar Endereço
- Modem
- Configurar
- Computador - Setup de comunicação
- Controlador - Setup de Comunicação
- Localiza equipamento GII em rede ethernet
- Localiza equipamentos GII-DUO/G3 em rede ethernet
- Testar Comunicação
- Desativar Canal de Comunicação
- Carregar Dados da Aplicação
- Firmware do Controlador
- Habilita Modo Loader
- Habilita Firmware do Controlador
- Comandos do Modo Loader
Menu Suporte¶
A opção de menu Suporte apresenta um submenu com os seguintes comandos: Nas sessões seguintes são detalhados os comandos disponíveis no Menu Suporte.
| Ícone | Item do Menu | Descrição | Tecla de atalho |
 |
Auxílio | Abre o help do ambiente. | F1 |
 |
Informações sobre o produto | Tela com informações do SPDSW, tais como, versão, compilação e liberação. | Nenhuma |
 |
http://www.hitecnologia.com.br | Abre o site da HI Tecnologia no navegador para consulta ao SPDSW e outras informações. | Nenhuma |
 |
Contate a HI Tecnologia | Abre o aplicativo de email padrão para enviar um email de suporte | Nenhuma |
Comandos do menu suporte
