Testar Comunicação

Testar Comunicação
Caminho	Ferramentas/Comunicação/Testar Comunicação
Tecla de Atalho	CTRL F9
Botão

Tabela de compatibilidade de firmwares
Geração de Firmware	GI, GII, GII-DUO, G3, G3S, G3R

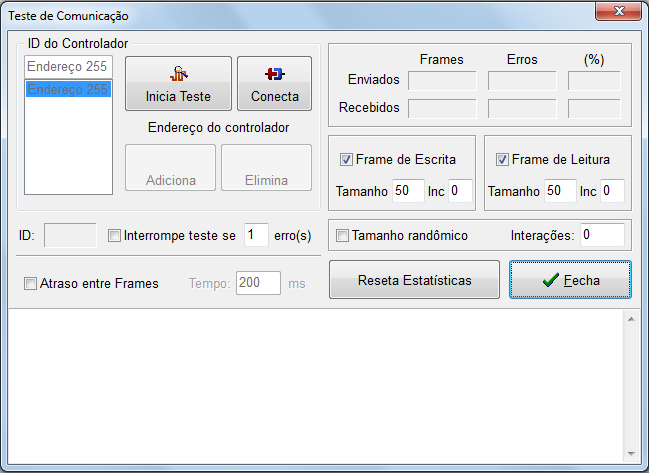

Através desta tela é possível efetuar testes de comunicação com vários controladores para verificação da qualidade de enlace entre o ambiente e o(s) equipamento(s).

Procedimento Necessário para Testar a Comunicação

Registrando os equipamentos para teste

Antes de iniciar o processo de teste de comunicação, é necessário que os endereços de comunicação dos controladores a serem testados sejam definidos e incluídos em uma tabela. Quando a tela é aberta, o Endereço Global de Comunicação (255) é apresentado na tabela como um possível endereço a ser testado. Caso não se deseje testar o equipamento conectado com este endereço, selecione-o com o mouse na tabela apresentada e pressione o botão “Reseta Estatísticas”. Para acrescentar um endereço de comunicação, especifique o endereço no campo localizado acima da tabela (apenas o valor numérico) e pressione o botão “Adiciona”. Repita o processo para adicionar todos os endereços desejados na tabela.

Definindo o tamanho e habilitando os frames de teste

É possível especificar o tamanho do frame a ser enviado e o tamanho do frame a ser solicitado (recebido). Para tanto, especifique a quantidade nos campos “Tamanho” do frame de escrita e do frame de leitura. Adicionalmente pode-se habilitar ou não individualmente a comunicação com frames de escrita ou frames de leitura, através dos “Check Box” associados.

Verificando a conexão com cada equipamento

Antes de iniciar a sequência de teste de comunicação é conveniente verificar se existe conexão com os controladores associados aos endereços de comunicação registrados. Para isto, selecione na tabela de endereços o endereço a ser testado e pressione o botão “Conecta”. O resultado da tentativa de conexão será apresentado no painel inferior da tela. Repita o procedimento para todos os endereços da tabela. Se existir algum endereço que indicou falha na conexão, o tipo de falha será descrito e o teste com o equipamento associado a este endereço irá indicar 100% de falha.

Ativando o teste e verificando a estatística de comunicação

Uma vez registrados os endereços de comunicação e verificada a conexão com os controladores associados, pode-se iniciar o teste de comunicação pressionando o botão “Inicia Teste”. Uma vez ativado, será apresentado nos campos superiores da tela, o número total de frames enviados e recebidos, o número de frames com falha e o percentual de erro detectado até o momento. Esta informação pode ser reinicializada através do botão “Reseta Estatísticas”.
