Organização Funcional do Aplicativo¶

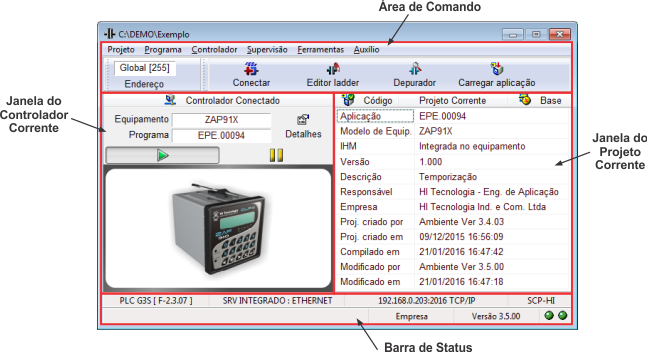

A figura a seguir apresenta a tela principal do ambiente onde estão delimitadas as quatro principais áreas do aplicativo.

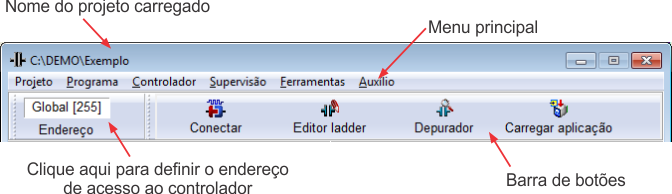

Área de Comandos¶

Nesta área estão disponíveis a barra de menus e a barra de botões permitindo acesso direto os principais comandos do ambiente.

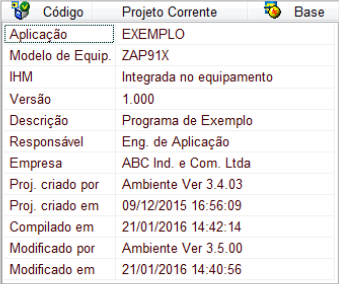

Janela do Projeto Corrente¶

Nesta área estão apresentadas informações relevantes sobre o projeto atual carregado no ambiente. Observe que, o programa de aplicação carregado do computador pode não ser o mesmo carregado no controlador conectado e apresentado na janela do controlador conectado. Assim sendo, as informações presentes nesta tela podem não corresponder ao programa corrente carregado no controlador conectado ao ambiente. Estas informações referem-se ao projeto selecionado e carregado do computador (ou rede).

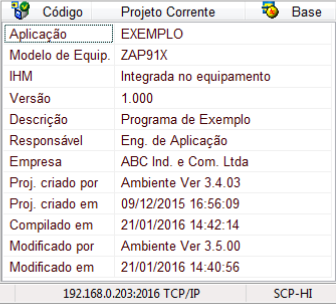

Dados do projeto corrente¶

Descrição dos Parâmetros
Código	Descrição
Aplicação	Nome do programa de aplicação corrente. Este nome é transferido para o controlador e identificará a aplicação no equipamento.
Modelo de Equip.	Identifica o modelo do controlador associado ao programa carregado.
IHM	Se existir interface homem-máquina associado ao projeto corrente, este campo identifica o modelo da IHM utilizada.
Versão	Identifica a versão atual do projeto carregado. É definida e pode ser alterada na tela de Parâmetros Gerais do Projeto.
Descrição	Apresenta uma breve descrição do projeto carregado. É definida e pode ser alterada na tela de Parâmetros Gerais do Projeto.
Responsável	Identifica a pessoa responsável pelo projeto carregado.
Empresa	Identifica a empresa responsável pelo programa carregado.
Proj. criado por	Identifica a versão do ambiente que foi utilizada para criar o projeto carregado.
Proj. criado em	Identifica a data de criação do projeto carregado.
Compilado em	Apresenta a data e hora em que o programa carregado foi compilado pela última vez.
Modificado por	Identifica a versão do ambiente que realizou a última alteração no projeto carregado.
Modificado em	Identifica a data e hora que foi realizada a última alteração no projeto carregado.

Janela do equipamento conectado¶

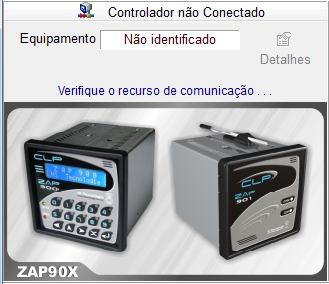

Nesta área estão apresentadas informações relevantes do controlador que estiver conectado ao ambiente através do canal de comunicação configurado (serial ou ethernet). Observe que o programa que eventualmente estiver rodando no controlador pode não ser o mesmo apresentado na janela do projeto corrente. Quando não existir controlador conectado ao canal de comunicação ou, por algum motivo, o ambiente não conseguir se conectar com o controlador, esta tela assumirá a aparência apresentada na figura a seguir, onde a imagem apresentada irá alternar com informações sobre a linha de produtos da empresa.

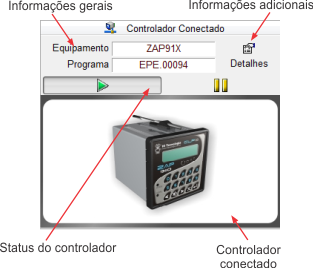

Quando o ambiente conseguir conexão com o controlador, este será identificado, apresentando o modelo do controlador no campo “Equipamento” e, caso exista um programa rodando no mesmo, o nome do programa será apresentado no campo “Programa”. A imagem do controlador conectado é apresentada juntamente com uma barra de controle e status do controlador, conforme figura a seguir.

Barra de controle e status do controlador¶

A barra de controle e status do controlador possui duas funções conforme apresentado na figura a seguir:

Ativa / Interrompe o controlador¶

Através destes dois botões o operador poderá, quando existir programa carregado no controlador ativar o interromper a execução do programa.

Informações adicionais do equipamento conectado¶

Equipamento Conectado ao Ambiente¶

Informações sobre o Equipamento Conectado ao Ambiente
Código	Descrição
Programa criado em	Apresenta a data em que o programa de aplicação foi carregado no controlador pela última vez.
Id do cliente	Identifica o cliente do equipamento. Em situações especiais os controladores podem ser associados a determinados clientes (ex. fabricantes de máquinas). Neste caso este campo identifica o cliente associado. Normalmente este campo estará indicando CN-0000.
Número de série	Apresenta o número de série do equipamento conectado.
Licença de software	Toda linha de controladores possuem recursos para integração com sistemas supervisórios de mercado ou desenvolvidos por clientes. Alguns destes pacotes exigem a obtenção de uma licença de software do equipamento para sua operação. Quando necessário, esta licença será apresentada neste campo. Normalmente este campo estará indicando LN-0000.
Tipo de Firmware	Indica a versão do firmware de atualmente carregado no equipamento. Esta informação está disponível também na Barra de Status.
Relógio calendário	Este campo apresenta o status do relógio calendário disponível no controlador. Este recurso não está presente em todos os controladores e, quando presente, permite que o programa de controle defina ações baseadas na data e hora correntes.
Data Corrente	Se o controlador possuir relógio de tempo real, será apresentado neste campo a data corrente presente no controlador.
Hora Corrente	Se o controlador possuir relógio de tempo real, será apresentado neste campo a hora corrente presente no controlador.
Dia da semana	Se o controlador possuir relógio de tempo real, será apresentado neste campo o dia da semana corrente presente no controlador.
Memória RAM	Indica a quantidade de memória RAM disponível no controlador.
Memória NVRAM	Indica a quantidade de memória NV-RAM (RAM com bateria incorporada) disponível no controlador.
Memória FLASH	Indica a quantidade de memória FLASH-ROM disponível no controlador.

Barra de status¶

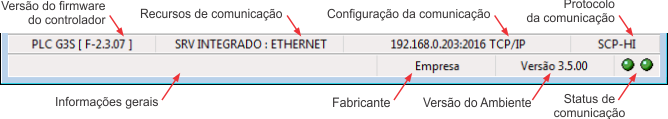

A barra de status apresenta informações adicionais sobre o ambiente e o controlador conectado conforme apresentado na figura seguir.

Informações da Barra de Status¶

Informações sobre o Equipamento Conectado ao Ambiente
Código	Descrição
Informações de suporte	Este campo é utilizado para descrever a funcionalidade dos botões e menus selecionados pelo mouse do computador. Ao se passar o mouse sobre os botões e telas será apresentado neste campo uma breve descrição associada ao elemento selecionado.
Versão do Firmware	Quando o controlador estiver conectado ao ambiente este campo apresentará o tipo (ex. PLC G3) a versão (ex. F - 3.1.08) do firmware do controlador. Quando o ambiente estiver operando sem conexão com o controlador este campo irá apresentar o texto “Modo Offline”.
Versão do ambiente	Este campo apresenta a versão atual do ambiente.
Status de comunicação	Através de dois led´s o ambiente irá informar ao usuário o status de comunicação com o controlador. O led mais a esquerda indica a condição de instalação do driver de comunicação. Se o driver foi instalado corretamente na porta de comunicação selecionada (serial ou ethernet) este led estará verde, caso contrário estará vermelho. O led mais a direita indica o status de comunicação atual com o controlador. Se o ambiente estiver conectado ao controlador este led estará verde, caso contrário estará vermelho.
