Modem¶
| Modem | |
| Caminho | Ferramentas/Comunicação/Modem |
| Tecla de Atalho | Nenhuma |
| Botão |  |
| Tabela de compatibilidade de firmwares | |
| Geração de Firmware | GI, GII, GII-DUO, G3, G3S, G3R |
Este comando permite ao ambiente, utilizando um modem, estabelecer uma conexão via linha telefônica discada ou celular, com um controlador remoto. Uma vez concluída a conexão, o usuário terá acesso ao equipamento remoto como se o mesmo estivesse conectado via cabo serial ao computador.

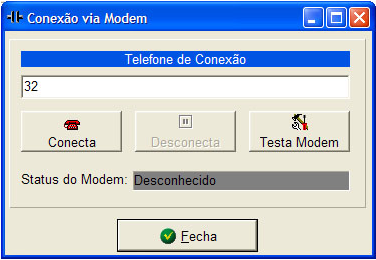

Para habilitar esta opção o usuário primeiramente deverá reconfigurar o Canal de comunicação do computador para operação via modem. Após esta configuração a acesso a este comando estará habilitado. Uma vez ativado o comando, é apresentada a tela a seguir:
Nesta tela o usuário pode efetuar um teste de conexão com o modem configurado, definir um número de telefone a ser utilizado para a conexão e fechar (desconectar) uma conexão ativa.
Estabelecendo uma Conexão¶
Para estabelecer uma conexão remota, primeiramente efetue um teste de conexão com o modem para certificar se o dispositivo está disponível e operacional. Em seguida, especifique no campo “Telefone de Conexão” o número do telefone a ser utilizado para estabelecer a conexão. Pode-se acrescentar neste campo, qualquer comando AT suportado pelo modem utilizado. Verifique na documentação do modem os comandos AT compatíveis. Uma vez, especificado o telefone de conexão pressione o botão “Conecta” para iniciar o processo de estabelecimento de conexão. Este processo pode se prolongar por alguns segundos (de 5.. 50 segundos) e o status do mesmo é apresentado no campo “Status do Modem”. Se o modem remoto atender e estabelecer conexão será apresentada a mensagem “Conectado” no campo “Status do Modem”. Nesta condição o usuário poderá fechar o painel (através do botão “Fecha”) e avaliar a conexão com o equipamento remoto através dos Led´s de status da tela principal do ambiente. Estando o equipamento online, toda funcionalidade de comunicação estará disponível para o usuário, como por exemplo, carga de programa de aplicação, supervisão de variáveis, depuração etc. Terminado o acesso ao equipamento remoto o usuário deverá novamente ativar esta tela de Modem e efetuar o procedimento Encerramento de uma conexão.
Encerrando uma Conexão¶
Para terminar uma conexão de modem ativa, pressione o botão “Desconecta”. Este processo pode demorar alguns segundos e após terminado uma mensagem será apresentada no campo “Status do Modem” indicando o resultado do processo. Note que, este botão apenas estará habilitado se o ambiente estiver com uma conexão ativa com um modem remoto.
Testando o Modem¶
Para testar o modem definido para operação com o ambiente pressione o botão “Testa Modem”. Este comando irá tentar uma conexão local com o modem especificado na Configuração da serial do computador. Este processo pode demorar alguns segundos e após terminado uma mensagem será apresentada no campo “Status do Modem” indicando o resultado do processo. Se o teste de modem for executado com sucesso, a mensagem “Pronto” será apresenta, e o ambiente estará pronto para tentar conexão com o equipamento remoto.
