Paineis de Supervisão

Caminho	Supervisão/Paineis de Supervisão
Tecla de Atalho	Nenhum
Botão

Tabela de compatibilidade de firmwares
Geração de Firmware	GI, GII, GII-DUO, G3, G3S, G3R

A partir da versão 2.3.00 foi incorporado ao ambiente um módulo de supervisão e edição das variáveis do programa de aplicação corrente utilizando-se painéis de supervisão. A definição do conjunto de variáveis associadas a um painel de supervisão é denominada de Perfil de supervisão. Este Perfil pode ser salvo em arquivo e posteriormente recarregado, permitindo que um mesmo programa de aplicação possua uma quantidade qualquer de perfis distintos.

Quando selecionada no menu principal a opção de painéis de supervisão, é apresentado um submenu disponibilizando recursos para criação, carga e apresentação dos painéis.

Novo Perfil

A opção Novo Perfil [ ] permite a criação de um novo arquivo de perfil para armazenar as configurações dos painéis de supervisão. Quando ativada, é apresentada uma tela solicitando que o usuário especifique o local e nome do arquivo (.pfl) a ser criado. Para criar um novo projeto, a partir de um projeto existente, carregue o projeto desejado e utilize a opção Salva Perfil como…

Configurar Perfil

Configurar Perfil [ ] permite ao usuário definir quais variáveis do programa de aplicação serão apresentadas nos painéis associados ao perfil corrente.

Configuração dos Painéis

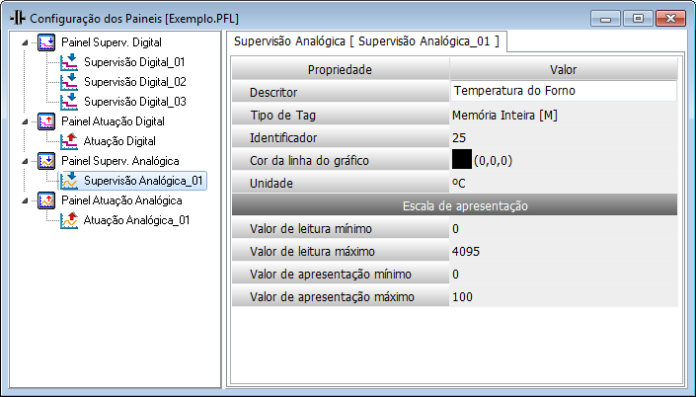

Quando selecionada a opção Configurar Perfil, a seguinte tela será apresentada ao usuário, permitindo a definição das variáveis do programa de aplicação a serem associadas a cada tipo de painel disponível. Quando o perfil estiver vazio, a tela será apresentada sem nenhum item criado. Para criar um item a ser associado a um dos painéis, selecione com o mouse o painel desejado e clique com o botão direito do mouse. Será apresentado um submenu com a opção Adiciona item. Selecione esta opção e um novo item será acrescentado no painel selecionado. Repita esta operação para criar todos os itens desejados para o perfil corrente.

As tabelas a seguir apresentam os parâmetros de cada item a serem configurados para cada tipo de painel

Painel de Supervisão Digital

[ ] Responsável por apresentar o estado das variáveis lógicas do programa de aplicação configuradas pelo usuário. Podem ser criados até 32 itens deste tipo por perfil. Cada item possui os seguintes parâmetros a serem configurados pelo usuário.

Painel de supervisão digital.
Propriedade	Valor
Descritor	Especifique um texto para identificação da variável no painel.
Tipo de Tag	Especifique o tipo de variável (Tag) associada ao painel de supervisão. Este painel pode ser associado a contatos ou a bit´s de uma memória inteira.
Identificador	Especifique o nro. da variável do tipo selecionado a ser associado ao item corrente.
Nro. do Bit	Quando o tipo de Tag for Memória Inteira este campo será apresentado para que o usuário especifique qual o bit da memória deverá ser associado ao item corrente.

Painel de Atuação Digital

[ ] Responsável por apresentar e permitir alterar o estado das variáveis lógicas do programa de aplicação configuradas pelo usuário. Podem ser criados até 32 itens deste tipo por perfil. Cada item possui os seguintes parâmetros a serem configurados pelo usuário.

Painel de atuação digital.
Propriedade	Valor
Descritor	Especifique um texto para identificação da variável no painel.
Tipo de Tag	Especifique o tipo de variável (Tag) associada ao painel de supervisão. Este painel pode ser associado a contatos ou a bit´s de uma memória inteira.
Identificador	Especifique o nro. da variável do tipo selecionado a ser associado ao item corrente.
Nro. do Bit	Quando o tipo de Tag for Memória Inteira este campo será apresentado para que o usuário especifique qual o bit da memória deverá ser associado ao item corrente.

Painel de Supervisão Analógica

[ ] Responsável por apresentar em forma de trend online, os valores das variáveis inteiras ou reais do programa de aplicação configuradas pelo usuário. Podem ser criados até 16 itens deste tipo por perfil. Cada item possui os seguintes parâmetros a serem configurados pelo usuário.

Painel de supervisão analógica.
Propriedade	Valor
Descritor	Especifique um texto para identificação da variável no painel.
Tipo de Tag	Especifique o tipo de variável (Tag) associada ao painel de supervisão. Este painel pode ser associado a memórias inteiras ou memórias reais.
Identificador	Especifique o nro da variável do tipo selecionado a ser associado ao item corrente.
Cor da linha do gráfico	Especifique a cor da linha a ser apresentada no gráfico associada a este item. Para alterar a cor, selecione o campo com o mouse e clique no botão que será apresentado à direita do campo.
Unidade	Especifique um texto (4 caracteres máximo) utilizado para identificar a unidade associada ao valor do item.
Valor de leitura mínimo	Especifique o valor mínimo da memória a ser obtida do controlador.
Valor de leitura máximo	Especifique o valor máximo da memória a ser obtida do controlador.
Valor de apresentação mínimo	Especifique o valor a ser apresentado ao usuário quando o valor de leitura for igual ao mínimo.
Valor de apresentação máximo	Especifique o valor a ser apresentado ao usuário quando o valor de leitura for igual ao máximo.

Painel de Atuação Analógica

[ ] Responsável por apresentar e permitir alterar, o valor das variáveis inteiras ou reais do programa de aplicação configuradas pelo usuário. Podem ser criados até 16 itens deste tipo por perfil. Cada item possui os seguintes parâmetros a serem configurados pelo usuário.

Painel de supervisão analógica.
Propriedade	Valor
Descritor	Especifique um texto para identificação da variável no painel.
Tipo de Tag	Especifique o tipo de variável (Tag) associada ao painel de supervisão. Este painel pode ser associado a memórias inteiras ou memórias reais.
Identificador	Especifique o nro da variável do tipo selecionado a ser associado ao item corrente.
Cor da linha do gráfico	Especifique a cor da linha a ser apresentada no gráfico associada a este item. Para alterar a cor, selecione o campo com o mouse e clique no botão que será apresentado à direita do campo.
Unidade	Especifique um texto (4 caracteres máximo) utilizado para identificar a unidade associada ao valor do item.
Valor de leitura mínimo	Especifique o valor mínimo da memória a ser obtida do controlador.
Valor de leitura máximo	Especifique o valor máximo da memória a ser obtida do controlador.
Valor de apresentação mínimo	Especifique o valor a ser apresentado ao usuário quando o valor de leitura for igual ao mínimo.
Valor de apresentação máximo	Especifique o valor a ser apresentado ao usuário quando o valor de leitura for igual ao máximo.

Carregar Perfil

A opção Carregar Perfil [ ] solicita que o usuário especifique um arquivo de perfil previamente salvo e, em seguida, abra automaticamente todos os painéis definidos no perfil carregado.

Salvar Perfil como

A opção Salvar Perfil como… [ ] permite especificar um nome para criar um novo perfil a partir do perfil corrente.

Apresentação dos Painéis

Estes painéis são janelas criadas pelo usuário com um conjunto de variáveis a serem monitoradas e/ou alteradas. São divididos funcionalmente em 4 grupos, descritos na tabela abaixo:

Painéis de supervisão
Icone	Painel de supervisão	Descrição
	Painel de Supervisão Digital	Responsável por apresentar o estado das variáveis lógicas do programa de aplicação configuradas pelo usuário.
	Painel de Atuação Digital	Responsável por apresentar e permitir alterar o estado das variáveis lógicas do programa de aplicação configuradas pelo usuário.
	Painel de Supervisão Analógica	Responsável por apresentar em forma de trend online, os valores das variáveis inteiras ou reais do programa de aplicação configuradas pelo usuário.
	Painel de Atuação Analógica	Responsável por apresentar e permitir alterar o valor das variáveis inteiras ou reais do programa de aplicação configuradas pelo usuário.

Nota

As opções Supervisão Analógica, Atuação Analógica, Supervisão Digital e Atuação Digital, permitem abrir cada um dos tipos de painéis disponíveis com o perfil corrente.

Supervisão Digital

Este painel apresenta cada uma das variáveis definidas no perfil de supervisão digital corrente em uma linha contendo a descrição da variável, um led de status onde a cor vermelha indica estado inativo [0], a cor verde indica estado ativo [0] e a cor cinza indica estado indefinido [?]. O intervalo de tempo entre cada aquisição dos valores pode ser configurado bem como habilitado e desabilitado o processo de aquisição dos dados.

Atuação Digital

Este painel apresenta cada uma das variáveis definidas no perfil de atuação digital corrente em uma linha contendo a descrição da variável, um led de status onde a cor vermelha indica estado inativo [0], a cor verde indica estado ativo [0] e a cor cinza indica estado indefinido [?]. Para alterar o estado corrente de uma variável clique com o mouse no led correspondente.

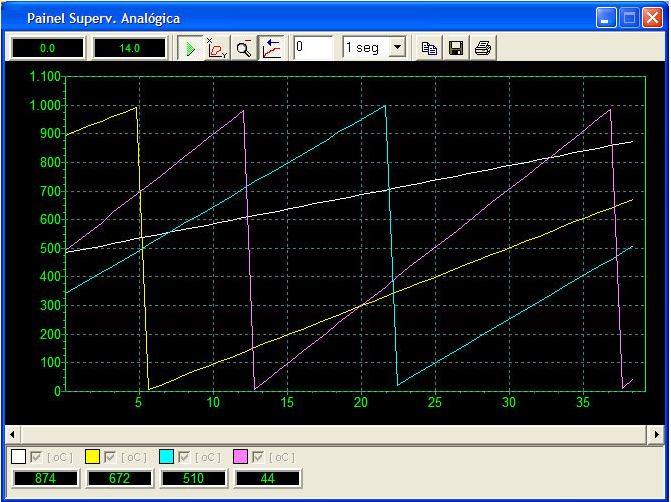

Supervisão Analógica

Este painel apresenta cada uma das variáveis definidas no perfil de supervisão analógica corrente em uma tela de trend on-line. O intervalo de tempo entre cada aquisição dos valores pode ser configurado bem como o tempo de duração de cada tela. Cada um dos canais pode ser habilitado para inclusão no trend individualmente. Recursos de ZOOM, cópia e impressão também estão disponíveis para o usuário. O processo de aquisição pode ser ativado e interrompido por um botão. Quando forem definidas 2 variáveis, é possível a apresentação de um gráfico XY onde o eixo X é composto pela primeira variável enquanto que o eixo Y é definido pela segunda.

Atuação Analógica

Este painel apresenta cada uma das variáveis definidas no perfil de atuação analógica corrente em uma linha, contendo a descrição da variável, um campo com o valor corrente e um led de status, onde a cor vermelha indica estado variável em processo de alteração, a cor verde indica variável sem modificação e a cor cinza indica valor corrente da variável diferente do valor apresentado. Para alterar o estado corrente de uma variável clique com o mouse no campo de valor e digite o novo valor. Em seguida, clique no led correspondente para que o valor seja atualizado no controlador.

Abre Todos os Painéis

Este comando [ ] permite abrir simultaneamente todos os painéis definidos no perfil corrente. Os painéis são posicionados na tela na mesma posição e com o mesmo tamanho que possuíam quando foram fechados pela última vez.

Fecha todos os Painéis

Este comando [ ] permite fechar simultaneamente todos os painéis definidos no perfil corrente. A posição e o tamanho de cada painel são salvos no arquivo de perfil permitindo que na próxima vez que os mesmos forem abertos suas posições e tamanhos originais sejam restaurados.
