Dump de Variáveis

Caminho	Supervisão/Dump de Variáveis
Tecla de Atalho	Nenhum
Botão

Tabela de compatibilidade de firmwares
Geração de Firmware	GI, GII, GII-DUO, G3, G3S, G3R

Nesta janela é possível ao usuário supervisionar e alterar os valores correntes de todos os tipos de variáveis definidas no programa de aplicação do controlador conectado ao ambiente.

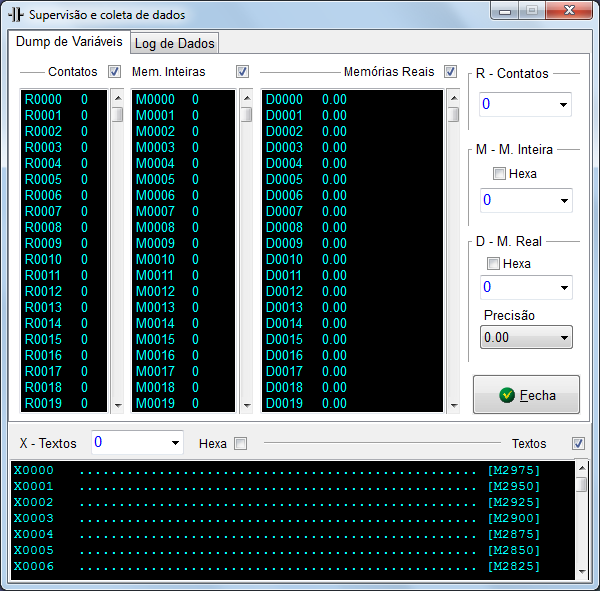

Para os controladores GI, GII e GII-DUO o painel de Dump de Variáveis distribui os tipos de variáveis em 4 áreas distintas conforme apresentado na figura as seguir:

A partir dos controladores G3 a tela do painel de Dump de Variáveis divide os tipos de variáveis em abas conforme apresentado na figura a seguir:

A tela de supervisão mostra os valores correntes das variáveis do tipo Contato [R], Memórias Inteiras [M], Memórias Inteiras 32bits [L], Memórias Reais [D] e Textos [X]. Esses valores são apresentados a partir do ID definido no campo Memória inicial. Com excessão dos Contatos [R], os outros tipos de variáveis podem ser apresentados em forma decimal ou em forma hexadecimal (seleção através de caixa de seleção associada). As variáveis do tipo texto são apresentadas através de uma lista de textos, se pressionada a caixa de seleção Hexa, o primeiro texto é apresentado em forma Hexa.
