Log de Variáveis¶
| Caminho | Supervisão/Log de Variáveis |
| Tecla de Atalho | Nenhum |
| Botão |  |
| Tabela de compatibilidade de firmwares | |
| Geração de Firmware | GI, GII, GII-DUO, G3, G3S, G3R |
Este painel permite especificar blocos de variáveis a serem lidos e salvos em disco para posterior análise.

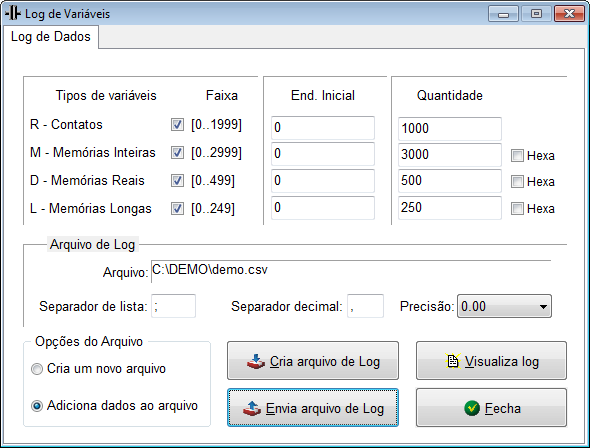

A tela de Log de Variáveis possui o seguinte formato:
O arquivo gerado é do tipo .CSV (comma separeted variable) e formata cada variável em uma linha do seguinte modo:
| T | nnnn | S | V |
Onde:
| T | : | Tipo de variável obtida, podendo ser R, M, D ou L. |
| nnnn | : | Número da variável obtida (sempre formatado em 4 dígitos). |
| S | : | Separador de campos (caractere indicado no campo Separador de Lista da tela). Valor da variável obtida |
| V | : | (o formato depende do tipo de variável especificado). O contatos retornam o valor 0 (falso) ou 1 (verdadeiro). |
Exemplo:
| M0005, 123 | Leitura da memória inteira 5 com valor obtido de 123 com o separador de vírgula |
Inicialmente, no campo Habilitação das Variáveis, clique nos tipos de variáveis a serem obtidas, selecionando o endereço inicial e a quantidade a partir deste endereço. Opcionalmente, para as variáveis do tipo Memórias Inteiras, Memórias Reais e Memórias Longas, é possível especificar se os valores armazenados serão salvos em formato decimal ou hexadecimal.
Uma vez definidos os blocos de memória, clique no campo intitulado Arquivo e selecione na tela apresentada, um local e nome para o arquivo a ser salvo. O nome completo do arquivo especificado será apresentado no campo. No campo Separador especifique o caractere utilizado no arquivo como separador dos valores obtidos.
No campo Precisão para memórias D especifique o número de casas decimais a serem utilizadas para salvar os valores reais.
No campo Opções do Arquivo especifique se o arquivo a ser gerado é novo (elimina o arquivo se o mesmo já existe no computador) ou se os valores obtidos serão adicionados ao arquivo já existente.
Pressione o botão Cria Arquivo de Log para produzir o arquivo configurado.
O arquivo gerado pode ser visualizado pressionando-se o botão Visualiza Log
Dica
Os arquivos gerados neste formato podem ser lidos por planilhas (ex. Microsoft Excel) diretamente em forma de tabela. Caso os valores lidos estejam em uma única coluna, altere o tipo de separador em função da configuração utilizada na sua planilha.
