Configurar Relatório¶
| Configuração do Relatório | |
| Caminho | Projeto/Configuração do Relatório |
| Tecla de Atalho | Nenhuma |
| Botão |  |
| Tabela de compatibilidade de firmwares | |
| Geração de Firmware | GI, GII, GII-DUO, G3, G3S, G3R |
A tela de configuração do relatório é dividida nas seguintes abas:

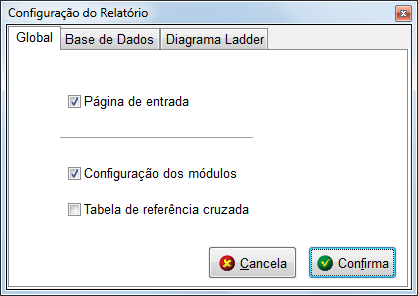

Global¶
Esta opção permite ao usuário especificar se devem ser ou não incluidos alguns items gerais no relatório de impressão da aplicação corrente, a ser gerado quando ativado o comando Imprimir do menu Projeto.
Página de Entrada¶
Quando selecionada a opção Página de Entrada, é gerada uma página no relatório com as seguintes informações:
| Propriedade | Descrição |
| Página de Rosto | Imprime uma página inicial com as seguintes informações sobre o projeto |
| Versão do Ambiente | Versão corrente do ambiente |
| Projeto | Nome do projeto do impresso |
| Endereço de acesso | Endereço de acesso ao controlador |
| Programa de Aplicação | Nome do programa de aplicação corrente. Este nome é transferido para o controlador e identificará a aplicação no equipamento. |
| Controlador | Identifica o modelo do controlador associado ao projeto corrente |
| IHM | Se existir interface homem-máquina associada ao projeto corrente, este campo identifica o modelo da IHM utilizada. |
| Versão | Identifica a versão atual do projeto impresso. |
| Descrição | Apresenta uma breve descrição do projeto impresso. |
| Responsável | Identifica a empresa responsável pelo projeto impresso. |
| Criado por | Identifica a versão do ambiente que foi utilizada para criar o projeto impresso |
| Criado em | Identifica a data de criação do projeto impresso |
| Última carga | Apresenta a data e hora em que o programa foi compilado pela última vez. |
| Última modificação | Identifica a data e hora que foi realizada a última alteração no projeto impresso. |
Configuração dos Módulos¶
Quando selecionada a opção Configuração dos Módulos, é gerado no relatório uma sessão com páginas identificando as características de cada módulo de I/O utilizado no controlador associado ao projeto impresso. São disponibilizadas informações gerais sobre os módulos e, para cada módulo, a configuração de I/O com a identificação e descrição de cada canal de I/O do mesmo.
Tabela de referência cruzada¶
Quando selecionada a opção Tabela de referência cruzada, é gerado no relatório uma sessão com uma lista para todas as variáveis e constantes utilizadas no programa, indicando em que local do programa as mesmas são referenciadas.

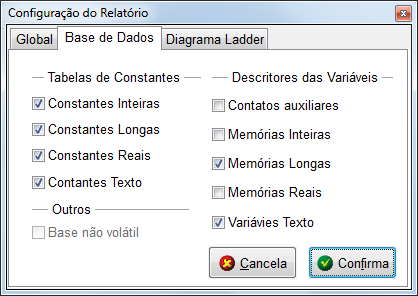

Base de Dados¶
Tabela de constantes¶
Neste item pode-se configurar para quais tipos de constantes devem ser geradas tabelas com os valores definidos no programa. Os tipos estão definidos na tabela seguinte.
| Constante | Descrição |
| Constantes inteiras | Apresenta a tabela de constantes inteiras utilizada no programa de aplicação impresso. |
| Constantes longas | Apresenta a tabela de constantes longas utilizada no programa de aplicação impresso |
| Constantes reais | Apresenta a tabela de constantes reais utilizada no programa de aplicação impresso. |
| Constantes Texto | Apresenta a tabela de constantes do tipo texto utilizada no programa de aplicação impresso. |
Descritores das variáveis¶
Neste item pode-se configurar para quais Tipos de variáveis devem ser geradas tabelas com os escritores definidos no programa. Os tipos estão definidos na tabela seguinte.
| Variáveis | Descrição |
| Contatos auxiliares | Apresenta o texto descritivo de cada contato utilizado no programa de aplicação impresso. |
| Memórias inteiras | Apresenta o texto descritivo de cada memória inteira utilizada no programa de aplicação impresso. |
| Memórias longas | Apresenta o texto descritivo de cada memória longa utilizada no programa de aplicação impresso. |
| Memórias reais | Apresenta o texto descritivo de cada memória real utilizada no programa de aplicação impresso. |
| Variáveis texto | Apresenta o texto descritivo de cada variável texto utilizada no programa de aplicação impresso. |
Outros¶
Neste item é possivel habilitar ou não a geração de uma sessão listando todas as variaveis não voláteis uilizadas na aplicação.

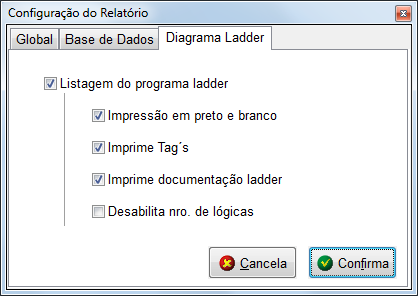

Diagrama Ladder¶
Nesta aba é possivel configurar o formato de impressão da listagem do programa ladder. Os seguintes items podem ser configurados:
| Itens | Descrição |
| Listagem do programa | Habilita a impressão do programa ladder associado ao projeto impresso. |
| Imprime Preto e Branco | Imprime o programa ladder em Preto e Branco. |
| Imprime Tags | Imprime os Tag da variável no lugar do identificador da mesma. |
| Imprime documentação Ladder | Imprime texto associado a documentação das lógicas do programa Ladder. |
| Desabilita número de lógica | Desativa a impressão no número da lógica no fundo do diagrama. |
