Flip Flop Reset

Flip Flop Reset
Caminho Programa/Editor Ladder/Elementos/Básicos
Grupo Básico
Tecla de Atalho R
Parâmetros 1
Entradas 1
Tamanho do elemento 1 linha
Ícone ico
Tabela de compatibilidade de firmwares
Geração de Firmware GI, GII, GII-DUO, G3, G3S, G3R

O objetivo deste elemento é operar como uma entrada RESET de um “Flip-Flop”, que é um elemento básico de memória em circuitos elétricos. Para inseri-lo no programa deve-se posicionar o cursor na posição desejada, selecionar no menu à esquerda o grupo “Básico” e clicar no botão correspondente ico ou teclar a letra R.

Este elemento só pode ser colocado dentro de uma linha, na última coluna da janela de edição que é reservada para os elementos de saída (bobinas, flip-flops etc.)

Símbolo

../_images/3L.jpg

Parâmetros

Descrição dos Parâmetros
Parâmetro Tipo(s) Valores Descrição
P1 R 0..Max(R) Identifica o relé que terá a sua bobina energizada. Identifica o relé que terá a sua bobina desenergizada. Este relé pode ser em contato auxiliar (operador R) ou uma saída digital (operador O).
O 0..Max(O)

Entradas

Descrição das Entradas
Entrada Função Estado Descrição
A1 Ativação Inativo Entrada de habilitação do bloco de bobina (RESET). Quando a lógica de entrada estiver falsa a bobina do relé especificado permanecerá energizada.
Ativo Entrada de habilitação do bloco de bobina (RESET). Assim que a lógica de entrada estiver verdadeira a bobina do relé especificado será desenergizada.

Saída

Descrição das Saídas
Saída Função Estado Descrição
B1 Energização Inativo Com o elemento P1 desenergizado, permanecem os estados dos contatos associados a P1.
Ativo Com o elemento P1 energizado, os estados dos contatos associados a P1 são levados para nível 0.

Este elemento está associado ao controle de saídas digitais (operadores Oxxxx) e contatos auxiliares (operadores Rxxxx) e só pode ser colocado na última coluna da janela de edição.

Existe uma grande diferença no posicionamento dos elementos de RESET e SET (Flip Flop Set) de uma saída digital ou um contato auxiliar no diagrama ladder devido a varredura de Scan.No item a seguir, alguns exemplos são apresentados.

Exemplos de aplicação

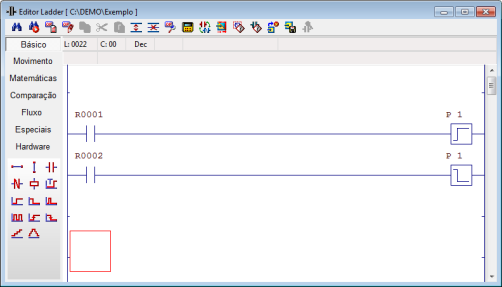

Exemplo 1 Set

Na figura abaixo está demonstrado o primeiro exemplo de diagrama Ladder, o qual será especificado junto com o gráfico abaixo:

../_images/ed_ladder_exemp_3.png

../_images/ed_ladder_fig_set.jpg
  1. Quando gerar um pulso no elemento R001 ou manter ativado e o elemento R002 estiver ativado, a saída P1 estará desenergizada, por causa da varredura do Scan e posicionamento dos elementos de SET (Flip Flop Set) e RESET.
  2. Quando gerar um pulso no elemento R002 e o elemento R001 estiver desativado, a saída P1 manterá o estado atual (desativada).
  3. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e caso gerar um pulso novamente no elemento R001 a saída P1 manterá o estado atual (ativada).
  4. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e caso gerar um pulso no elemento R002 e o elemento R001 estiver desativado a saída passara de ativada para desativada.

Na figura abaixo está demonstrado o segundo exemplo de diagrama Ladder, o qual será especificado junto com o gráfico aba

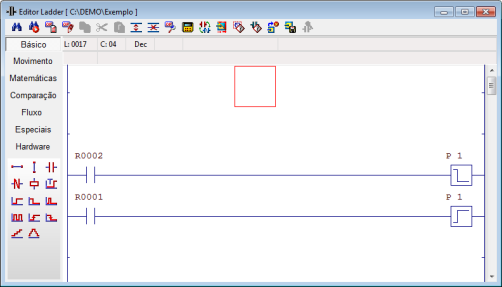

Exemplo 2 - Reset

../_images/ed_ladder_exemp_4.png

../_images/ed_ladder_fig_reset.jpg
  1. Quando gerar um pulso no elemento R001 e o elemento R002 estiver ativado, a saída P1 estará energizada durante este pulso isto ocorre por causa da varredura do Scan e posicionamento dos elementos de SET (Flip Flop Set) e RESET.
  2. Quando manter ativado R001 e o elemento R002 estiver ativado, a saída P1 estará energizada até quando for desativado R001, isto ocorre por causa da varredura do Scan e posicionamento dos elementos de SET (Flip Flop Set) e RESET.
  3. Quando gerar um pulso no elemento R002 e o elemento R001 estiver desativado, a saída P1 manterá o estado atual (desativada).
  4. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e caso gerar um pulso novamente no elemento R001 a saída P1 manterá o estado atual (ativada).
  5. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e se gerar um pulso no elemento R002 e o elemento R001 estiver desativado a saída passará de ativada para desativada.
