Flip Flop Pulso¶
| Flip Flop Pulso | |
| Caminho | Programa/Editor Ladder/Elementos/Básicos |
| Grupo | Básico |
| Tecla de Atalho | P |
| Parâmetros | 1 |
| Entradas | 1 |
| Tamanho do elemento | 1 linha |
| Ícone |  |
| Tabela de compatibilidade de firmwares | |
| Geração de Firmware | GI, GII, GII-DUO, G3, G3S, G3R |
O objetivo deste elemento é ativar a bobina de um relé por um único ciclo de
varredura do programa. Esta ativação se dá através de uma transição de subida
do sinal aplicado à sua entrada. Para inserí-lo no programa, deve-se posicionar
o cursor na posição desejada, selecionar no menu à esquerda o grupo “Básico”
e clicar no botão ou teclar a letra P.
Este elemento só pode ser colocado dentro de uma linha, na última coluna da janela de edição que é reservada para os elementos de saída (bobinas, flip-flops etc.)
Símbolo¶
Parâmetros¶
| Descrição dos Parâmetros | |||
|---|---|---|---|
| Parâmetro | Tipo(s) | Valores | Descrição |
| P1 | R | 0..Max(R) | Identifica o relé que terá sua bobina energizada. Este relé pode ser um contato auxiliar (operador R) ou uma saída digital (operador O). |
| O | 0..Max(O) | ||
Entradas¶
| Descrição das Entradas | |||
|---|---|---|---|
| Entrada | Função | Estado | Descrição |
| A1 | Ativação | Inativo | Entrada de ativação do bloco mono estável. Quando desenergizada mantêm os estados dos contatos associados ao relé. |
| Ativo | Entrada de ativação do bloco mono estável. Sempre que houver uma transição de subida nesta entrada, de desenergizada para energizada, o relé associado permanecerá ativado por um único ciclo de varredura do programa. | ||
Saída¶
| Descrição das Saídas | |||
|---|---|---|---|
| Saída | Função | Estado | Descrição |
| B1 | Energização | Inativo | Com o elemento P1 desenergizado, permanecem os estados dos contatos associados a P1. |
| Ativo | Com o elemento P1 gerando uma transição de subida na entrada A1, de desenergizada para energizada, o relé e os contatos associados permanecerão ativados por um único ciclo de varredura do programa. | ||
Este elemento está associado ao controle de saídas digitais (operadores Oxxxx) e contatos auxiliares (operadores Rxxxx) e só pode ser colocado na última coluna da janela de edição.
Exemplo de Aplicação¶
Exemplo Pulso¶

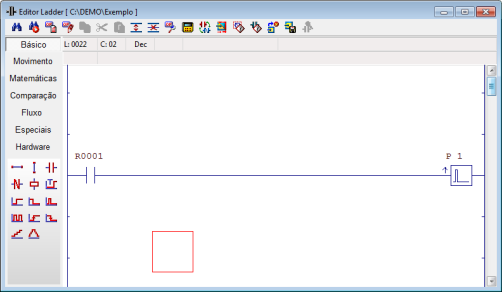

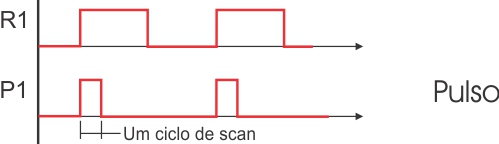

Na figura abaixo estão demonstrados um exemplo de diagrama ladder e um gráfico ilustrativo do funcionamento.
Quando for gerado uma pulso no elemento R001 ou o mantiver ativado, ocorrerá um pulso por um único ciclo de varredura do programa (Scan) associado a P1. Caso ocorra outro pulso ou ativação no elemento R001, outro pulso de duração de 1 ciclo de scan associado a P1 será gerado.
