Flip Flop Oscilador¶
| Flip Flop Oscilador | |
| Caminho | Programa/Editor Ladder/Elementos/Básicos |
| Grupo | Básico |
| Tecla de Atalho | O |
| Parâmetros | 1 |
| Entradas | 1 |
| Tamanho do elemento | 1 linha |
| Ícone |  |
| Tabela de compatibilidade de firmwares | |
| Geração de Firmware | GI, GII, GII-DUO, G3, G3S, G3R |
O objetivo deste elemento é inverter o estado do contato a ele associado (P1)
sempre que houver uma transição de subida em sua entrada (A1), de desenergizado para energizado.
Para inseri-lo no programa, deve-se posicionar o cursor na posição desejada,
selecionar no menu à esquerda o grupo “Básico” e
clicar no botão correspondente ou teclar a letra O.
Este elemento só pode ser colocado dentro de uma linha, na última coluna da janela de edição que é reservada para os elementos de saída (bobinas, flip-flops etc.)
Símbolo¶
Parâmetros¶
| Descrição dos Parâmetros | |||
|---|---|---|---|
| Parâmetro | Tipo(s) | Valores | Descrição |
| P1 | R | 0..Max(R) | Identifica o relé que terá sua bobina energizada. Este relé pode ser um contato auxiliar (operador R) ou uma saída digital (operador O). |
| O | 0..Max(O) | ||
Entrada¶
| Descrição das Entradas | |||
|---|---|---|---|
| Entrada | Função | Estado | Descrição |
| A1 | Ativação | Inativo | Entrada de controle do bloco oscilador. Quando desenergizada permanece os estados dos contatos associados ao rele. |
| Ativo | Entrada de controle do bloco oscilador. Sempre que houver uma transição na entrada, de desenergizado para energizado, o contato associado terá seu valor corrente invertido. | ||
Saída¶
| Descrição das Saídas | |||
|---|---|---|---|
| Saída | Função | Estado | Descrição |
| B1 | Energização | Inativo | Com o elemento P1 desenergizado, permanece os estados dos contatos associados a P1. |
| Ativo | Com o elemento P1 sempre gerando uma transição de subida,de desenergizada para energizada, os contatos associados terão seu valor corrente invertido. | ||
Este elemento está associado ao controle de saídas digitais (operadores Oxxxx) e contatos auxiliares (operadores Rxxxx) e só pode ser colocado na última coluna da janela de edição.
Exemplo de Aplicação¶
Exemplo Oscilador¶

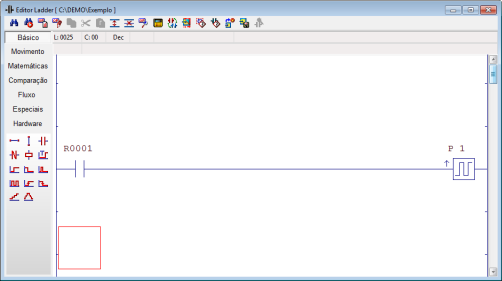

Na figura abaixo está demonstrado um exemplo de diagrama Ladder, que será especificado junto com o gráfico abaixo:

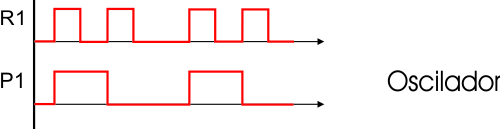

Quando gerar um pulso no elemento R001 ou mantiver ativado, a saída P1 estará energizada, caso ocorra outro pulso ou ativação no elemento R001 a saída P1 será desenergizada.
