Flip Flop Set¶
| Flip Flop Set | |
| Caminho | Programa/Editor Ladder/Elementos/Básicos |
| Grupo | Básico |
| Tecla de Atalho | S |
| Parâmetros | 1 |
| Entradas | 1 |
| Tamanho do elemento | 1 linha |
| Ícone |  |
| Tabela de compatibilidade de firmwares | |
| Geração de Firmware | GI, GII, GII-DUO, G3, G3S, G3R |
O objetivo deste elemento é operar como uma entrada SET de um “Flip-Flop”,
que é um elemento básico de memória em circuitos elétricos. Para inseri-lo no
programa, deve-se posicionar o cursor na posição desejada, selecionar no menu
à esquerda o grupo “Básico” e clicar no botão
correspondente ou teclar a letra S.
Este elemento só pode ser colocado dentro de uma linha, na última coluna da janela de edição que é reservada para os elementos de saída (bobinas, flip-flops etc.)
Símbolo¶
Parâmetros¶
| Descrição dos Parâmetros | |||
|---|---|---|---|
| Parâmetro | Tipo(s) | Valores | Descrição |
| P1 | R | 0..Max(R) | Identifica o relé que terá a sua bobina energizada. Este relé pode ser um contato auxiliar (operador R) ou em saída digital (operador O). |
| O | 0..Max(O) | ||
Entradas¶
| Descrição das Entradas | |||
|---|---|---|---|
| Entrada | Função | Estado | Descrição |
| A1 | Ativação | Inativo | Entrada de habilitação do bloco de bobina (SET). Quando a lógica de entrada estiver falsa, a bobina do relé especificado permanecerá desenergizado. |
| Ativo | Entrada de habilitação do bloco de bobina (SET). Assim que a lógica de entrada estiver verdadeira, a bobina do relé especificado será energizada. | ||
Saída¶
| Descrição das Saídas | |||
|---|---|---|---|
| Saída | Função | Estado | Descrição |
| B1 | Energização | Inativo | Com o elemento P1 desenergizado, permanecem os estados dos contatos associados a P1. |
| Ativo | Com o elemento P1 energizado, os estados dos contatos associados a P1 são levados a nível 1. | ||
Este elemento está associado ao controle de saídas digitais (operadores Oxxxx) e contatos auxiliares (operadores Rxxxx) e só pode ser colocado na última coluna da janela de edição.
Existe uma grande diferença entre o posicionamento dos elementos de SET e RESET (Flip Flop Reset) de uma saída digital e um contato auxiliar no diagrama ladder devido a varredura do Scan. No item a seguir, alguns exemplos são apresentados.
Exemplos de aplicação¶

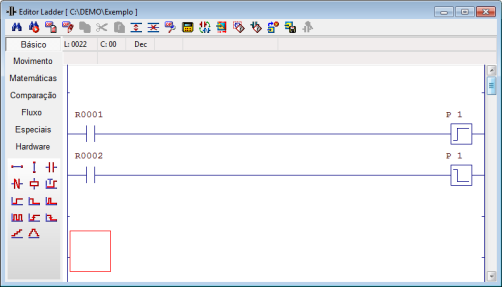

Exemplo 1 - Set antes de Reset¶
1. Quando for gerado um pulso no elemento R001 ou mantiver ativado e o elemento R002 estiver ativado, a saída P1 estará desenergizada, por causa da varredura do Scan e posicionamento dos elementos de SET e RESET (Flip Flop Reset).
2. Quando for gerado um pulso no elemento R002 e o elemento R001 estiver desativado, a saída P1 manterá o estado atual (desativada).
3. Quando for gerado um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e, caso seja gerado um pulso novamente no elemento R001, a saída P1 manterá o estado atual (ativada).
4. Quando for gerado um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e, caso seja gerado um pulso no elemento R002 e o elemento R001 estiver desativado, a saída passará de ativada para desativada.

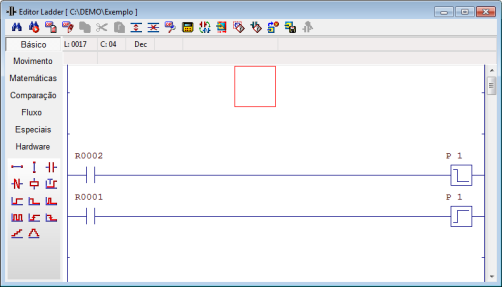

Exemplo 2 - Reset antes de Set¶
1. Quando gerar um pulso no elemento R001 e o elemento R002 estiver ativado, a saída P1 estará energizada durante este pulso isto ocorre por causa da varredura do Scan e posicionamento dos elementos de SET e RESET (Flip Flop Reset).
2. Quando mantiver ativado R001 e o elemento R002 estiver ativado, a saída P1 estará energizada até quando for desativado R001, isto ocorre por causa da varredura do Scan e posicionamento dos elementos de SET e RESET (Flip Flop Reset).
3. Quando gerar um pulso no elemento R002 e o elemento R001 estiver desativado, a saída P1 manterá o estado atual (desativada).
4. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e caso gerar um pulso novamente no elemento R001 a saída P1 manterá o estado atual (ativada).
5. Quando gerar um pulso no elemento R001 e o elemento R002 não estiver ativado, a saída P1 estará energizada e caso gerar um pulso no elemento R002 e o elemento R001 estiver desativado a saída passara de ativada para desativada.
