Informações de Conexão

A aba Informações de Conexão, disponível no cadastro do Conector, apresenta informações relacionadas à atividade do Conector e, quando aplicável, algumas informações do equipamento conectado (neste caso, apenas para CLPs da HI Tecnologia da família G5 que se conectam ao Portal via MODBUS).

As informações apresentadas nessa aba dependem do tipo de conexão e do equipamento utilizado.

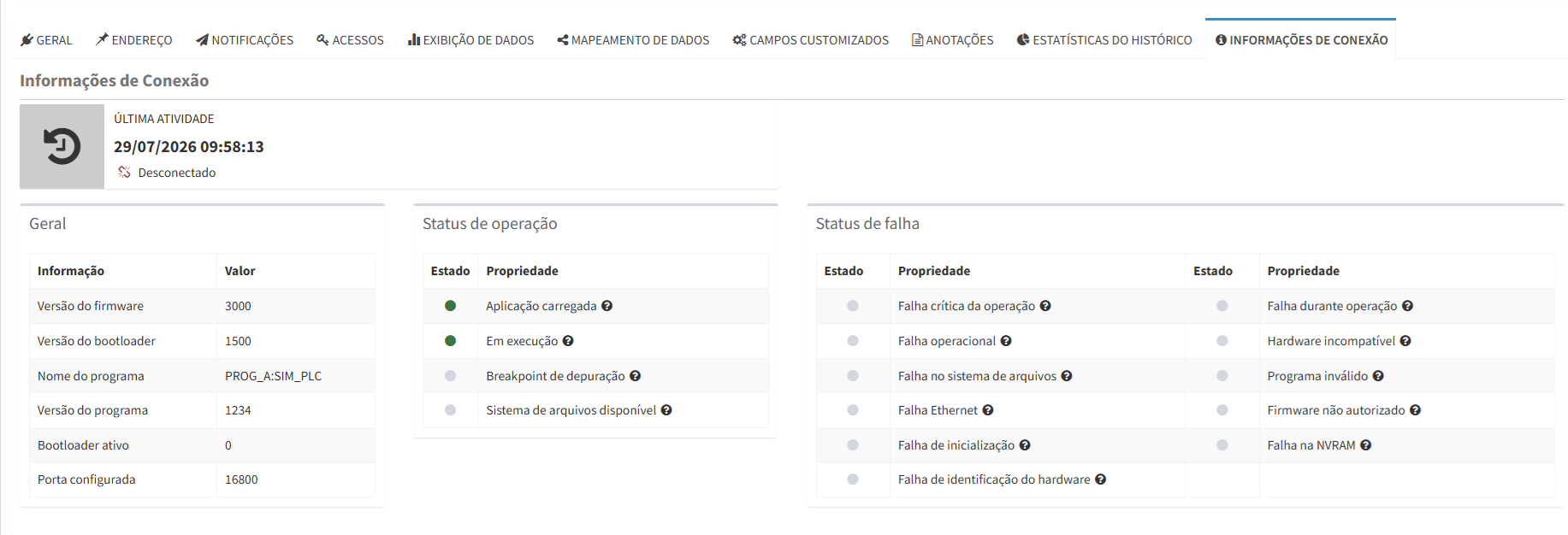

../../../_images/connection_information_register.png

Atenção

As informações apresentadas na aba Informações de Conexão são obtidas somente no momento da conexão do equipamento com o Portal de Telemetria. Caso a página já esteja aberta no momento em que ocorrer uma nova conexão do equipamento, será necessário atualizá-la para visualizar as informações mais recentes.

Última Atividade

O cartão Última Atividade é apresentado para todos os Conectores, independentemente do protocolo de comunicação utilizado, após a primeira conexão com o Portal.

Ele apresenta a data e a hora em que foi identificada a última atividade do Conector pelo Portal de Telemetria e também o status atual de conexão.

Informações do Equipamento

Para equipamentos da HI Tecnologia pertencentes à família G5 que utilizam o protocolo MODBUS para se conectar ao Portal, esta aba também disponibiliza informações sobre o equipamento conectado.

Essas informações são obtidas durante o processo de conexão entre o equipamento e o Portal e ficam disponíveis tanto no cadastro do Conector quanto no Editor de Expressões, permitindo sua utilização em Dashboards sem a necessidade de criar variáveis ou implementar lógica adicional no CLP apenas para disponibilizar esses dados.

Para que o Portal consiga obter todas as informações disponíveis do CLP, é necessário que o socket utilizado pelo equipamento para estabelecer a conexão com o Portal esteja configurado com a opção Habilita autenticação V1.

Essa configuração é obrigatória para conexões realizadas pelas portas 16800 e 16801. Para conexões realizadas pela porta 16795, embora a autenticação V1 não seja obrigatória para estabelecer a comunicação, ela também deve estar habilitada para que o Portal consiga obter as informações complementares do CLP.

Atenção

Sem a opção Habilita autenticação V1 habilitada no socket utilizado para a conexão com o Portal, algumas informações do CLP não poderão ser obtidas. Nesse caso, a comunicação poderá ser estabelecida normalmente, porém determinadas informações do equipamento ficarão indisponíveis.

As informações disponíveis são:

Nome do Programa carregado no CLP;
Versão do Programa carregado no CLP;
Versão do Firmware do CLP;
Versão do Bootloader do CLP;
Estado do Bootloader do CLP (ativo ou inativo);
Porta do Protocolo utilizada para conexão com o Portal;
Status de Operação (para detalhes, acesse a Base de Status de Operação e Falha);
Status de Falha (para detalhes, acesse a Base de Status de Operação e Falha).

Atenção

Essas informações não estarão disponíveis se a conexão estiver sendo feita por um GTON-M ou GTON-C e também não estarão disponíveis para equipamentos de outras famílias da HI Tecnologia que não sejam da família G5, mesmo que utilizem o protocolo MODBUS para se conectar ao Portal.

Utilização em Expressões

As informações apresentadas na aba Informações de Conexão também podem ser utilizadas no Editor de Expressões por meio da propriedade plc_information:

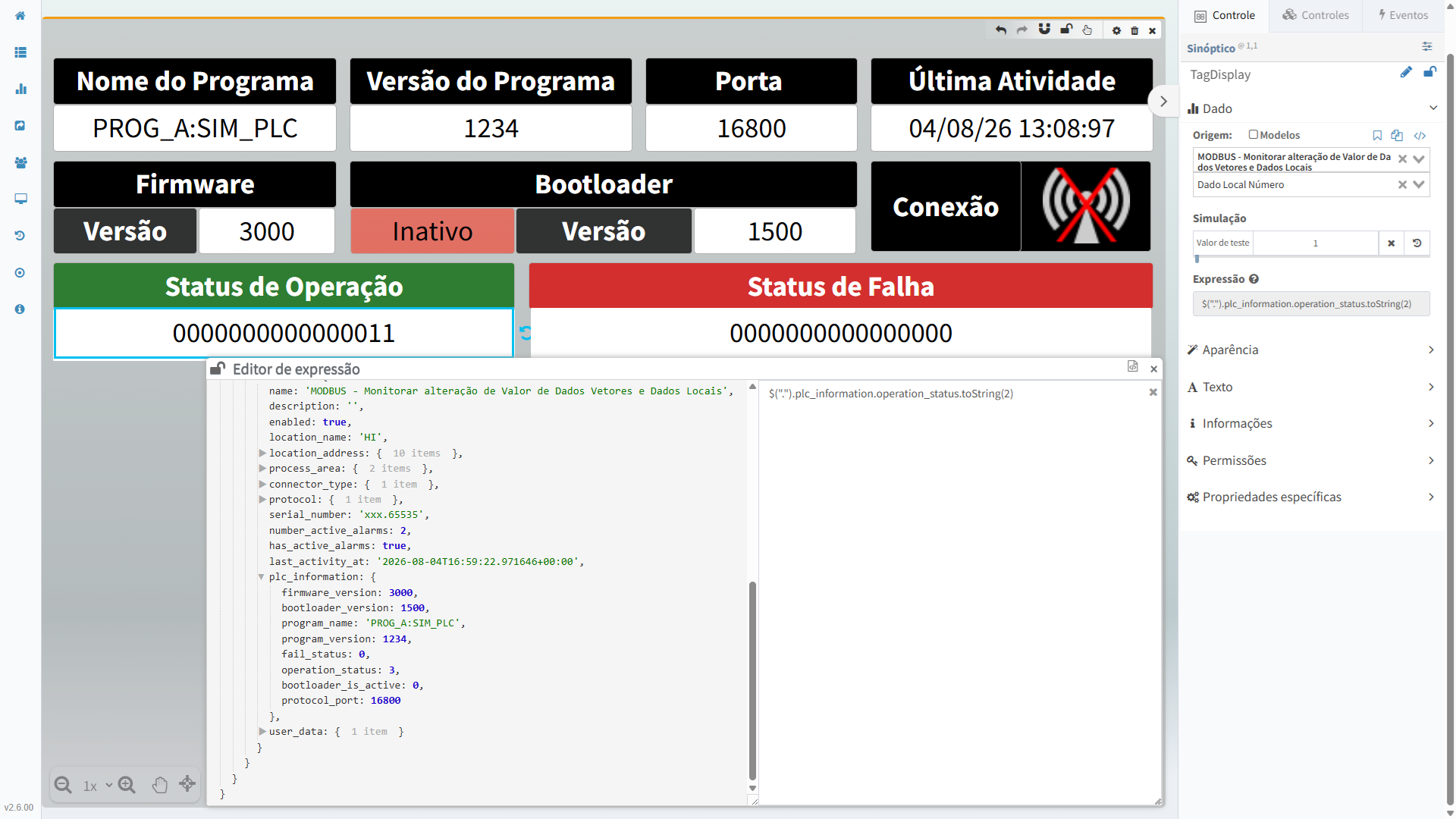

../../../_images/connection_information_expression.png

Quando a expressão estiver sendo utilizada em um componente vinculado a um Conector, é possível utilizar o conector corrente através da expressão:

$(".").plc_information

Ou utilizando a hierarquia completa do Dado:

${data.device.connector.plc_information.attribute}

Onde attribute representa um dos seguintes atributos disponíveis:

fail_status
program_name
protocol_port
program_version
firmware_version
operation_status
bootloader_version
bootloader_is_active

Os campos Status de Operação e Status de Falha são disponibilizados em formato decimal.

Para facilitar a identificação dos bits individuais desses status, é possível utilizar o método toString(2) para convertê-los para binário e, em seguida, aplicar uma formatação %016d para completar os bits à esquerda com zeros.

Exemplo:

$(".").plc_information.operation_status.toString(2)

O resultado será uma representação binária com 16 bits, facilitando a visualização dos estados do equipamento.

Limitações

Atualmente, as propriedades disponíveis em plc_information podem ser utilizadas apenas no Editor de Expressões.

Essas propriedades ainda não estão disponíveis para utilização em Eventos, não sendo possível criar regras condicionais diretamente com base nos bits individuais do Status de Operação ou do Status de Falha.

Observações

As informações de configuração do CLP da HI Tecnologia são obtidas ou atualizadas somente quando o equipamento estabelece conexão com o Portal.

Para que o Portal obtenha todas as informações disponíveis do equipamento, a opção Habilita autenticação V1 deve estar habilitada no socket utilizado para a conexão com o Portal.

Caso a página já esteja aberta no momento em que ocorrer uma nova conexão do equipamento, será necessário atualizá-la para visualizar as informações mais recentes.
