Gráfico

Esta página apresenta a descrição e as propriedades de configuração do controle Chart (gráfico).

Este controle pode ser utilizado para criar um gráfico associado a um valor(em tempo real) de um ou mais Dados.

As propriedades de configuração do controle são apresentadas nas seções a seguir:

Aparência

Cópia de estilo e formatação

Nesta seção, são disponibilizadas algumas opções para que seja possível copiar as configurações de estilo e formatação do controle e aplicá-las em outros controles, facilitando assim a equalização de aparência em controles semelhantes.

Portanto, para copiar o estilo de um controle, deve-se seguir os seguintes passos:

• Selecione no controle que terá seu estilo copiado, a opção Aplicar;

• Marque a opção Estilo (determinando que o estilo do controle será aplicado posteriormente nos controles selecionados);

• Por fim, selecione no painel sinótico os controles(semelhantes) em que deseja-se aplicar o estilo conforme definido no controle “original”.

Uma outra operação possível é reverter as configurações de estilo para o padrão de sistema(estilo de quando o controle é criado). Para isso, basta seguir os seguintes passos:

• Selecione no controle que terá seu estilo restaurado, a opção Restaurar;

• Marque a opção Estilo.

Dimensões

Define o tamanho e a posição do controle no painel sinótico.

Nome	Descrição	Default
Superior	Define a distância, em pixels, entre a borda superior do controle e a borda superior da tela	Depende
Esquerda	Define a distância, em pixels, entre a borda esquerda do controle e a borda esquerda da tela	Depende
Largura	Largura, em pixels, do controle	Depende
Altura	Altura, em pixels, do controle	Depende

Atenção

As propriedades Superior, Esquerda, Largura e Altura tem seus valores default definidos no momento da criação do controle. Então, esses valores podem variar para os diferentes tipos de controle.

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do controle e seu conteúdo(gráfico)	Depende
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do controle e seu conteúdo(gráfico)	Depende
Inferior	Define a distância, em pixels, de espaçamento entre a borda inferior do controle e seu conteúdo(gráfico)	Depende
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do controle e seu conteúdo(gráfico)	Depende

Rotação

Permite rotacionar(girar) a angulação do controle no painel.

Cores

Define a cor de fundo e a cor da fonte(texto) apresentados pelo controle:

Propriedade	Descrição	Default
Ícone	Cor da fonte(texto)	Preto (#000000)
Ícone balde	Cor de fundo	Branco (#FFFFFF)

Borda

Propriedade	Descrição	Default
Cor	Cor da borda	Cinza Claro( #AFAFAF)
Estilo da linha da borda	Estilo de apresentação da linha de borda do controle. Opções: Sólida Tracejada Pontilhada Dupla Sulco Cume Embutida Saltada Nenhuma	Sólida
Espessura da Borda	Espessura da linha da borda em pixels	1px

Arredondar Borda

Define o arredondamento das bordas do controle:

Propriedade	Descrição	Default
Arredondar Borda	Opções: Não 3px 5px 10px 20% 50%	3px

Texto

Propriedade	Descrição	Default
Fonte	Define os atributos da fonte do controle. Opções: Fonte: Tipo da fonte; Tamanho: Tamanho da fonte; Negrito ; Itálico ; Sublinhado ; Subscrito ;	Source Sans Pro 18
Alinhamento	Define o alinhamento vertical do texto dentro do controle. Opções: Esquerda ; Direita ; Centro ;	Centro

Informações

É uma breve descrição, dica ou informação do controle.

Permissões

Restringir visualização

Nesta configuração, é possível definir uma ou mais Áreas de Processo para restringir a visualização do controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissões pertinentes na(s) Área(s) de Processo selecionada(s) poderão visualizar o controle.

Caso nenhuma Área de Processo seja selecionada, o controle será visível na tela(dashboard) de um Conector para qualquer usuário com acesso a tela.

Restringir interação

Nesta configuração, é possível definir uma ou mais Áreas de Processo para restringir a interação do usuário com o controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissões pertinentes na(s) Área(s) de Processo selecionada(s) poderão interagir com o controle.

Caso nenhuma:ref:Área de Processo<process_areas> seja selecionada, o controle permitirá a interação de qualquer usuário que tenha acesso ao mesmo.

Propriedades Específicas

Cabeçalho

Título

Define um texto de título a ser apresentado no cabeçalho do gráfico.

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do controle e seu título(texto)	Depende
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do controle e seu título(texto)	Depende
Inferior	Não se aplica
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do controle e seu título(texto)	Depende

Atenção

Dependendo do alinhamento configurado para o título(esquerda, centro ou direita), o editor de propriedades desabilita algumas opções de espaçamento que não se aplicam ao alinhamento selecionado.

Geral

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do painel e o gráfico	0
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do painel e o gráfico	0
Inferior	Define a distância, em pixels, de espaçamento entre a borda inferior do painel e o gráfico	0
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do painel e o gráfico	0

Propriedade	Descrição	Default
Intervalo de atualização	Determina o tempo de atualização de dados diretamente no gráfico em: Segundos, minutos, horas ou dias	30 segundos
Janela de tempo	Determina o tempo de atualização do gráfico em: Segundos, minutos, horas ou dias	60 segundos

As configurações de Intervalo de atualização e de Janela de tempo, possuem dois parâmetros:

Propriedade	Descrição
Valor	Determina o tempo do intervalo(entre atualizações ou janela de tempo)
Unidade de tempo	Define a unidade de tempo da configuração de Valor: Segundos; Minutos; Horas; Dias;

Incluir último valor

Habilita a apresentação do valor atual do Dado de cada série no gráfico ao abrir a tela. Caso não marcada essa opção, o primeiro valor a ser apresentado para cada série ocorrerá após o intervalo de atualização definido.

Atenção

O Portal de Telemetria limita a plotagem de até 100 pontos por dado no controle e caso esse valor seja ultrapassado, os primeiros pontos irão ser descartados independentemente do período configurado na janela de tempo.

Legenda

Habilita a legenda da serie de dados e alinha a mesma no gráfico.

Série de Dados

Origem

Conector e dado que será utilizado na série a ser apresentada no gráfico.

Série

Apresenta no gráfico os valores dos dados selecionados na origem.

Cada série possui as seguintes configurações:

Tipo

Configurações disponíveis

Linha

Formas das linhas: triangular, quadrada ou senoidal; Espessura da linha em px; Cor da linha; Símbolo: ícone da legenda; Animação: forma como o gráfico e mostrada ao usuário; Expressão: expressão matemática a ser aplicada a cada valor de amostra da série para apresentação no gráfico. : Permite marcar ou desmarcar a utilização do valor gerado pela Expressão na apresentação no gráfico; : Permite marcar ou desmarcar a utilização do valor gerado pela Expressão na apresentação na aba de tabela associada ao histórico; Filtro: expressão para filtrar valores da série no gráfico. Exemplo: $value > 30 apenas irá plotar no gráfico valores que forem superiores a 30.

Configurações adicionais

Tema do gráfico

Através desta configuração, é possível definir o tema que será aplicado por padrão nesse gráfico:

• Opção “padrão”:

• Opção “Tema escuro”:

Compatibilizar séries de Dados

Esta opção permite, em gráficos de linha, alinhar o final de todas as séries de Dados exibidas no gráfico.

Para isso, o sistema repete o valor mais recente de cada Dado até a data mais recente entre todas as séries apresentadas.

Dessa forma, todas as linhas permanecem alinhadas no eixo temporal, mesmo quando os Dados possuem históricos com durações ou frequências distintas.

Nota

Esta configuração é utilizada em gráficos de linha que utilizam séries de Dados com frequências de atualização diferentes.

O uso desse recurso evita que algumas séries sejam encerradas antes das demais, garantindo uma visualização temporal consistente e contínua.

Exemplo de utilização

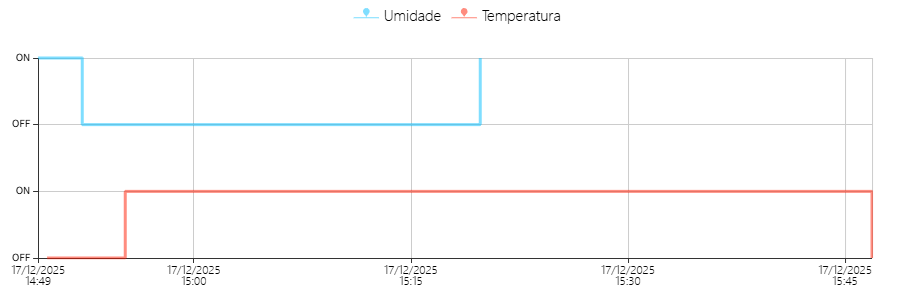

Considere um gráfico configurado com duas séries de Dados responsáveis por indicar o estado de um sensor (ligado ou desligado):

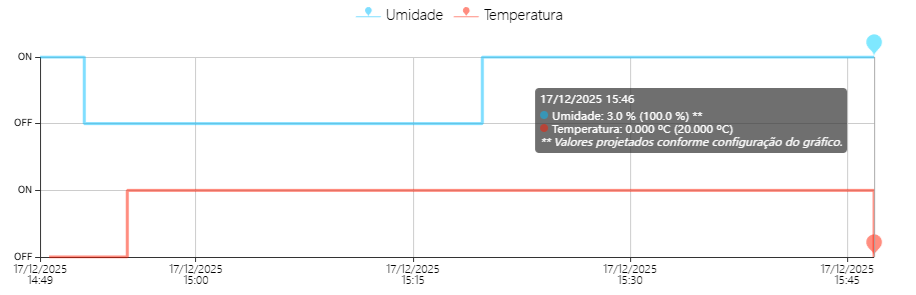

Após habilitar a opção Compatibilizar Séries de Dados, as linhas do gráfico passam a ser projetadas até o último ponto disponível no histórico, mantendo todas as séries alinhadas no tempo.

Os valores projetados são identificados no tooltip da última amostra por meio de uma legenda com dois asteriscos (**), indicando que esses pontos foram extrapolados conforme a configuração de compatibilização:
