Gauge

Esta página apresenta a descrição e as propriedades de configuração do controle Gauge.

Este controle representa o valor de um Dado através de um medidor em arco.

As propriedades de configuração do controle são apresentadas nas seções a seguir:

Dado

Define qual o dado será tratado pelo controle, neste caso, qual dado terá seu valor representado no arco.

A configuração do dado é realizada através das seguintes opções:

Nome	Descrição
Origem	Define o Conector associado ao Dado que será tratado no controle
Dado	Define o Dado que será tratado pelo controle. Caso selecionado um Dado Vetor, deve-se especificar o índice do elemento que será utilizado para tal.

Dado Vetor

Utilizando Dados Vetores em Painéis Sinóticos para ser tratado pelo controle, é apresentada uma nova seção chamada de Índice de Valor.

É nesta opção que se define a Origem do índice(ou posição) do elemento do Dado Vetor que se deseja apresentar ou manipular no controle:

• Constante: pode-se utilizar diretamente um valor constante(0, 1, 2, etc) como o valor do índice do elemento que se deseja manipular no controle. Lembrando que o valor de índice começa em 0 para o primeiro elemento do Dado Vetor, valor 1 para o segundo elemento e assim por diante;

• De um Dado: neste caso, o valor de índice será obtido do Conector e Dado configurado logo abaixo desta opção. Isso significa que um mesmo controle, pode interagir com diferentes elementos de um Dado Vetor conforme o valor do Dado de índice vá alterando seu valor também:

  • Expressão/OffSet: permite alterar o valor de índice do Dado Vetor definido de um Dado usando um valor númerico ou expressão (default: 0). OffSet: adicionando ou subtraindo o índice (-2, -1, 1, 2, etc). Expressão: usando operadores para modificar o índice ($value * 2 + 1).

Valor de teste

Após a seleção de um Dado, será apresentado um campo chamado Valor de teste. Este campo permite ao usuário informar o valor a ser apresentado (simulado) pelo controle na tela, com o objetivo de avaliar o seu comportamento.

O usuário pode:

• Digitar um valor diretamente no campo;

• Alterar o valor utilizando as setas para cima ou para baixo do teclado;

• Clicar nas setas disponíveis no campo;

• Arrastar o cursor na barra de simulação para alterar o valor do campo para Dado numérico (não booleano nem texto);

• Simular um valor aleatório através do botão “”.

Caso seja necessário limpar o valor simulado para usar o valor real do Dado, clique no ícone “”.

Simulando valores para um Dado Vetor

Quando o Dado associado for um vetor, ficará disponível o botão (“Editar [n] “) para editar os valores de todos os elementos do vetor pelo formulário.

Para um índice constante, é possível simular o valor do elemento referenciado diretamente, como se fosse um Dado de tamanho 1.

Para um índice proveniente de outro Dado, o valor que for simulado será o do Dado utilizado como índice, e não o do Dado associado ao controle (vetor), como de costume. Neste caso, para simular os valores do Dado vetor, é necessário usar o formulário com todos os elementos.

Expressão

Utilizando as expressões, será possível manipular as propriedades de um valor de um Dado utilizando parâmetros. Estes parâmetros podem compor expressões que retornem o resultado de um cálculo combinado e este resultado será apresentado pelo controle(ao invés de apresentar o valor do Dado associado ao mesmo):

O conteúdo da expressão pode ser informado diretamente no editor de propriedades ou pode-se abrir o editor de expressões clicando-se com a tecla CTRL pressionada no ícone de expansão do editor “”:

Expressões a nível do Dado

Na tabela abaixo podemos visualizar um exemplo de propriedade de um Dado que pode ser apresentado pelo controle e/ou utilizado em expressões mais complexas:

Propriedade	Expressão
Valor do Dado	${data.current_value.value} ou ${$value} (denotação curta)

Atenção

Caso as configurações de expressão sigam o modelo antigo, utilizando o prefixo “item.data”, continuará funcionando normalmente. Os prefixos atuais foram definidos desta maneira para maior facilidade de acesso e praticidade na criação das expressões.

Expressões a nível do Alarme

Na tabela abaixo podemos visualizar um exemplo de propriedade de um Alarme que podem ser apresentados pelo controle e/ou utilizados em expressões mais complexas:

Propriedade	Expressão
Retorna true/false para Alarmes ativos no Dado	(data.has_active_alarms) ? 1 : 0
Número de Alarmes ativos no Dado	${data.number_active_alarms}
Número de Alarmes ativos no Dispositivo	${data.device.number_active_alarms}
Número de Alarmes ativos no Conector	${data.device.connector.number_active_alarms}

Operadores Aritméticos

Além de exibir os valores de propriedades dos recursos através de uma expressão, é possível também criar cálculos utilizando operadores aritméticos, sendo possível então montar expressões matemáticas para obter o resultado desejado em função dos valores dos operandos envolvidos na expressão e também da operação utilizada.

Para mais informações sobre como personalizar o valor exibido pelo controle, acesse Expressões.

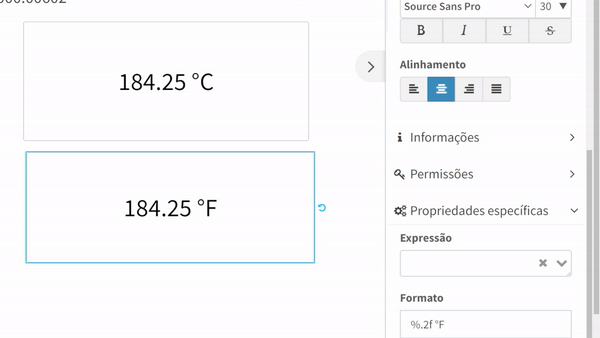

Abaixo, podemos ver um exemplo mais elaborado onde o valor de um Dado que representa uma temperatura em graus Celsius(°C) será convertido para a unidade Fahrenheit(°F):

Aparência

Cópia de estilo e formatação

Nesta seção, são disponibilizadas algumas opções para que seja possível copiar as configurações de estilo e formatação do controle e aplicá-las em outros controles, facilitando assim a equalização de aparência em controles semelhantes.

Portanto, para copiar o estilo de um controle, deve-se seguir os seguintes passos:

• Selecione no controle que terá seu estilo copiado, a opção Aplicar;

• Marque a opção uma das seguintes opções:

  • Estilo: determina que apenas o estilo do controle será aplicado posteriormente nos controles selecionados;

  • $ Formatação do Dado: determina que apenas a formatação de apresentação do valor do dado associado ao controle será aplicado posteriormente nos controles selecionados;

  • $ Ambos: tanto o estilo, como a formatação de apresentação do valor do dado serão aplicados posteriormente nos controles selecionados.

• Por fim, selecione no painel sinótico os controles(semelhantes) em que deseja-se aplicar o estilo e/ou a formatação de apresentação do valor do dado conforme definido no controle “original”.

Uma outra operação possível é reverter as configurações de estilo e formato de apresentação do valor do dado para o padrão de sistema(de quando o controle é criado). Para isso, basta seguir os seguintes passos:

• Selecione no controle que terá seu estilo restaurado, a opção Restaurar;

• Marque a opção Estilo ou $ Formatação do Dado ou $ Ambos.

Dimensões

Define o tamanho e a posição do controle no painel sinótico.

Nome	Descrição	Default
Superior	Define a distância, em pixels, entre a borda superior do controle e a borda superior da tela	Depende
Esquerda	Define a distância, em pixels, entre a borda esquerda do controle e a borda esquerda da tela	Depende
Largura	Largura, em pixels, do controle	Depende
Altura	Altura, em pixels, do controle	Depende

Atenção

As propriedades Superior, Esquerda, Largura e Altura tem seus valores default definidos no momento da criação do controle. Então, esses valores podem variar para os diferentes tipos de controle.

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do controle e seu conteúdo(texto)	Depende
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do controle e seu conteúdo(texto)	Depende
Inferior	Define a distância, em pixels, de espaçamento entre a borda inferior do controle e seu conteúdo(texto)	Depende
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do controle e seu conteúdo(texto)	Depende

Rotação

Permite rotacionar(girar) a angulação do controle no painel.

Cores

Define a cor de fundo e a cor da fonte(texto) apresentados pelo controle:

Propriedade	Descrição	Default
Ícone	Cor da fonte(texto)	Preto (#000000)
Ícone balde	Cor de fundo	Branco (#FFFFFF)

Borda

Propriedade	Descrição	Default
Cor	Cor da borda	Cinza Claro( #AFAFAF)
Estilo da linha da borda	Estilo de apresentação da linha de borda do controle. Opções: Sólida; Tracejada; Pontilhada; Dupla; Sulco; Cume; Embutida; Saltada; Nenhuma;	Sólida
Espessura da Borda	Espessura da linha da borda em pixels	1px

Arredondar Borda

Define o arredondamento das bordas do controle:

Propriedade	Descrição	Default
Arredondar Borda	Opções: Não; 3px; 5px; 10px; 20%; 50%;	3px

Texto

Propriedade	Descrição	Default
Fonte	Define os atributos da fonte do controle Opções: Fonte: Tipo da fonte; Tamanho: Tamanho da fonte; Negrito ; Itálico ; Sublinhado ; Subscrito ;	Source Sans Pro 18
Alinhamento	Define o alinhamento vertical do texto dentro do controle. Opções: Esquerda ; Direita ; Centro ;	Centro

Informações

É uma breve descrição, dica ou informação do controle.

Permissões

Restringir visualização

Nesta configuração, é possível definir uma ou mais Área de Processo para restringir a visualização do controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissões pertinentes na(s) Área(s) de Processo selecionada(s) poderão visualizar o controle.

Caso nenhuma Área de Processo seja selecionada, o controle será visível na tela(dashboard) de um Conector para qualquer usuário com acesso a tela.

Restringir interação

Nesta configuração, é possível definir uma ou mais Área de Processo para restringir a interação do usuário com o controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissões pertinentes na(s) Área(s) de Processo selecionada(s) poderão interagir com o controle.

Caso nenhuma Área de Processo seja selecionada, o controle permitirá a interação de qualquer usuário que tenha acesso ao mesmo.

Propriedades Específicas

Arco e Escala

Label

As configurações de Label permite definir os formatos conhecidos para apresentação dos valores pelo controle, como também a definição livre do conteúdo que será exibido. Para mais informações, veja Formato de apresentação de um valor.

Além disso, é possível realizar as seguintes configurações:

Propriedade	Descrição	Default
	Mostra ou esconde o label(valor) apresentado pelo controle	Visível
Offset Horizontal	Valor percentual(em relação ao centro do controle) para a posição horizontal do label(valor) apresentado pelo controle	0
Offset Vertical	Valor percentual(em relação ao centro do controle) para a posição vertical do label(valor) apresentado pelo controle	50

Ponteiro

As configurações de ponteiro modificam o ponteiro que indica o valor atual no gauge.

Propriedade	Descrição	Default
	Mostra ou esconde o ponteiro	Visível
Largura	Configuram valores (em pixels) para largura	10
Altura	Configuram valores (em pixels) para altura	80

Escala

As configurações de escala modificam as escalas que indica os valores no gauge.

Propriedade	Descrição	Default
	Mostra ou esconde a escala	Visivel
	Configuram a escala em negrito
Tamanho	Configuram o tamanho da escala	12
Offset	Configuram a distância entre a escala e o arco	10
Dividir	Configuram número de divisões que a escala numérica apresentará. Valores não inteiros poderão ser representados com casas decimais. Para ajusta-la basta clicar seguidamente no texto “Dividir”. A cada click, o número de casas decimais será acrecido em 1 até o limite de 3 casas, retornando a 0 (zero) no próximo click.	10

Raios

As configurações de raio modificam os raios que ficam no arco.

Propriedade	Descrição	Default
	Mostra ou esconde os raios	Visível
Largura	Configuram valores (em pixels) para largura	1
Altura	Configuram valores (em pixels) para altura	10

Arco

As configurações de arco modificam o arco de valores, o inicio e fim, estão em graus,tendo o 0° do lado direito.

Propriedade	Descrição	Default
	Mostra ou esconde o arco	Visível
Cor	Cor do arco (caso não tenha vários níveis)	#3F51B5
Largura	Configuram valores (em pixels) para largura do arco	12
Inicio	Configuram o ponto de inicio do arco em graus	255
Fim	Configuram o ponto de fim do arco em graus	-45

Limites

Define a faixa de valores que será representada pelo controle através de um arco:

Vários Níveis

Permite configurar se o controle deve apresentar em seu arco com uma única cor ou se deve considerar uma representação diferente de acordo com valores de “níveis” configurados.

Temos as seguintes configurações de vários níveis:

• Não;

• Sim.

Quando selecionado “Sim” para vários níveis, é apresentada uma nova seção chamada de Níveis.

Mínimo

Tipo	Descrição	Default
Constante	Valor constante associado ao limite mínimo de valor apresentado pelo controle. Opções: Valor: define o valor associado ao limite mínimo de valor apresentado pelo controle.	0
De um Dado	Permite selecionar um Dado para que seu valor seja utilizado como limite mínimo do valor do controle. Caso selecionado um Dado Vetor, deve-se especificar o índice do elemento que será utilizado para tal.

Máximo

Tipo	Descrição	Default
Constante	Valor constante associado ao limite máximo de valor apresentado pelo controle. Opções: Valor: define o valor associado ao limite máximo de valor apresentado pelo controle.	100
De um Dado	Permite selecionar um Dado para que seu valor seja utilizado como limite máximo do valor do controle. Caso selecionado um Dado Vetor, deve-se especificar o índice do elemento que será utilizado para tal.

Níveis

Configurações globais dos Níveis

Propriedade	Descrição	Default
Valor	Fonte do valor que o controle utilizará para determinar o valor de cada nível configurado. Opções: Constante: Utiliza um valor constante definido nos níveis do controle; Percentual: Utiliza um valor constante definido nos níveis do controle de 0 à 100%; De um Dado: Permite selecionar um Dado para que seu valor seja utilizado nos níveis do controle. Caso selecionado um Dado Vetor, deve-se especificar o índice do elemento que será utilizado para tal.	Constante
Padrão de cor	Permite configurar o padrão de cor que o arco do controle seguirá na apresentação de valores. É possível inverter a ordem das cores dos setores clicando-se no botão texto “Padrão de cor”. Não serão alterados as proporções destinadas aos setores.

Configurações específicas de cada Nível

Propriedade	Descrição	Default
Cor	Cor do Nível no arco	Depende
Valor do nível	Valor do Nível(utilizado na cor do arco e no marcador)	Depende
	Remove o Nível	Nenhuma

Para adicionar mais níveis, deve-se clicar em e fazer as configurações.
