Gráfico

Esta página apresenta a descrição e as propriedades de configuração do controle Chart (gráfico).

Este controle pode ser utilizado para criar um gráfico associado a um valor(em tempo real) de um ou mais Dados.

As propriedades de configuração do controle são apresentadas nas seções a seguir:

Aparência

Cópia de estilo e formatação

Nesta seção, são disponibilizadas algumas opções para que seja possível copiar as configurações de estilo e formatação do controle e aplicá-las em outros controles, facilitando assim a equalização de aparência em controles semelhantes.

Portanto, para copiar o estilo de um controle, deve-se seguir os seguintes passos:

• Selecione no controle que terá seu estilo copiado, a opção Aplicar;

• Marque a opção Estilo (determinando que o estilo do controle será aplicado posteriormente nos controles selecionados);

• Por fim, selecione no painel sinótico os controles(semelhantes) em que deseja-se aplicar o estilo conforme definido no controle “original”.

Uma outra operação possível é reverter as configurações de estilo para o padrão de sistema(estilo de quando o controle é criado). Para isso, basta seguir os seguintes passos:

• Selecione no controle que terá seu estilo restaurado, a opção Restaurar;

• Marque a opção Estilo.

Dimensões

Define o tamanho e a posição do controle no painel sinótico.

Nome	Descrição	Default
Superior	Define a distância, em pixels, entre a borda superior do controle e a borda superior da tela	Depende
Esquerda	Define a distância, em pixels, entre a borda esquerda do controle e a borda esquerda da tela	Depende
Largura	Largura, em pixels, do controle	Depende
Altura	Altura, em pixels, do controle	Depende

Atenção

As propriedades Superior, Esquerda, Largura e Altura tem seus valores default definidos no momento da criação do controle. Então, esses valores podem variar para os diferentes tipos de controle.

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do controle e seu conteúdo(gráfico)	Depende
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do controle e seu conteúdo(gráfico)	Depende
Inferior	Define a distância, em pixels, de espaçamento entre a borda inferior do controle e seu conteúdo(gráfico)	Depende
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do controle e seu conteúdo(gráfico)	Depende

Rotação

Permite rotacionar(girar) a angulação do controle no painel.

Cores

Define a cor de fundo e a cor da fonte(texto) apresentados pelo controle:

Propriedade	Descrição	Default
Ícone	Cor da fonte(texto)	Preto (#000000)
Ícone balde	Cor de fundo	Branco (#FFFFFF)

Borda

Propriedade	Descrição	Default
Cor	Cor da borda	Cinza Claro( #AFAFAF)
Estilo da linha da borda	Estilo de apresentação da linha de borda do controle. Opções: Sólida Tracejada Pontilhada Dupla Sulco Cume Embutida Saltada Nenhuma	Sólida
Espessura da Borda	Espessura da linha da borda em pixels	1px

Arredondar Borda

Define o arredondamento das bordas do controle:

Propriedade	Descrição	Default
Arredondar Borda	Opções: Não 3px 5px 10px 20% 50%	3px

Texto

Propriedade	Descrição	Default
Fonte	Define os atributos da fonte do controle. Opções: Fonte: Tipo da fonte; Tamanho: Tamanho da fonte; Negrito ; Itálico ; Sublinhado ; Subscrito ;	Source Sans Pro 18
Alinhamento	Define o alinhamento vertical do texto dentro do controle. Opções: Esquerda ; Direita ; Centro ;	Centro

Informações

É uma breve descrição, dica ou informação do controle.

Permissões

Restringir visualização

Nesta configuração, é possível definir uma ou mais Área de Processo para restringir a visualização do controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissões pertinentes na(s) Área(s) de Processo selecionada(s) poderão visualizar o controle.

Caso nenhuma Área de Processo seja selecionada, o controle será visível na tela(dashboard) de um Conector para qualquer usuário com acesso a tela.

Restringir interação

Nesta configuração, é possível definir uma ou mais Área de Processo para restringir a interação do usuário com o controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissões pertinentes na(s) Área(s) de Processo selecionada(s) poderão interagir com o controle.

Caso nenhuma Área de Processo seja selecionada, o controle permitirá a interação de qualquer usuário que tenha acesso ao mesmo.

Propriedades Específicas

Cabeçalho

Título

Define um texto de título a ser apresentado no cabeçalho do gráfico.

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do controle e seu título(texto)	Depende
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do controle e seu título(texto)	Depende
Inferior	Não se aplica
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do controle e seu título(texto)	Depende

Atenção

Dependendo do alinhamento configuração para o título(esquerda, centro ou direita) o editor de propriedades desabilita algumas opções de espaçamento que não se aplicam ao alinhamento selecionado.

Geral

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do painel e o gráfico	0
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do painel e o gráfico	0
Inferior	Define a distância, em pixels, de espaçamento entre a borda inferior do painel e o gráfico	0
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do painel e o gráfico	0

Propriedade	Descrição	Default
Intervalo de atualização	Determina o tempo de atualização de dados diretamente no gráfico em: Segundos, minutos, horas ou dias	30 segundos
Janela de tempo	Determina o tempo de atualização do gráfico em: Segundos, minutos, horas ou dias	60 segundos

As configurações de Intervalo de atualização e de Janela de tempo, possuem dois parâmetros:

Propriedade	Descrição
Valor	Determina o tempo do intervalo(entre atualizações ou janela de tempo)
Unidade de tempo	Define a unidade de tempo da configuração de Valor: Segundos; Minutos; Horas; Dias;

Incluir último valor

Habilita a apresentação do valor atual do Dado de cada série no gráfico ao abrir a tela. Caso não marcada essa opção, o primeiro valor a ser apresentado para cada série ocorrerá após o intervalo de atualização definido.

Atenção

O Portal de Telemetria limita a plotagem de até 100 pontos por dado no controle e caso esse valor seja ultrapassado, os primeiros pontos irão ser descartados independentemente do período configurado na janela de tempo.

Legenda

Habilita a legenda da serie de dados e alinha a mesma no gráfico.

Série de Dados

Origem

Conector e dado que será utilizado na série a ser apresentada no gráfico.

Série

Apresenta no gráfico os valores dos dados selecionados na origem.

Cada série possui as seguintes configurações:

Tipo

Configurações disponíveis

Linha

Formas das linhas: triangular, quadrada ou senoidal; Espessura da linha em px; Cor da linha; Símbolo: ícone da legenda; Animação: forma como o gráfico e mostrada ao usuário; Expressão: expressão matemática a ser aplicada a cada valor de amostra da série para apresentação no gráfico. : Permite marcar ou desmarcar a utilização do valor gerado pela Expressão na apresentação no gráfico; : Permite marcar ou desmarcar a utilização do valor gerado pela Expressão na apresentação na aba de tabela associada ao histórico; Filtro: expressão para filtrar valores da série no gráfico. Exemplo: $value > 30 apenas irá plotar no gráfico valores que forem superiores a 30.

Configurações adicionais

Tema do gráfico

Através desta configuração, é possível definir o tema que será aplicado por padrão nesse gráfico:

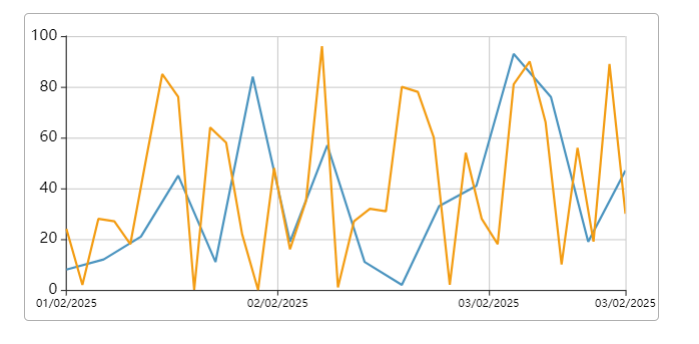

• Opção “padrão”:

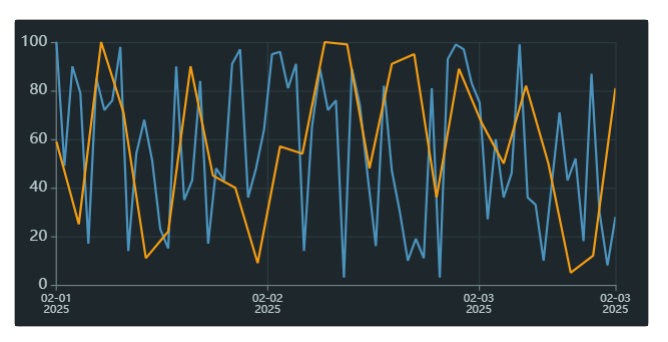

• Opção “Tema escuro (Beta)”:
