Data Value Slider

Esta página apresenta a descrição e as propriedades de configuração do controle Data Value Slider (Barra de exibição e escrita).

Este controle apresenta uma barra na tela onde for inserido, permitindo ao usuário visualizar e/ou alterar o valor do dado associado.

As propriedades de configuração do controle são apresentadas nas seções a seguir:

Dado

Define qual o dado será tratado pelo controle, neste caso, qual dado terá seu valor visualizada/alterado através do controle.

A configuração do dado é realizada através das seguintes opções:

Nome	Descrição
Origem	Define o Conector associado ao Dado que será tratado no controle
Dado	Define o Dado que será tratado pelo controle. Caso selecionado um Dado Vetor, deve-se especificar o índice do elemento que será utilizado para tal.

Dado Vetor

Utilizando Dados Vetores em Painéis Sinóticos para ser tratado pelo controle, é apresentada uma nova seção chamada de Índice de Valor.

É nesta opção que se define a Origem do índice(ou posição) do elemento do Dado Vetor que se deseja apresentar ou manipular no controle:

Constante: pode-se utilizar diretamente um valor constante(0, 1, 2, etc) como o valor do índice do elemento que se deseja manipular no controle. Lembrando que o valor de índice começa em 0 para o primeiro elemento do Dado Vetor, valor 1 para o segundo elemento e assim por diante;

De um Dado: neste caso, o valor de índice será obtido do Conector e Dado configurado logo abaixo desta opção. Isso significa que um mesmo controle, pode interagir com diferentes elementos de um Dado Vetor conforme o valor do Dado de índice vá alterando seu valor também:

Expressão/OffSet: permite alterar o valor de índice do Dado Vetor definido de um Dado usando um valor númerico ou expressão (default: 0). OffSet: adicionando ou subtraindo o índice (-2, -1, 1, 2, etc). Expressão: usando operadores para modificar o índice ($value * 2 + 1).

Valor de teste

Após a seleção de um Dado, será apresentado um campo chamado Valor de teste. Este campo permite ao usuário informar o valor a ser apresentado (simulado) pelo controle na tela, com o objetivo de avaliar o seu comportamento.

O usuário pode:

Digitar um valor diretamente no campo;

Alterar o valor utilizando as setas para cima ou para baixo do teclado;

Clicar nas setas disponíveis no campo;

Arrastar o cursor na barra de simulação para alterar o valor do campo para Dado numérico (não booleano nem texto);

Simular um valor aleatório através do botão “”.

Caso seja necessário limpar o valor simulado para usar o valor real do Dado, clique no ícone “”.

Simulando valores para um Dado Vetor

Quando o Dado associado for um vetor, ficará disponível o botão (“Editar [n] “) para editar os valores de todos os elementos do vetor pelo formulário.

Para um índice constante, é possível simular o valor do elemento referenciado diretamente, como se fosse um Dado de tamanho 1.

Para um índice proveniente de outro Dado, o valor que for simulado será o do Dado utilizado como índice, e não o do Dado associado ao controle (vetor), como de costume. Neste caso, para simular os valores do Dado vetor, é necessário usar o formulário com todos os elementos.

Aparência

Cópia de estilo e formatação

Nesta seção, são disponibilizadas algumas opções para que seja possível copiar as configurações de estilo e formatação do controle e aplicá-las em outros controles, facilitando assim a equalização de aparência em controles semelhantes.

Portanto, para copiar o estilo de um controle, deve-se seguir os seguintes passos:

Selecione no controle que terá seu estilo copiado, a opção Aplicar;

Marque a opção uma das seguintes opções:

Estilo: determina que apenas o estilo do controle será aplicado posteriormente nos controles selecionados;

$ Formatação do Dado: determina que apenas a formatação de apresentação do valor do dado associado ao controle será aplicado posteriormente nos controles selecionados;

$ Ambos: tanto o estilo, como a formatação de apresentação do valor do dado serão aplicados posteriormente nos controles selecionados.

Por fim, selecione no painel sinótico os controles(semelhantes) em que deseja-se aplicar o estilo e/ou a formatação de apresentação do valor do dado conforme definido no controle “original”.

Uma outra operação possível é reverter as configurações de estilo e formato de apresentação do valor do dado para o padrão de sistema(de quando o controle é criado). Para isso, basta seguir os seguintes passos:

Selecione no controle que terá seu estilo restaurado, a opção Restaurar;

Marque a opção Estilo ou $ Formatação do Dado ou $ Ambos.

Dimensões

Define o tamanho e a posição do controle no painel sinótico.

Nome	Descrição	Default
Superior	Define a distância, em pixels, entre a borda superior do controle e a borda superior da tela	Depende
Esquerda	Define a distância, em pixels, entre a borda esquerda do controle e a borda esquerda da tela	Depende
Largura	Largura, em pixels, do controle	Depende
Altura	Altura, em pixels, do controle	Depende

Atenção

As propriedades Superior, Esquerda, Largura e Altura tem seus valores default definidos no momento da criação do controle. Então, esses valores podem variar para os diferentes tipos de controle.

Espaçamento

Propriedade	Descrição	Default
Superior	Define a distância, em pixels, de espaçamento entre a borda superior do controle e seu conteúdo(texto)	Depende
Direita	Define a distância, em pixels, de espaçamento entre a borda direita do controle e seu conteúdo(texto)	Depende
Inferior	Define a distância, em pixels, de espaçamento entre a borda inferior do controle e seu conteúdo(texto)	Depende
Esquerda	Define a distância, em pixels, de espaçamento entre a borda esquerda do controle e seu conteúdo(texto)	Depende

Rotação

Permite rotacionar(girar) a angulação do controle no painel.

Cores

Define a cor de fundo e a cor da fonte(texto) apresentados pelo controle:

Propriedade	Descrição	Default
Ícone	Cor da fonte(texto)	Preto (#000000)
Ícone balde	Cor de fundo	Branco (#FFFFFF)

Borda

Propriedade

Descrição

Default

Cor

Cor da borda

Cinza Claro( #AFAFAF)

Estilo da linha da borda

Estilo de apresentação da linha de borda do controle.

Opções:

Sólida

Tracejada

Pontilhada

Dupla

Sulco

Cume

Embutida

Saltada

Nenhuma

Sólida

Espessura da Borda

Espessura da linha da borda em pixels

1px

Arredondar Borda

Define o arredondamento das bordas do controle:

Propriedade

Descrição

Default

Arredondar Borda

Opções:

Não

3px

5px

10px

20%

50%

3px

Texto

Propriedade

Descrição

Default

Fonte

Define os atributos da fonte do controle

Opções:

Fonte: Tipo da fonte

Tamanho: Tamanho da fonte

Negrito

Itálico

Sublinhado

Subscrito

Source Sans Pro 18

Alinhamento

Define o alinhamento vertical do texto dentro do controle.

Opções:

Esquerda

Direita

Centro

Centro

Informações

É uma breve descrição, dica ou informação do controle.

Permissões

Restringir visualização

Nesta configuração, é possível definir uma ou mais Área de Processo para restringir a visualização do controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissõe pertinentes na(s) Área(s) de Processo selecionada(s) poderão visualizar o controle.

Caso nenhuma Área de Processo seja selecionada, o controle será visível na tela(dashboard) de um Conector para qualquer usuário com acesso a tela.

Restringir interação

Nesta configuração, é possível definir uma ou mais Área de Processo para restringir a interação do usuário com o controle na tela(dashboard) de um Conector.

Caso especificada uma ou mais áreas, somente usuários com as permissões pertinentes na(s) Área(s) de Processo selecionada(s) poderão interagir com o controle.

Caso nenhuma Área de Processo seja selecionada, o controle permitirá a interação de qualquer usuário que tenha acesso ao mesmo.

Propriedades Específicas

Formulário

Define o nome do formulário que o controle será agrupado. Para mais informações, acesse Formulários para agrupar escritas em Dados.

Formato

Define o formato de apresentação do valor do Dado associado ao controle:

Propriedade

Descrição

Default

Formato

Define o formato de apresentação do valor do dado.

Opções:

%d: valor sem casas decimais

%1.f: valor com uma casa decimal

%2.f: valor com duas casas decimais

%3.f: valor com três casas decimais

%4.f: valor com quatro casas decimais

%5.f: valor com cinco casas decimais

%s: valor texto

OBS.: Para mais informações, veja Formato de apresentação de um valor

Nenhuma

Altura

Define a altura da barra de seleção em porcentagens(%).

Atraso antes de salvar

Define o atraso entre a seleção do valor através da barra e o envio da requisição do dado para escrita.

Status do Comando

Permite configurar a exibição de um ícone() que indica o status de execução do comando de escrita no dado tratado pelo controle.

As opções de configuração são as seguintes:

Nenhum;

em cima esquerda;

em cima direita;

em cima centro;

meio esquerda;

meio direita;

meio centro;

em baixo esquerda;

em baixo direita;

em baixo centro.

Limites

Permite configurar no controle, uma faixa de valores que o usuário pode inserir (digitar) através do controle.

Mínimo

Tipo

Descrição

Default

Indefinido

Não define um limite mínimo de valor que pode ser informado através do controle

Constante

Valor imutável do limite mínimo.

Opções:

Valor: define o valor de limite mínimo para o controle

0

De um Dado

Permite selecionar um Dado para que seu valor seja utilizado como limite mínimo do valor do controle. Caso selecionado um Dado Vetor, deve-se especificar o índice do elemento que será utilizado para tal.

Máximo

Tipo

Descrição

Default

Indefinido

Não define um limite máximo de valor que pode ser informado através do controle

Constante

Valor imutável do limite máximo.

Opções:

Valor: define o valor de limite máximo para o controle

100

De um Dado

Permite selecionar um Dado para que seu valor seja utilizado como limite máximo do valor do controle. Caso selecionado um Dado Vetor, deve-se especificar o índice do elemento que será utilizado para tal.

Incremento

Descrição

Default

Valor imutável do incremento do controle, acessado pela seta do teclado (cima e baixo).

Opções:

Valor: define o valor de incremento.

1

Alteração de Valores Utilizando o Controle Slider

Para facilitar o processo de escrita de dados no Painél Sinótico, iremos utilizar o controle “DataValueSlider” para que neste processo, a escrita possa ser realizada de forma mais dinâmica com uma maior possibilidade de armazenamento de valores para envio.

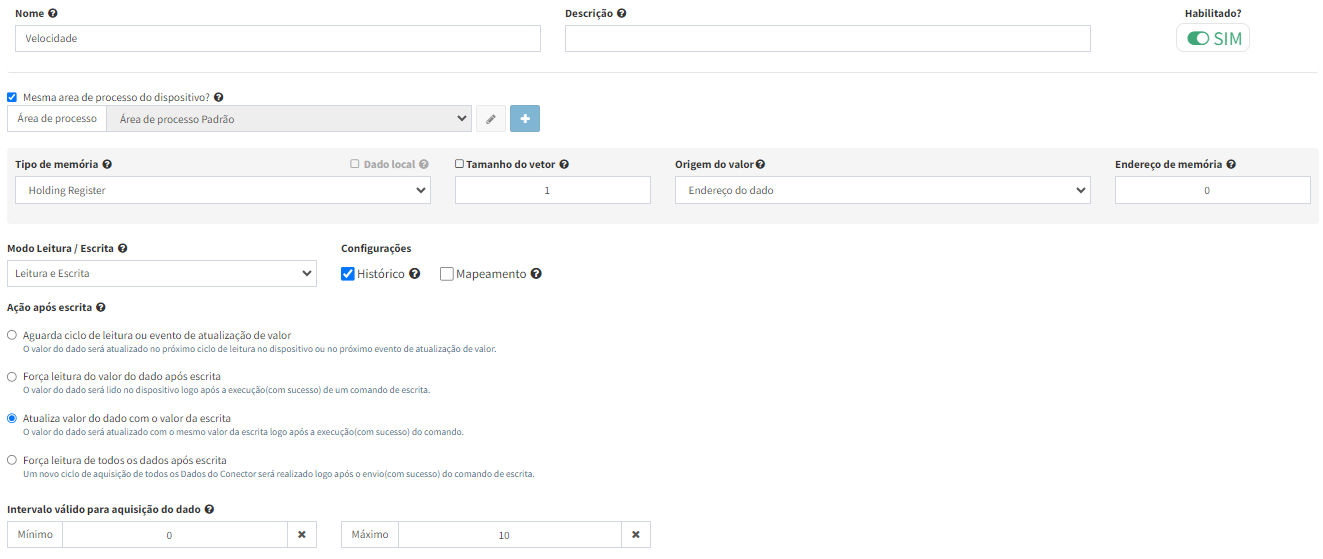

Neste exemplo iremos utilizar um novo conector com apenas 1 Dado cadastrado(Holding Register) e com o modo Leitura e Escrita. Para facilitar a visualização da ferramenta, iremos definir um valor mínimo(0) e um máximo(10) para o Dado:

Já na aba Telas, crie uma nova Tela contendo 1 Painel Sinótico com os controles:

Static Label: Responsável por armazenar o nome do Dado(Velocidade);
Tag Display: Responsável por armazenar o valor do Dado;
Gauge: Responsável por exibir a distância dos possíveis valores do Dado;
Data Value Slider: Responsável por realizar a escrita dos possíveis valores do Dado.

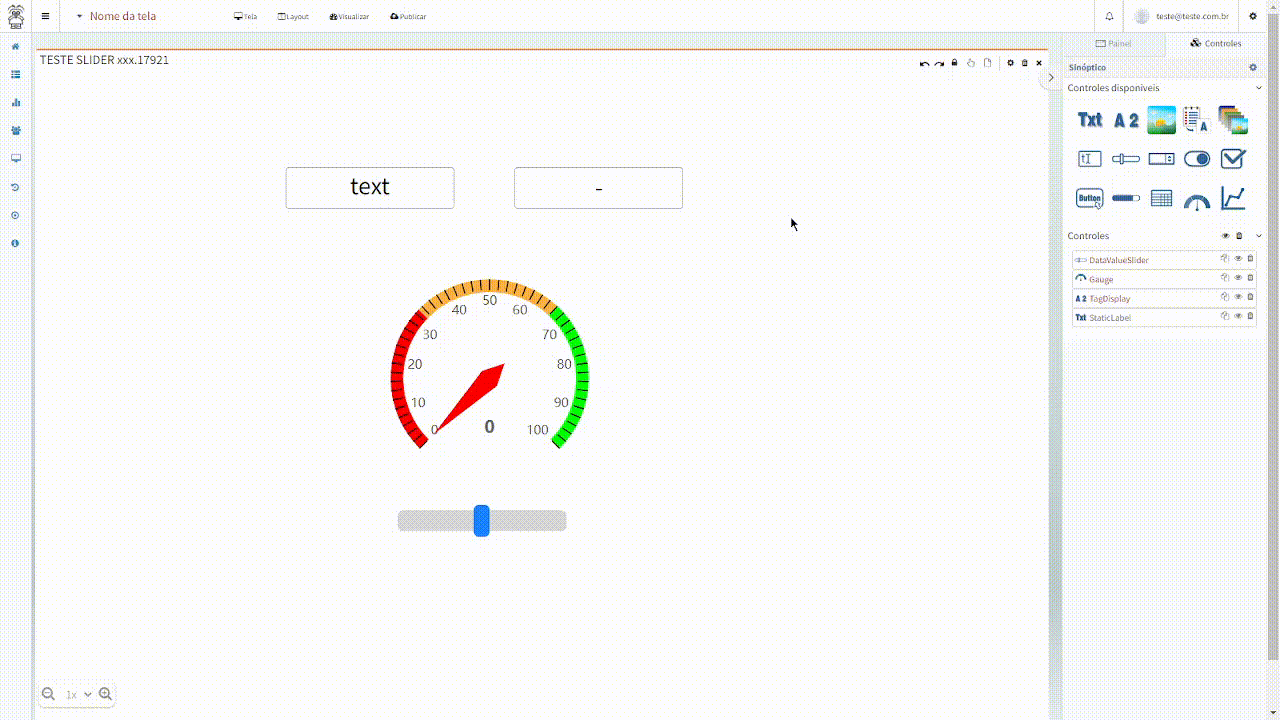

A configuração de cada um dos controles está demonstrada no vídeo abaixo:

../../_images/config_synoptic_slider.gif

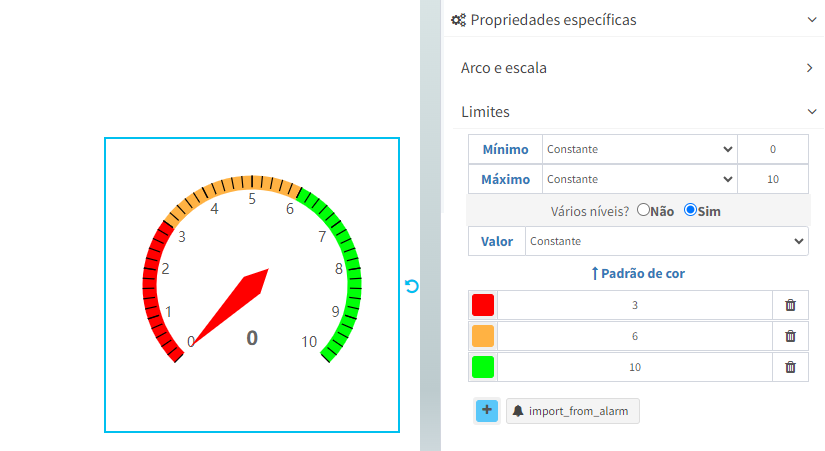

Para facilitar a visualização da ferramenta em prática, iremos definir um limite(10) de valor para o controle “Gauge”:

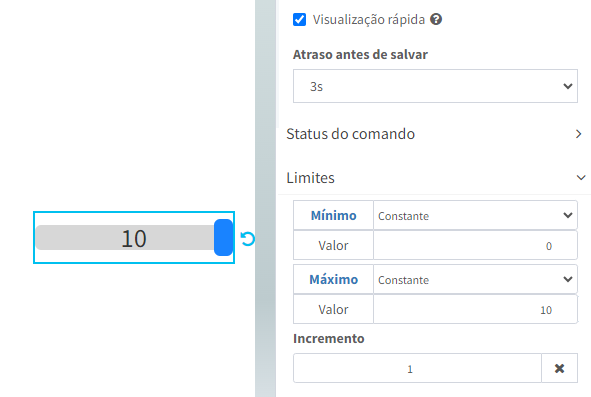

Defina um limite também para o controle “DataValueSlider”, conforme configurado para o Dado anteriormente com minímo(0) e máximo(10):

../../_images/data_value_slider_limits.png

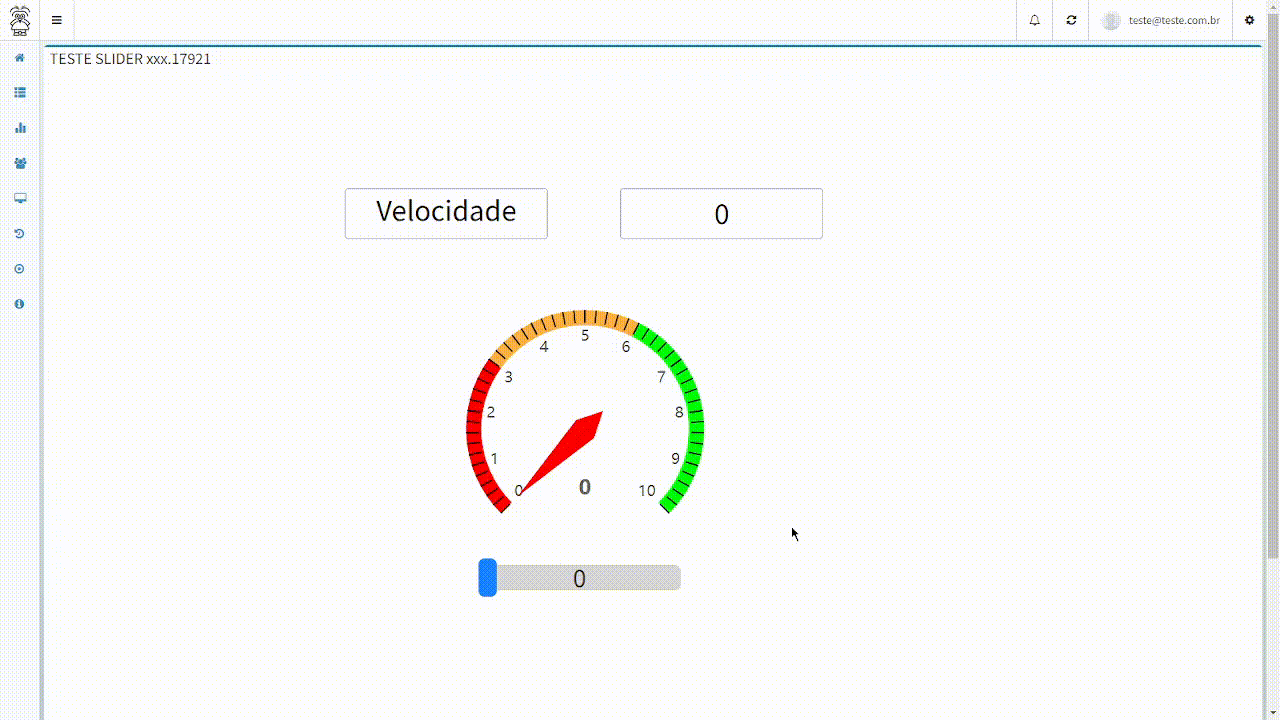

Salvando a tela e definindo-a como Dashboard do Conector, podemos visualizar a ferramenta:

../../_images/example_slider_dashboard.gif

Podemos observar que após 3 segundos (valor que pode ser configurado) da requisição ter sido efetuada, o comando é de fato enviado e escrito para o Dado “Velocidade”. O controle “DataValueSlider” pode ser vantajoso ao ser necessário o uso de comandos de escrita com valores precedidos e/ou anteriormente configurados.
