Itens de status e teste

Esta página apresenta os itens de status e teste presentes no monitor SS2S (SS2M). Através do monitor é possível obter informações sobre os clientes ativos (clientes conectados no MCS), Drivers ativos (Drivers que possuem pelo menos um cliente conectado) e criar módulos de teste de comunicação com os equipamentos configurados.

Clientes

Apresenta a lista de clientes conectados ao servidor. Este item é habilitado apenas quando o Monitor estiver OnLine, ou seja, quando algum servidor estiver sendo acessado.

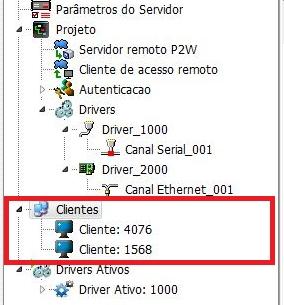

Fig. Lista de clientes conectados ao servidor

Painel de Clientes Ativos

Quando se seleciona o item “Clientes” é apresentado no painel de clientes ativos as suas respectivas informações.

Fig. Painel de clientes conectados ao servidor

Painel de Clientes
Nome	Descrição
Computador	Exibe o IP da máquina onde se encontra a aplicação cliente conectada ao SS2S.
Conectado as	Data e hora do início da conexão cliente.
Tempo	Tempo de conexão ativa.
Status	Status da conexão com o servidor.
Qualidade	Percentual referente à qualidade da conexão.
Última transação	Data e hora que ocorreu a última transação de dados.
Último erro	Mensagem referente a última ocorrência de erro.

Drivers Ativos

Apresenta a lista de drivers conectados ao servidor. Este item é habilitado apenas quando o Monitor estiver OnLine, ou seja, quando algum servidor estiver sendo acessado.

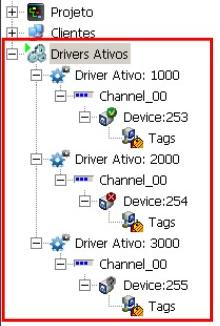

Fig. Lista de drivers ativos

O status dos dispositivos pode ser verificado através dos seguintes ícones:

Sucesso na conexão: Há uma conexão estabelecida com o dispositivo.

Falha na conexão: Não há uma conexão estabelecida com o dispositivo.

Sem informações: Não há informações atualizadas sobre o dispositivo,

situação típica de quando se inicializa o ambiente.

Painel de Drivers Ativos

Quando se seleciona o item “Drivers Ativos” é apresentado no painel de drivers ativos as suas respectivas informações.

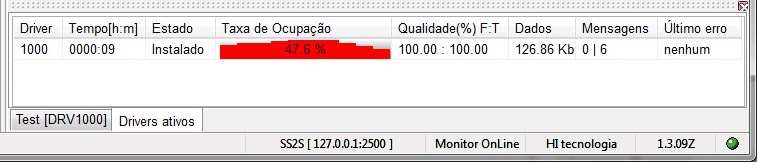

Fig. Painel de drivers ativos

Painel de Drivers Ativos
Nome	Descrição
Driver	Identificador do driver ativo.
Tempo[h:m]	Tempo de permanência como driver ativo.
Estado	Estado do driver.
Taxa de ocupação	Apresenta um gráfico temporal do percentual de ocupação dos canais do driver nos últimos 5 minutos de atividade. Indica o valor percentual da taxa de ocupação dos últimos 30 segundos de atividade. Os dados são plotados no tempo da direita para a esquerda (o valor corrente é apresentado mais à direita no gráfico). Os dados associados a taxa de ocupação são atualizados a cada 30 segundos no SS2S.
Qualidade(%) F:T	Apresenta o percentual de sucesso nos pacotes de comunicação. O primeiro valor indica o percentual de sucesso na troca de frames (não contabiliza como erro se no processo de retentativa a comunicação foi reestabelecida). O segundo valor contabiliza todos os frames com erro.
Dados	Quantidade de dados trocados em Kilobytes.
Mensagens	O primeiro valor indica o nro de mensagens pendentes a serem processadas pelo driver. O segundo valor indica o número máximo de mensagens que ficaram pendentes para processamento desde que o driver foi ativado.
Último erro	Mensagem referente à última ocorrência de erro.

Painel de Equipamentos ativos

Para cada driver ativo apresentado é possível selecionar um equipamento(Device:N) que se deseja monitorar e verificar suas informações no painel de equipamentos apresentado.

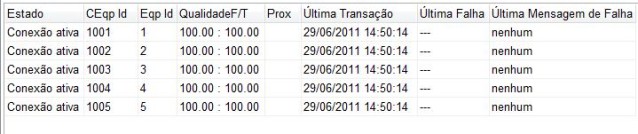

Fig. Painel de equipamentos ativos

Painel de Equipamentos
Nome	Descrição
Estado	Estado do equipamento.
CEqp Id	Identificador do equipamento especificado pelo cliente. Quando não existe remapeamento, este valor é igual ao Eqp Id.
Eqp Id	Identificador do equipamento utilizado no pacote de comunicação.
QualidadeF/T	Apresenta o percentual de sucesso nos pacotes de comunicação. O primeiro valor indica o percentual de sucesso na troca de frames (não contabiliza como erro se no processo de retentativa a comunicação foi reestabelecida). O segundo valor contabiliza todos os frames com erro.
Prox	Tempo em intervalo de 100 ms para nova tentativa de estabelecer conexão com o equipamento.
Última Transação	Data e hora que ocorreu a última transação de dados.
Última Falha	Data e hora que ocorreu a última falha na transação de dados.
Última Mensagem de Falha	Mensagem referente à última ocorrência de falha.

Painel de Tags Registrados

Para cada equipamento pode-se verificar os seus Tags registrados. Quando selecionado o item “Tags” do equipamento, são apresentadas suas informações em um painel na área de trabalho.

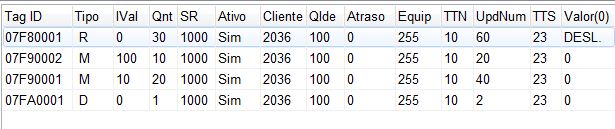

Fig.Painel de Tags registrados

Painel de Tags
Nome	Descrição
Tag ID	Identificador do Tag.
Tipo	Tipo da variável, exemplo: (M) - Variável inteira.
IVal	Número da variável.
Qnt	Quantidade de variáveis a serem acessadas a partir da variável principal.
SR	Intervalo de amostragem (ms).
Ativo	Indica se o Tag está ativo.
Cliente	Identificador do cliente.
Qlde	Qualidade dos dados em percentual.
Atraso	Valor de depuração interno. Será removido em futuras versões
Equip	Identificador do equipamento.
TTN	Tempo entre notificações de alteração dos Tags.
UpdNum	Valor de depuração interno. Será removido em futuras versões.
TTS	Valor de depuração interno. Será removido em futuras versões.
Valor(0)	Valor da primeira variável do Tag.

Teste de comunicação

Através do menu “Ferramentas/Teste comunicação” é possível criar, abrir e salvar os arquivos de testes de comunicação.

Uma vez criado ou aberto um arquivo de teste ele é adicionado ao painel de projeto. Com um clique no botão direito do mouse sobre o item de teste comunicação é possível adicionar um novo driver. Ao adicionar um driver a seguinte propriedade é disponibilizada no painel de propriedades:

Driver
Nome	Descrição	Default
Ident. do Driver	Define uma identificação para driver. Deve ser o mesmo valor associado ao driver no item “Drivers” do projeto.	1000

Para cada driver criado no arquivo de teste de comunicação é possível adicionar os equipamentos. Os equipamentos são adicionados através de um clique com botão direito do mouse sobre o driver e selecionando no menu de contexto que é apresentado a opção “Adiciona item / Equip.”. Quando um novo equipamento é adicionado as seguintes configurações são apresentadas no painel propriedades:

Equipamento
Nome	Descrição	Default
End. do Equipamento	Endereço do equipamento remoto a ser testado. Este endereço deve estar em conformidade com as configurações realizadas para o canal do driver n (Mapeamento dos equipamentos) no projeto.	255
Registro automático	Permite registrar o equipamento assim que o teste é ativado. Se desabilitado, o equipamento pode ser registrado selecionando-o na lista apresentada e com o botão direito do mouse ativando-o.	Sim

Aos equipamentos adicionados ao arquivo de teste podem ser adicionados Tags que apresentam as seguintes configurações no painel de propriedades:

Tag
Nome	Descrição	Default
Tag string (M2:5)	Especifica a memória ou vetor de memórias a ser associada ao Tag.	M0:1
Amostragem(ms)	tempo de amostragem do Tag registrado.	1000
Habilita	Habilita o Tag automaticamente quando a tela de teste for apresentada. Se desabilitado, o Tag pode ser registrado selecionando-o no painel de inspeção dos Tags e com o botão direito do mouse ativando-o.	Sim

Ao clicar com botão direito do mouse sobre o Tag este apresenta as opções de:

	Ativar Tag	Ativa o Tag em questão caso o mesmo esteja inativo.
	Desativar Tag	Desativa o Tag em questão caso o mesmo esteja ativo.

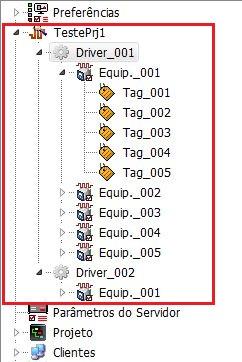

Fig. Estrutura de um item de teste de comunicação

Painel de Teste de Equipamentos

O painel de teste de equipamentos dispõe de um ambiente interativo subdividido em 4 áreas principais conforme apresentado na figura a seguir:

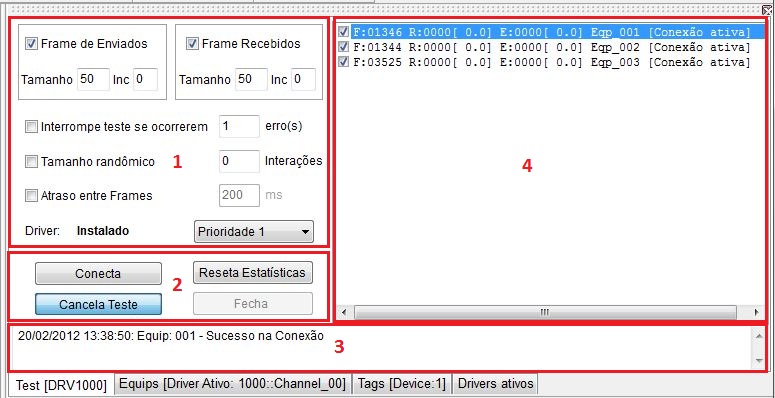

Fig. Painel de teste de equipamentos

Área 1 - Configurações

Esta área possui os atributos de configuração para o teste que se deseja relizar.

Configuração de teste comunicação
Nome	Descrição	Default
Frame de escrita	Condição que habilita o envio frames de escrita. Trata-se de um comando de conexão com conteúdo “nulo”. O tamanho do conteúdo corresponde ao valor definido no campo “Tamanho”.	Habilitado
Tamanho	Define o tamanho em Bytes do frame de escrita.	50
Inc	Define o valor a ser incrementado no parâmetro “Tamanho” a cada ciclo de teste.	0
Frame de leitura	Condição que habilita o disparo de frames de leitura. Trata-se de um comando que realiza a leitura de “n” Bytes de dados do dispositivo. Onde “n” corresponde ao valor do campo “Tamanho”.	Habilitado
Tamanho	Define Tamanho em Bytes do frame de leitura.	50
Inc	Define o valor a ser incrementado no parâmetro “Tamanho” a cada ciclo de teste.	0
Interrompe teste se ocorrerem	Interrompe o teste de comunicação, segundo a condição definida no campo “erro”.	Desabilitado
Erro(s)	Quantidade de erros para interrupção da comunicação.	1
Tamanho randômico	Habilita geração randômica para os tamanhos de frame.	Desabilitado
Interações	Número de ciclos de comunicação a serem executados.	0
Atraso entre frames	Atraso entre o envio dos frames.	Desabilitado
ms	Valor do atraso.	200
Prioridade	Permite definir a prioridade para o tratamento da mensagem.	Prioridade 1

Área 2 - Comandos

Esta área possui os comandos para realização dos testes de comunicação. Sendo eles:

Comandos de teste comunicação
Nome	Descrição
Conecta	Envia um frame de conexão.
Inicia Teste	Ativa ciclo de teste.
Reseta Estatísticas	Reinicializa os valores de contagem exibidos na área 4.
Fecha	Fecha ambiente de teste.

Área 3 - Mensagens

Área onde são apresentadas as mensagens referentes aos resultados dos comandos enviados pelo ambiente de teste.

Área 4 - Estatísticas de comunicação

A área de estatísticas de comunicação apresenta as seguintes informações identificadas na figura abaixo:

Fig. Área de estatísticas de comunicação

Estatísticas de comunicação
Item	Descrição
1	Número de ciclos de teste executados (1 ciclo = um envio e uma recepção de pacotes se habilitados).
2	Número de falhas no processo de recepção de pacotes. [Percentual de pacotes de recepção com erro].
3	Número de falhas no processo de envio de pacotes. [Percentual de pacotes de envio com erro].
4	Identificador do equipamento sob teste.
5	Status da conexão. Pode ser: Conexão fechada, Conectando, Conexão ativa ou Conexão com falha.
