Cliente OPC de teste

Esta página apresenta uma aplicação do cliente OPC de teste.

Manual do SOClient

SOClientE.chm

Introdução

O software SOClient pode ser usado como um cliente OPC de teste. Este aplicativo é fornecido junto ao instalador do SCPServerII. Com o SOClient é possível através de uma interface gráfica visualizar e editar os itens referentes aos quatro níveis de namespace do SOS que estiver sendo acessado. O capítulo de Aplicação do SOClient apresenta um exemplo de aplicação para teste de um cliente OPC.

Aplicação do SOClient

O exemplo a seguir mostra como realizar o acesso a uma variável do dispositivo remoto utilizando o aplicativo SOCliente.

Uma vez instalado para iniciar os testes execute o aplicativo “SOCliente.exe” localizado no diretório onde se encontra instalado o SCPServerII.

  • Abra a estrutura do item “Local”. clicando no símbolo “+”.
  • Em seguida abra a estrutura do item Data Access V2 clicando no símbolo “+”.

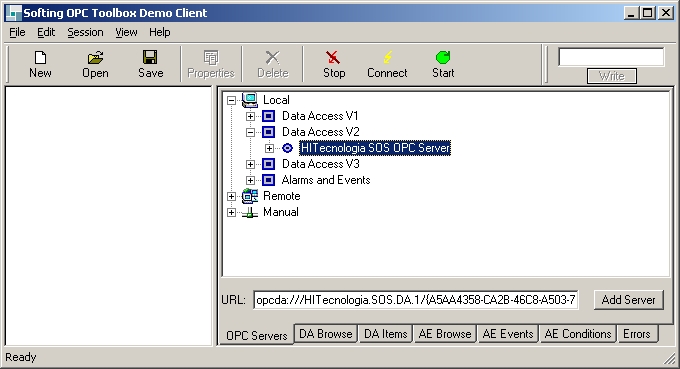

  • Neste ponto o usuário deve visualizar o servidor “HI Tecnologia SOS OPC Server” conforme ilustrado na figura abaixo.
../_images/socliente_exemplo1.jpg

Fig. Exemplo de utilização 1

  • Efetue um duplo clique sobre o servidor “HI Tecnologia SOS OPC Server”.

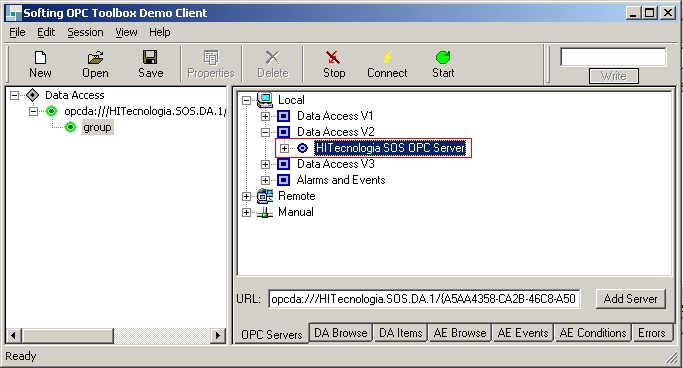

  • Neste instante no painel ao lado, o item “group” deve ser aparesentado conforme islustrado na figura abaixo.
../_images/socliente_exemplo2.jpg

Fig. Exemplo de utilização 2

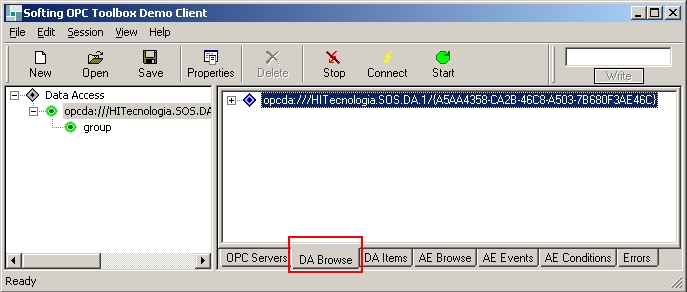

  • Ainda com o servidor selecionado clique na aba “DA Browse” localizada na parte inferior da tela. Conforme apresentado na figura abaixo.
../_images/socliente_exemplo3.jpg

Fig. Exemplo de utilização 3

  • Abra a estrutura do servidor.
  • Observe que os itens que compõe esta estrutura são os itens definidos no SOS e SS2M, ex: Server_0 -> Driver_1000.
  • Efetue um duplo clique no item “state”.

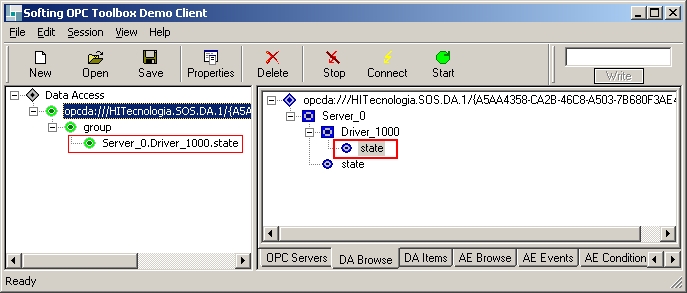

  • Neste instante no painel ao lado um novo item deve ser acrecentado ao item “grupo”.
../_images/socliente_exemplo4.jpg

Fig. Exemplo de utilização 4

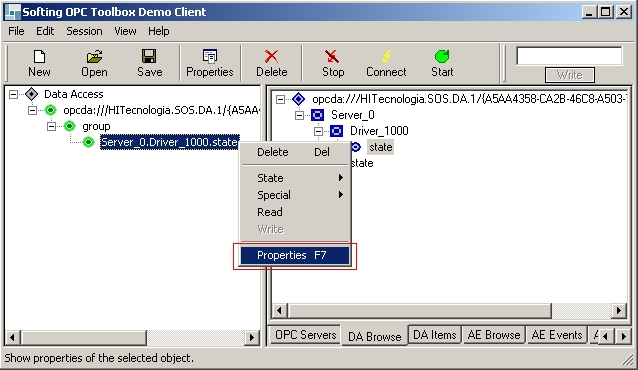

  • Com o botão direito do mouse clique sobre o item adicionado, em seguida selecione a opção “propriedades”. Conforme ilustrado na figura abaixo.
../_images/socliente_exemplo5.jpg

Fig. Exemplo de utilização 5

  • No campo item ID apague a palavra “state” e complemente com as seguintes informações:
    • ID do dipositivo a ser acessado ex: 255.
    • Em seguida o identificador da variável (M0) ou do vetor (M0:25) a ser acessado.
    • Clique no botão OK.
    • Neste instante caso não haja nenhum problema de conexão (Hardware) ou de configuração do SS2S o acesso deve ser realizado com sucesso.

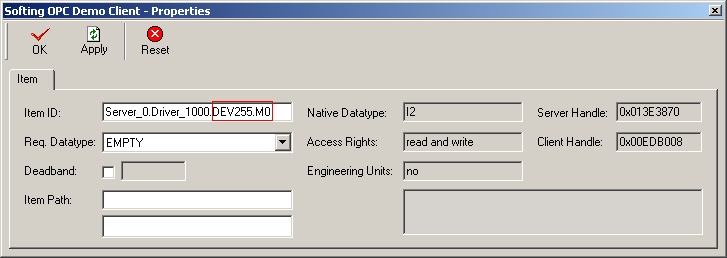

../_images/socliente_exemplo6.jpg

Fig. Exemplo de utilização 6

Exemplo de caminho para acesso à variavel (M0) do device 255.

Item ID:  Server_0.Driver_1000.DEV255.M0

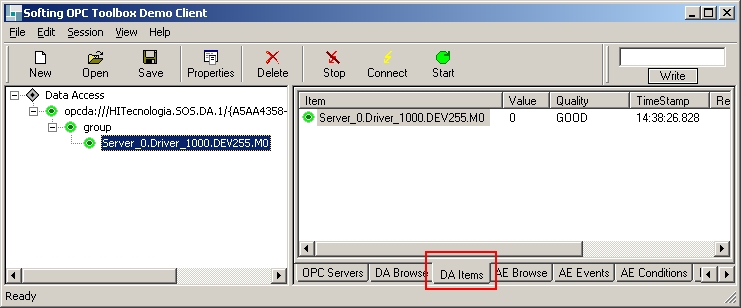

  • É possível visualizar o valor e o status da conexão clicando na aba “DA Itens”, conforme exemplo da figura abaxo.
../_images/socliente_exemplo7.jpg

Fig. Exemplo de utilização 7
