SS2M - Itens de projeto¶
Esta página apresenta os itens presentes na árvore de projeto, definindo seus recursos, funcionalidades, e configurações.
Projeto¶
Este é o item principal do ambiente, tornando acessível um conjunto de itens que definem os recursos a serem disponibilizados pelo servidor para que sejam acessados pelos clientes. A figura a seguir apresenta a árvore de itens disponibilizada em um projeto.

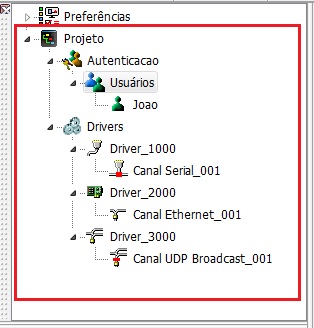

Fig. Árvore de itens de um projeto
| Projeto | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Desabilita config. remota | Quando ativada esta opção, o projeto do SS2S somente poderá ser alterado quando o mesmo for carregado pelo SS2M no modo offline. Acesso remoto ao SS2S pelo monitor ira obter o projeto corrente do servidor (SS2S) porém o mesmo não poderá ser alterado pelo usuário. | não |
Autenticação¶
Configura como e quais usuários acessarão os drivers no projeto.
Usuários¶
Permite adicionar usuários ao projeto. Para criar um novo usuário clique com botão direito sobre o item Usuários e acesse o menu Adiciona Item -> Usuário. Quando um usuário é inserido as seguintes propriedades são apresentadas.
| Autenticação | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Nome do usuário | Permite definir o nome do usuário com acesso ao servidor. Este usuário será associado a um grupo que define os recursos disponíveis. Quando um driver for ativado, se o mesmo está configurado com autenticação, o cliente deverá especificar um nome de usuário e senha para que o driver seja habilitado. | Usuário_NNN |
| Senha | Permite inserir a senha associada ao usuário. | (Nenhuma) |
Drivers¶
Permite adicionar os drivers necessários ao projeto. Para criar um novo driver clique com botão direito sobre o item Drivers, acesse o menu Adiciona Item e selecione o driver que se deseja adicionar(Serial ou Ethernet ou UDP Broadcast). Conforme o driver adicionado ao projeto suas propriedades são apresentadas no painel de propriedades.
Driver Serial¶

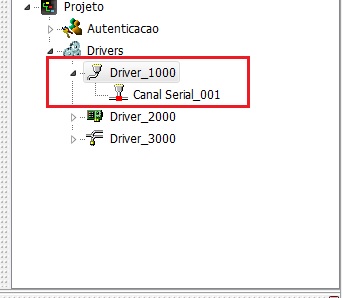

Fig.2 - Árvore de itens de um driver serial
| Driver Serial | ||
|---|---|---|
| Propriedade | Descrição | Default |
| ID do Driver | Valor automaticamente atribuído ao driver quando adicionado ao projeto. | NNNN |
| Parâmetros Globais | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Driver habilitado | Permite habilitar/desabilitar o driver. | Sim |
| Nome Driver | Permite definir um nome para o driver. | Driver_NNNN |
| Descrição | Permite definir uma breve descrição para o driver. | Default serial driver |
| Tipo de comunicação | Informa o tipo de comunicação para o driver adicionado. | Serial |
| Subtipo | Permite selecionar o meio para comunicação.(Opções: Cabo, Modem, Rádio, RS485). | Cabo |
| Protocolo de aplicação | Permite selecionar o protocolo de comunicação. | SCP-HI |
| Modo do Protocolo | Permite selecionar o modo do protocolo. | MESTRE |
| Timeouts, atrasos e tentativas | ||
|---|---|---|
| Propriedade | Descrição | Default |
Nro. de reenvio de frames com falha.  |
Este campo define o número máximo de tentativas de reenvio de um pacote de dados antes que seja retornada para o cliente uma resposta indicando falha de comunicação. Note que este valor especifica tentativas ou seja, se o valor for 2 por exemplo, o driver irá enviar um frame para o equipamento remoto e caso ocorra falha neste processo ira reenviar o frame mais 2 vezes. persistindo a falha esta é retornada para o cliente que solicitou a comunicação. | 1 |
| Timeout(ms) de resposta de frame | Define o valor de timeout, em milissegundos, de espera de resposta de frame. | 600 |
| Nro. de reenvio de conexão com falha |
Este campo define o número máximo de tentativas de reenvio de um pacote de conexão para o equipamento remoto antes que seja retornada para o cliente uma resposta indicando falha de comunicação. Note que o valor zero indica que não haverá nenhuma tentativa ou seja caso o primeiro frame de conexão retorne erro, esta informada para o cliente. | 0 |
| Timeout(ms) de conexão | Define o valor de timeout, em milissegundos, para aguardar a resposta de um frame de conexão. | 250 |
| Atraso(ms) quando houver erro | Existem casos em que é desejável aguardar um intervalo de tempo quando ocorre um erro de comunicação, antes de enviar um novo pacote de dados. Este parâmetro permite especificar este intervalo em milissegundos. | 0 |
| Timeout (seg) p/ reiniciar link sem comunic. | Quando uma conexão tcp está aberta, este tempo define um timeout para fechar a conexão caso o canal fique sem nenhuma troca de dados. | 0 |
| Tamanho máximo de um frame | Define o tamanho máximo em bytes que um frame de comunicação pode ter. O protocolo SCP-HI suporta um tamanho máximo de 255 bytes por frame. | 255 |
 |
Erro de comunicação É caracterizado um erro de comunicação quando a resposta de um comando de comunicação enviado por um cliente, não retorna em um intervalo de tempo menor que o especificado no parâmetro. “Timeout(ms) de resposta de frame”, no caso de frames de dados ou, “Timeout(ms) de conexão” no caso de frames de conexão. |
| Auto reconexão do equipamento | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Auto reconexão |
Caso o equipamento seja desconectado devido a falhas de comunicação, conforme descrito na observação de erro de comunicação, este campo define se haverá ou não tentativas de auto reconexão com o equipamento, ou seja, tentativas de reenvio de frames de conexão. | Sim |
| Intervalo(seg) rápido de reconexão | Define o intervalo de tempo em segundos entre cada tentativa de conexão quando o driver possui poucos pacotes de comunicação a serem processados. | 5 |
| Intervalo(seg) lento de reconexão | Define o intervalo de tempo em segundos entre cada tentativa de conexão quando o driver possui muitos pacotes de comunicação a serem processados. | 30 |
Canal Serial¶
Cada driver Serial permite adicionar um canal serial. Para criar um canal serial clique com o botão direito sobre o driver e acesse o menu Adiciona Item -> Canal Serial. O canal quando criado e selecionado apresenta as seguintes propriedades:
| Canal Serial | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Nome do canal | Define o nome do canal Serial. Este item é importante como identificação para o acesso do driver ao canal. | Canal Serial_001 |
| Número da porta | Define a porta de comunicação que o SS2S utilizará para comunicação com o driver. | COM 1 |
| Baud rate | Define a taxa de comunicação entre o SS2S e o driver. | 38400 bauds |
| Paridade | Define se utilizará e qual tipo de bit de paridade para a comunicação serial. | Nenhum |
| Stop bits | Define se a comunicação utilizará 1 ou 2 Stop bits. | 1 STOP |
| Bits de dados | Define o número de bits de dados na comunicação, podendo-se escolher 7 ou 8 bits. | 8 BITS |
| Timeouts, atrasos e tentativas | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Timeout entre caracteres(ms) | Define o tempo de espera para recepção de resposta de cada caractere trafegado durante o processo de envio de frame. | 0 |
| Atraso para transmitir(ms) | Define-se o atraso para transmissão entre um frame e outro pelo driver. | 2 |
| Mapeamento dos equipamentos | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Id. Inicial | Define o endereço inicial de uma faixa de endereços que o usuário irá utilizar para acessar este canal. Se o endereço fornecido pelo usuário do driver estiver entre o Id. Inicial e o Id. Final o pacote associado será tratado por este canal, | 1 |
| Id. Final | Define o endereço final de uma faixa de endereços que o usuário irá utilizar para acessar este canal. Se o endereço fornecido pelo usuário do driver estiver entre o Id. Inicial e o Id. Final o pacote associado será tratado por este canal. | 255 |
| Habilita remapeamento | Habilita ou não o remapeamento de endereço do equipamento remoto fornecido pelo usuário. Se desabilitado, Se desabilitado o endereço especificado pelo usuário é utilizado no pacote.|Se habilitado o endereço inicial especificado pelo usuário é remapeado para o valor Id de remapeamento e enviado para o equipamento remoto. Por exemplo, considere os parâmetros Id Inicial = 5, Id Final = 8 e Id de remapeamento = 20. Se o usuário enviar para o driver um pacote com endereço de comunicação = 5 este canal ira enviar o pacote de comunicação para o equipamento de Id = 20. Se o usuário enviar para o driver um pacote com endereço de comunicação = 6 este canal ira enviar o pacote de comunicação para o equipamento de Id = 21, e assim sucessivamente. Se o usuário enviar para o driver um pacote com endereço de comunicação = 9 este canal não ira tratar este pacote pois este endereço está fora da faixa de endereçamento definida para o canal. | Não |
| Id. de remapeamento | Especifica o endereço inicial de remapeamento dos endereços enviados pelo usuário para este canal. | 1 |
Driver Ethernet¶

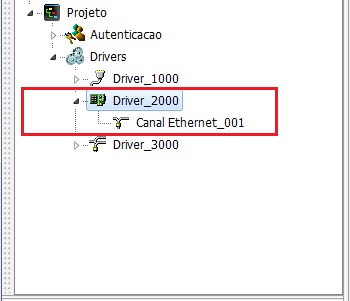

Fig.3 - Árvore de itens de um driver ethernet
| Driver Ethernet | ||
|---|---|---|
| Propriedade | Descrição | Default |
| ID do Driver | Valor automaticamente atribuído ao driver quando adicionado ao projeto. | NNNN |
| Parâmetros Globais | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Driver habilitado | Permite habilitar/desabilitar o driver. | Sim |
| Nome Driver | Permite definir um nome para o driver. | Driver_NNNN |
| Descrição | Permite definir uma breve descrição para o driver. | Default ethernet driver |
| Tipo de comunicação | Informa o tipo de comunicação para o driver adicionado. | Ethernet |
| Subtipo | Define o subtipo utilizado pelo driver. (Opções: TCP/IP, UDP) | TCP/IP |
| Protocolo de aplicação | Permite selecionar o protocolo de comunicação. | SCP-HI |
| Modo do Protocolo | Permite selecionar o modo do protocolo. | MESTRE |
| Timeouts, atrasos e tentativas | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Nro. de reenvio de frames com falha. |
Este campo define o número máximo de tentativas de reenvio de um pacote de dados antes que seja retornada para o cliente uma resposta indicando falha de comunicação. Note que este valor especifica tentativas ou seja, se o valor for 2 por exemplo, o driver irá enviar um frame para o equipamento remoto e caso ocorra falha neste processo ira reenviar o frame mais 2 vezes. persistindo a falha esta é retornada para o cliente que solicitou a comunicação. | 0 |
| Timeout(ms) de resposta de frame | Define o valor de timeout, em milissegundos, de espera de resposta de frame. | 3000 |
| Nro. de reenvio de conexão com falha |
Este campo define o número máximo de tentativas de reenvio de um pacote de conexão para o equipamento remoto antes que seja retornada para o cliente uma resposta indicando falha de comunicação. Note que o valor zero indica que não haverá nenhuma tentativa ou seja caso o primeiro frame de conexão retorne erro, esta informada para o cliente. | 0 |
| Timeout(ms) de conexão | Define o valor de timeout, em milissegundos, para aguardar a resposta de um frame de conexão. | 3000 |
| Atraso(ms) quando houver erro | Existem casos em que é desejável aguardar um intervalo de tempo quando ocorre um erro de comunicação, antes de enviar um novo pacote de dados. Este parâmetro permite especificar este intervalo em milissegundos. | 0 |
| Tamanho máximo de um frame | Define o tamanho máximo em bytes que um frame de comunicação pode ter. O protocolo SCP-HI suporta um tamanho máximo de 255 bytes por frame. | 255 |
|
Erro de comunicação É caracterizado um erro de comunicação quando a resposta de um comando de comunicação enviado por um cliente, não retorna em um intervalo de tempo menor que o especificado no parâmetro. “Timeout(ms) de resposta de frame”, no caso de frames de dados ou, “Timeout(ms) de conexão” no caso de frames de conexão. |
| Gerência do link de conexão | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Tempo inic.(seg) para reconexão do link | Intervalo de tempo em segundos a ser aguardado pelo driver para tentar uma nova conexão com o equipamento remoto. Este tempo vai sendo incrementado pelo valor do parâmetro “Acréscimo(seg) para reconexão do link” a cada tentativa de conexão consecutiva que houver falha. | 3 |
| Acréscimo(seg) para reconexão do link | Intervalo de tempo em segundos a ser adicionado ao valor corrente do parâmetro “Tempo inic.(seg) para reconexão do link” a cada falha de conexão consecutiva. | 5 |
| Tempo max.(seg) para reconexão do link | Intervalo de tempo máximo em segundos para tentativa de conexão do canal associado. | 180 |
| Atraso(seg) para reativação dos canais | Intervalo de tempo aguardado pelo canal após efetuar uma desconexão por falta de tráfego. Decorrido este tempo, o canal reativa o processo de conexão com o equipamento (caso haja solicitação de comunicação por parte do cliente). | 0 |
| Fecha canal se tempo máximo atingido | Fecha link de conexão se o tempo definido para tentativa de conexão atingir o limite máximo. | não |
| Auto reconexão do equipamento | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Auto reconexão |
Caso o equipamento seja desconectado devido a falhas de comunicação, conforme descrito na observação de erro de comunicação, este campo define se haverá ou não tentativas de auto reconexão com o equipamento, ou seja, tentativas de reenvio de frame de conexão. | Sim |
| Intervalo(seg) rápido de reconexão | Define o intervalo de espera, em segundos, entre as primeiras (5) tentativas de reconexão caso não obtenha sucesso. Se após estas tentativas a comunicação não for estabelecida, o tempo de espera de reconexão passa a ser o definido no campo Intervalo(seg) lento de reconexão. | 3 |
| Intervalo(seg) lento de reconexão | Define o intervalo de espera, em segundos, de tentativas de reconexão caso não se obtenha sucesso nas 5 primeiras tentativas de reconexão. | 10 |
Canal Ethernet¶
Cada driver Ethernet permite adicionar até 50 canais. Para criar um canal ethernet clique com o botão direito sobre o driver e acesse o menu Adiciona Item -> Canal Ethernet. O canal quando criado e selecionado apresenta as seguintes propriedades:
| Canal Ethernet | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Nome do canal | Define o nome do canal Ethernet. Este item é importante como identificação para o acesso do driver ao canal. | Canal Ethernet_NNN |
| Porta do equipamento | Define o número da porta de comunicação do equipamento remoto. | 2016 |
| IP do Equipamento | Define o IP do equipamento remoto ao qual o SS2S acessará através do canal. | 192.168.0.200 |
| IP do Gateway | Define o IP do Gateway referente ao canal de comunicação. | 192.168.0.1 |
| Máscara de subrede | Para uma determinada subrede, define-se a máscara como filtro do IP do equipamento. | 255.255.255.000 |
| Mapeamento dos equipamentos | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Id. Inicial | Define o endereço inicial de uma faixa de endereços que o usuário irá utilizar para acessar este canal. Se o endereço fornecido pelo usuário do driver estiver entre o Id. Inicial e o Id. Final o pacote associado será tratado por este canal. | 255 |
| Id. Final | Define o endereço final de uma faixa de endereços que o usuário irá utilizar para acessar este canal. Se o endereço fornecido pelo usuário do driver estiver entre o Id. Inicial e o Id. Final o pacote associado será tratado por este canal. | 255 |
| Habilita remapeamento | Habilita ou não o remapeamento de endereço do equipamento remoto fornecido pelo usuário. Se desabilitado o endereço especificado pelo usuário é utilizado no pacote e enviado para o equipamento remoto. Se habilitado, o endereço inicial especificado pelo usuário é remapeado para o valor Id. de remapeamento e enviado para o equipamento remoto. Por exemplo, considere os parâmetros Id Inicial = 5, Id. Final = 8 e Id de remapeamento = 20. Se o usuário enviar para o driver um pacote com endereço de comunicação = 5 este canal irá enviar o pacote de comunicação para o equipamento de Id = 20. Se o usuário enviar para o driver um pacote com endereço de comunicação = 6 este canal ira enviar o pacote de comunicação para o equipamento de Id = 21, e assim sucessivamente. Se o usuário enviar para o driver um pacote com endereço de comunicação = 9 este canal não ira tratar este pacote pois este endereço esta fora da faixa de endereçamento definida para o canal. | Não |
| Id. de remapeamento | Especifica o endereço inicial de remapeamento dos endereços enviados pelo usuário para este canal. | 255 |
Driver UDP broadcast¶

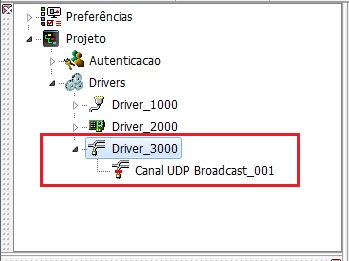

Fig.4 - Árvore de itens de um driver UDP Broadcast
| Driver UDP broadcast | ||
|---|---|---|
| Propriedade | Descrição | Default |
| ID do Driver | Valor automaticamente atribuído ao driver quando adicionado ao projeto | NNNN |
| Parâmetros Globais | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Driver habilitado | Permite habilitar/desabilitar o driver. | Sim |
| Nome Driver | Permite definir um nome para o driver. | Driver_NNNN |
| Descrição | Permite definir uma breve descrição para o driver. | Default ethernet broadcast driver |
| Tipo de comunicação | Informa o tipo de comunicação para o driver adicionado. | Ethernet |
| Subtipo | Informa o protocolo utilizado pelo driver. | UDP-Broadcast |
| Protocolo de aplicação | Permite selecionar o protocolo de comunicação. | SCP-HI |
| Modo do Protocolo | Permite selecionar o modo do protocolo. | MESTRE |
| Timeouts, atrasos e tentativas | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Nro. de reenvio de frames com falha |
Este campo define o número máximo de tentativas de reenvio de um pacote de dados antes que seja retornado para o cliente uma resposta indicando falha de comunicação. Note que este valor especifica tentativas ou seja, se o valor for 2 por exemplo o driver irá enviar um frame para o equipamento remoto e caso ocorra falha neste processo ira reenviar o frame mais 2 vezes. Persistindo a falha esta é retornada para o cliente que solicitou a comunicação. | 1 |
| Timeout(ms) de resposta de frame | Define o valor de timeout, em milissegundos, de espera de resposta de frame. | 2000 |
| Nro. de reenvio de conexão com falha |
Este campo define o número máximo de tentativas de reenvio de um pacote de conexão para o equipamento remoto antes que seja retornado para o cliente uma resposta indicando falha de comunicação. Note que o valor zero indica que não haverá nenhuma tentativa ou seja caso o primeiro frame de conexão retorne erro, esta condição é informada para o cliente. | 0 |
| Timeout(ms) de conexão | Define o valor de timeout, em milissegundos, para aguardar a resposta de um frame de conexão. | 500 |
| Atraso(ms) quando houver erro | Existem casos em que é desejável aguardar um intervalo de tempo quando ocorre um erro de comunicação, antes de enviar um novo pacote de dados. Este parâmetro permite especificar este intervalo em milissegundos. | 0 |
| Tamanho máximo de um frame | Define o tamanho máximo em bytes que um frame de comunicação pode ter. O protocolo SCP-HI suporta um tamanho máximo de 255 bytes por frame. | 255 |
|
Erro de comunicação É caracterizado um erro de comunicação quando a resposta de um comando de comunicação enviado por um cliente, não retorna em um intervalo de tempo menor que o especificado no parâmetro “Timeout(ms) de resposta de frame”, no caso de frames de dados ou, “Timeout(ms) de conexão” no caso de frames de conexão. |
| Gerência do link de conexão | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Tempo inic.(seg) para reconexão do link | Intervalo de tempo em segundos a ser aguardado pelo driver para tentar uma nova conexão com o equipamento remoto. Este tempo vai sendo incrementado pelo valor do parâmetro “Acréscimo(seg) para reconexão do link” a cada tentativa de conexão consecutiva que houver falha. | 10 |
| Acréscimo(seg) para reconexão do link | Intervalo de tempo em segundos a ser adicionado ao valor corrente do parâmetro “Tempo inic.(seg) para reconexão do link” a cada falha de conexão consecutiva. | 0 |
| Tempo max.(seg) para reconexão do link | Intervalo de tempo máximo em segundos para tentativa de conexão do canal associado. | 0 |
| Atraso(seg) para reativação dos canais | Intervalo de tempo aguardado pelo canal após efetuar uma desconexão por falta de tráfego. Decorrido este tempo, o canal reativa o processo de conexão com o equipamento (caso haja solicitação de comunicação por parte do cliente). | 0 |
| Fecha canal se tempo máximo atingido | Fecha link de conexão se o tempo definido para tentativa de conexão atingir o limite máximo. | não |
| Auto reconexão do equipamento | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Auto reconexão |
Caso o equipamento seja desconectado devido a falhas de comunicação, conforme descrito na observação de erro de comunicação, este campo define se haverá ou não tentativas de auto reconexão com o equipamento, ou seja, tentativas de reenvio de frame de conexão. | Sim |
| Intervalo(seg) rápido de reconexão | Define o intervalo de espera, em segundos, entre as primeiras (5) tentativas de reconexão caso não obtenha sucesso. Se após estas tentativas a comunicação não for estabelecida, o tempo de espera de reconexão passa a ser o definido no campo Intervalo(seg) lento de reconexão. | 3 |
| Intervalo(seg) lento de reconexão | Define o intervalo de espera, em segundos, de tentativas de reconexão caso não se obtenha sucesso nas 5 primeiras tentativas de reconexão. | 30 |
Canal UDP Broadcast¶
Cada driver UDP Broadcast permite adicionar um canal. Para criar um canal UDP Broadcast clique com o botão direito sobre o driver e acesse o menu Adiciona Item -> Canal UDP Broadcast. O canal quando criado e selecionado apresenta as seguintes propriedades:
| Canal UDP Broadcast | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Nome do canal | Define o nome do canal UDP Broadcast. Este item é importante como identificação para o acesso do driver ao canal. | Canal UDP Broadcast_001 |
| Porta do equipamento | Define o número da porta de comunicação do equipamento remoto. | 65520 |
| Mapeamento dos equipamentos | ||
|---|---|---|
| Propriedade | Descrição | Default |
| Id. Inicial | Define o endereço inicial de uma faixa de endereços que o usuário irá utilizar para acessar este canal. Se o endereço fornecido pelo usuário do driver estiver entre o Id. Inicial e o Id. Final o pacote associado será tratado por este canal. | 1 |
| Id. Final | Define o endereço final de uma faixa de endereços que o usuário irá utilizar para acessar este canal. Se o endereço fornecido pelo usuário do driver estiver entre o Id. Inicial e o Id. Final o pacote associado será tratado por este canal. | 255 |
| Habilita remapeamento | Habilita ou não o remapeamento de endereço do equipamento remoto fornecido pelo usuário. Se desabilitado o endereço especificado pelo usuário é utilizado no pacote e enviado para o equipamento remoto. Se habilitado, o endereço inicial especificado pelo usuário é remapeado para o valor Id. de remapeamento e enviado para o equipamento remoto. Por exemplo, considere os parâmetros Id Inicial = 5, Id. Final = 8 e Id de remapeamento = 20. Se o usuário enviar para o driver um pacote com endereço de comunicação = 5 este canal irá enviar o pacote de comunicação para o equipamento de Id = 20. Se o usuário enviar para o driver um pacote com endereço de comunicação = 6 este canal ira enviar o pacote de comunicação para o equipamento de Id = 21, e assim sucessivamente. Se o usuário enviar para o driver um pacote com endereço de comunicação = 9 este canal não ira tratar este pacote pois este endereço esta fora da faixa de endereçamento definida para o canal. | Não |
| Id. de remapeamento | Especifica o endereço inicial de remapeamento dos endereços enviados pelo usuário para este canal. | 1 |
