Procura / Substitui Operando

Procura / Substitui Operador
Caminho	Programa/Editor Ladder/Procura Operador
Tecla de Atalho	F3
Botão

Este comando permite localizar uma ou mais ocorrências de um operando qualquer dentro do programa Ladder corrente e substituí-las se necessário.

Procurando um operando

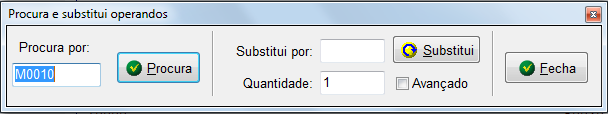

Quando pressionado este comando, se o cursor do editor ou Depurador estiver posicionado sobre um operando, o mesmo será apresentado no campo “Procurar por:” na tela seguinte:

Caso o operando a ser localizado seja diferente do especificado, digite-o no campo “Procurar por:” e em seguida pressione o botão “Procura”. A primeira ocorrência do operando no programa Ladder corrente será apresentada, e o cursor será posicionado sobre a mesma. Para obter a próxima ocorrência do operando, pressione CTRL + P.

Substituindo um operando

Para substituir todas as ocorrências de um determinado operando do programa Ladder, por outro operando, execute a sequência descrita a seguir:

1. Ative o comando e no campo Procurar por: especifique o operando a ser substituído no programa Ladder.
2. No campo Substituir por: especifique o novo operando que irá substituir o operando especificado no campo Procurar por:.
3. Especifique no campo Quantidade, o número de operandos sequenciais a serem substituídos e pressione o botão Substitui. Neste caso, o operando determinado no campo Procurar por: será o operando inicial, e o campo quantidade determinará a quantidade de operandos que serão movidos a partir do operando no campo Procurar por:. Para transferir apenas um operando, o campo quantidade deve possuir o valor 1.

Por exemplo, considere o seguinte cenário:

campo Procurar por: = M10

campo Substituir por: = M70

campo Quantidade: = 3

Quando pressionado o botão Substituir, todas as ocorrências da memória M10 serão substituídas por M70, todas as ocorrências da memória M11 serão substituídas por M71, e todas as ocorrências da memória M12 serão substituídas por M72.

Tela de substituição no modo avançado

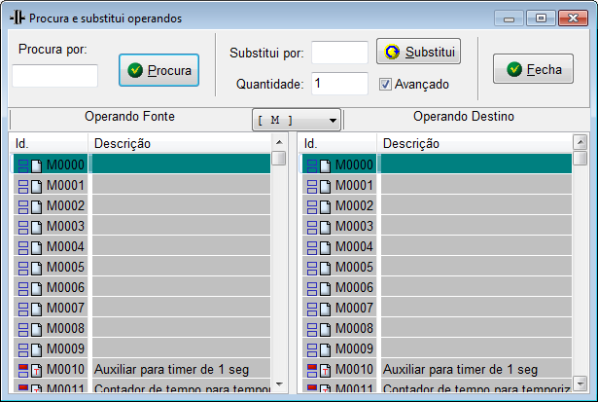

Quando pressionada a seleção “Avançado”, a tela do comando será expandida da forma apresentada a seguir:

No modo avançado da tela de substituição de operandos estão disponíveis dois recursos na substituição dos operandos:

O primeiro deles é visualizar quais operandos estão sendo utilizados, e o segundo é a seleção de um grupo de operandos marcando no tabela o grupo a ser substituido.

Na coluna Id., presente tanto na janela Origem quanto Destino, é possível verificar se o operando já foi utilizado ou não. Ao lado de cada operando é apresentado um ícone, indicando a condição operacional do mesmo, conforme descrito na tabela a seguir:

Ícone	Condição do operando
	Operando volátil disponível (não utilizado pelo programa Ladder).
	Operando volátil disponível (não utilizado pelo programa Ladder), porém possui um descritor associado.
	Operando volátil utilizado pelo programa Ladder porém sem descritor associado.
	Operando volátil utilizado pelo programa Ladder com descritor associado.
	Operando não volátil (NVRAM) disponível (não utilizado pelo programa Ladder).
	Operando não volátil (NVRAM) disponível (não utilizado pelo programa Ladder), porém possui um descritor associado.
	Operando não volátil (NVRAM) utilizado pelo programa Ladder porém sem descritor associado.
	Operando não volátil (NVRAM) utilizado pelo programa Ladder com descritor associado.

Para substituir um operando, primeiramente deve-se selecioná-lo na coluna Operando Fonte. Para isto, basta dar um click sobre o operando. Caso o usuário deseje mover mais de um operando, basta clicar no primeiro operando e com o mouse pressionado arraste-o para baixo selecionando todo o grupo a ser movido. Em seguida, na janela Operando Destino, deve-se clicar no operado inicial que irá receber o primeiro operando estipulado na janela Operando Origem. Caso um bloco de operandos esteja sendo movido naquele momento, o operando clicado na janela Destino deverá ser o primeiro operando a receber o bloco a ser movido.

Uma vez escolhidos os operandos de origem e de destino, basta clicar no botão Substitui e a operação será processada. Caso haja referência a esses operandos em alguma parte do programa, por exemplo, em um bloco MOV as referências serão atualizadas com o novo valor do operando.

Exemplo

Supondo que o usuário deseja mover os operandos M0053, M0054 e M0055 para os operandos M0082, M0083 e M0084. Para isso, na janela Operando Origem, o usuário deverá clicar no operando M0053 e arrastar o mouse até o operando M0055. Na janela Operando Destino, o usuário deverá clicar no operando M0082. Feito isso, basta clicar no botão Substitui para que a substituição seja efetuada.
