Painel de Identificadores

Lista Identificadores
Caminho	Programa/Editor Ladder/Lista Identificadores
Tecla de Atalho	F7
Botão

Em um programa escrito através de um diagrama de contatos, existem vários blocos representando grandezas físicas que fazem parte do processo que se deseja controlar, como por exemplo um contato normalmente aberto pode representar um fim de curso de uma máquina ou a chave de acionamento de um motor.

Para que o programa criado possa ser lido e entendido com mais facilidade pelo usuário, pode-se associar para cada operando utilizado um texto descritor da funcionalidade executada pelo operando no programa. Este descritor deve explicitar a funcionalidade do operando dentro do programa Ladder associado, de forma a facilitar a compreensão do programa por um usuário qualquer. Uma vez definido o descritor, sempre que o cursor do editor ou Depurador selecionar o operando, o descritor do mesmo será apresentado na Barra de status do Editor do editor.

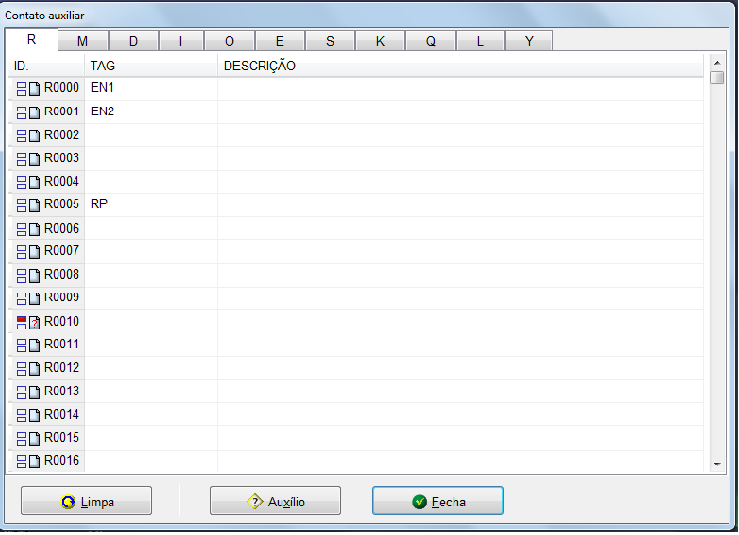

Quando ativado este comando, será apresentada a tela a seguir:

A tela apresentada possui uma aba com uma tabela para cada tipo de operando. A tabela a seguir especifica os campos existentes na tabela de cada um dos tipos de operando existentes no ambiente.

Tipo de Operando	Tag	Descrição	Valor	Observações
Contato auxiliar	X	X
Memória Inteira 16	X	X
Memória Inteira 32	X	X
Memória Real	X	X
Texto	X	X		Presente apenas se existirem textos alocados no programa Ladder corrente.
Constante Inteira 16	X	X	X
Constante Inteira 32	X	X	X
Constante Real	X	X	X
Constante Texto	X	X	X	Presente apenas se existirem textos alocados no programa Ladder corrente
Entrada Digital	X	X		Presente apenas se existirem entradas digitais no controlador associado ao programa Ladder corrente.
Saída Digital	X	X		Presente apenas se existirem saídas digitais no controlador associado ao programa Ladder corrente.
Entrada Analógica	X	X		Presente apenas se existirem entradas analógicas no controlador associado ao programa Ladder corrente.
Saída Analógica	X	X		Presente apenas se existirem saídas analógicas no controlador associado ao programa Ladder corrente.

Nota

O número de abas apresentadas nesta tela pode variar em função do equipamento e programa carregado. Por exemplo, se o controlador associado ao programa não possui canais de entradas analógicas, a aba associada a este operando (E) não é apresentada.

A coluna ID identifica o número do operando dentro do grupo selecionado. Associado ao número, existe um ícone que representa o status de utilização do respectivo operando. A tabela a seguir apresenta todas as combinações possíveis para o ícone, com o seu respectivo significado.

Ícone	Condição do operando
	Operando volátil disponível (não utilizado pelo programa Ladder).
	Operando volátil disponível (não utilizado pelo programa Ladder), porém possui um descritor associado.
	Operando volátil utilizado pelo programa Ladder porém sem descritor associado.
	Operando volátil utilizado pelo programa Ladder com descritor associado.
	Operando não volátil (NVRAM) disponível (não utilizado pelo programa Ladder).
	Operando não volátil (NVRAM) disponível (não utilizado pelo programa Ladder), porém possui um descritor associado.
	Operando não volátil (NVRAM) utilizado pelo programa Ladder porém sem descritor associado.
	Operando não volátil (NVRAM) utilizado pelo programa Ladder com descritor associado.
