Blocos

Blocos são utilizados para referenciar funções ou blocos de função dentro do programa ladder.

  • Quando o bloco é uma função: o nome do mesmo representa o nome da função a ser executada.

  • Quando o bloco é um bloco de função: o nome do mesmo é o nome da instância criada na tabela de variáveis.


Adicionando uma função

Clicar no botão ico9 e selecionar a função desejada entre as disponíveis nas bibliotecas HI_STD ou IEC_STD.

../../_images/ld_block_01.png

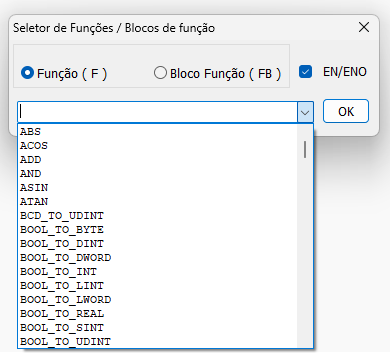

Fig. 90 Painel para seleção de função no Editor Ladder

Adicionando um bloco de função

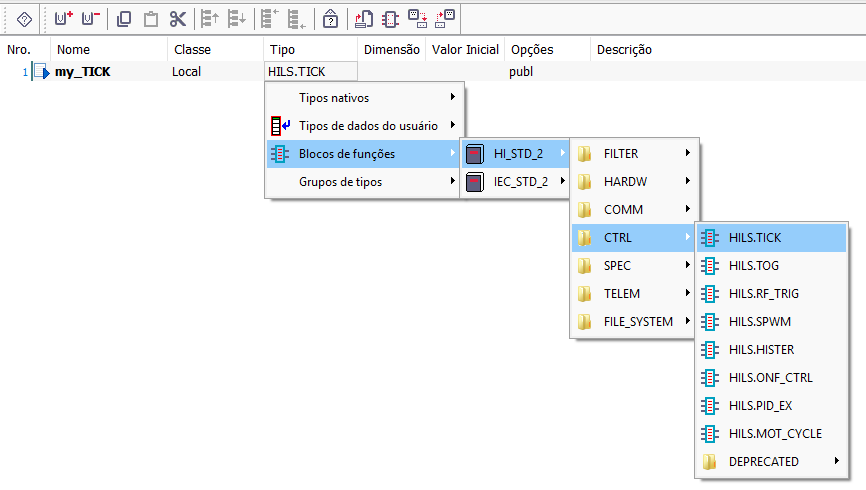

  1. Criar instância do bloco de função desejado (exemplo: bloco de função TICK)

../../_images/ld_block_02.png

  1. Clicar no botão ico9 e selecionar a instância criada no painel de Bloco Função (FB)

../../_images/ld_block_03.png

Fig. 91 Painel para seleção de bloco de função no Editor Ladder
