HIscada Pro - Viewer

O Viewer corresponde a clientes do módulo Kernel. Estes clientes correpondem a visualizadores do sistema de supervisão.

Introdução

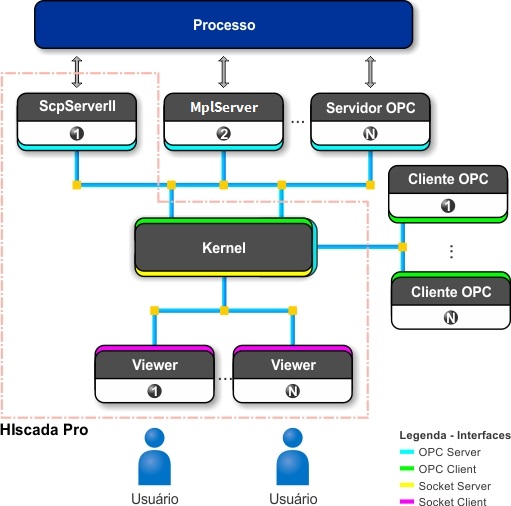

O Viewer é o módulo responsável por disponibilizar a interface da aplicação desenvolvida para o usuário. Este módulo depende do módulo Kernel para obter a aplicação, conforme ilustrado na figura seguinte.

../_images/hsp_intro_f42.jpg

Fig. Interação do Viewer com os módulos do ambiente

As principais funções executadas pelo Viewer são:

  • Apresentar telas de supervisão/programação para o usuário;

  • Disponibilizar interface para acesso à base de dados de alarmes e histórico da aplicação;

  • Execução dos scripts definidos para serem ativados no Viewer.

Autenticação

Na ativação do módulo Viewer é solicitada uma autenticação ao usuário conforme ilustrado abaixo:

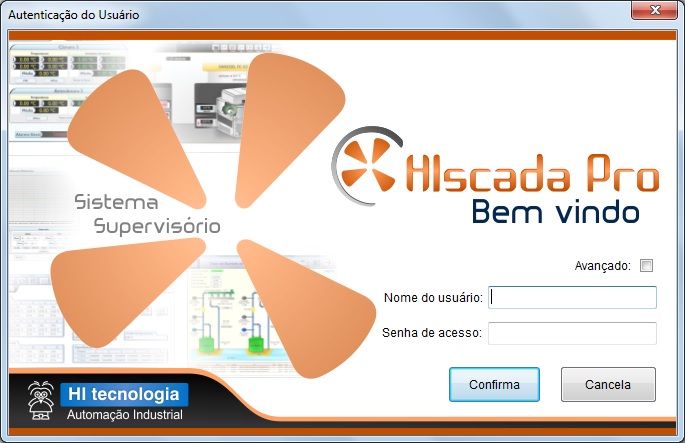

../_images/hsp_viewer_auth.jpg

Fig. Tela de Autenticação do Viewer

Os parâmetros de autenticação do usuário são:

  • Nome do usuário: login do usuário. Este usuário deve estar cadastrado na base de dados de usuários da aplicação, e que por sua vez é disponibilizada pelo módulo Kernel.

  • Senha de acesso: senha de acesso do usuário.

Se for necessário alterar a aplicação a ser solicitada ao Kernel, ou eventualmente a localização do próprio Kernel. Pode-se selecionar a opção “avançado”, e neste caso apresentam-se opções de configuração conforme ilustrado na figura abaixo:

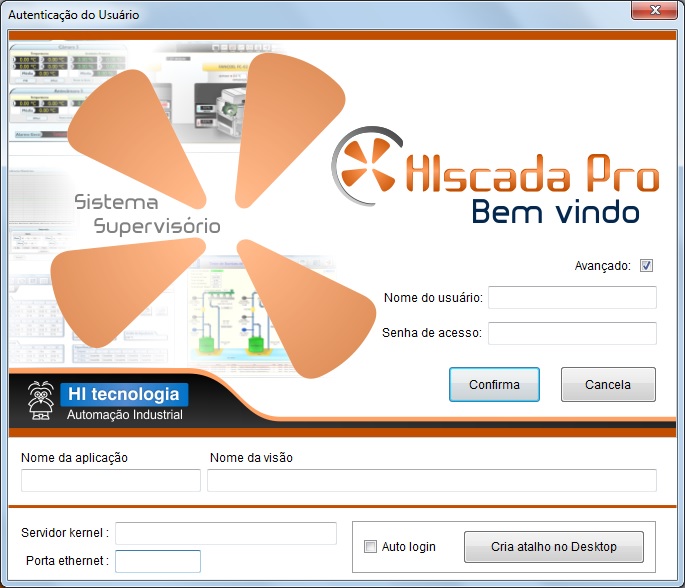

../_images/hsp_viewer_auth_avancado.jpg

Fig. Parâmetros Avançados da Tela de Autenticação do Viewer

Os parâmetros de configuração avançados são:

  • Nome da aplicação: Nome da aplicação a ser solicitada ao módulo Kernel;

  • Nome da visão: Nome da visão inicial da aplicação que se deseja visualizar neste módulo Viewer;

  • Servidor do Kernel: Localização (endereço IP) da máquina onde se encontra o módulo Kernel;

  • Porta ethernet: Porta ethernet para acesso ao módulo Kernel.

Após a configuração dos parâmetros avançados, se o usuário desejar, pode selecionar o botão “Criar Atalho no Desktop” e criar um atalho para o módulo Viewer no desktop do computador. Se a opção “Auto login” é selecionada, o usuário e senha definidos em seus respectivos campos serão utilizados automaticamente na inicialização da aplicação pelo atalho.

Parâmetros de linha de comando

Existem parâmetros que podem ser passados na linha de comando para este módulo Viewer. Para obter detalhes sobre estes parâmetros consulte o item Parâmetros de linha de comando - Viewer
