Gráfico X-Y

Nome

Plot

Tecla de atalho

Nenhuma

Ícone

ico

Objeto gráfico

Sim

Esta página apresenta descrição e propriedades do item Plot.

Plot

ico Este objeto permite inserir um componente para plotar gráficos X-Y na tela.

Propriedades de identificação do objeto

Propriedade

Descrição

Default

Nome do item

Define o nome do item que será exibido na árvore do painel de projeto e será utilizado quando necessário referenciar o mesmo.

Item_NNN

Comentário

Permite a inclusão de um comentário acerca do objeto. Este campo não é obrigatório.

(Nenhum)

Argumentos

Neste campo pode-se inserir uma string que será o valor da propriedade Argument do item. A string fornecida é uma forma geral de passagem de parâmetros para os scripts associados ao objeto durante sua execução.

(Nenhum)

Propriedades Comuns

Propriedade

Descrição

Default

Descrição

Pode-se acrescentar uma breve descrição sobre o objeto. Este campo é apenas documental não sendo utilizado no projeto. Este campo não é obrigatório.

(Nenhuma)

Título

Neste campo é possível definir um título para este objeto.

obs Depende

Dica

Texto a ser apresentado quando o mouse é posicionado sobre o objeto. Este campo não é obrigatório.

(Nenhuma)

Topo

Define a distância, em pixels, entre a borda superior do objeto e a borda superior da tela.

obs Depende

Esquerda

Define a distância, em pixels, entre a borda esquerda do objeto e a borda esquerda da tela.

obs Depende

Largura

Largura, em pixels, do objeto.

obs Depende

Altura

Altura, em pixels, do objeto.

obs Depende

Habilitado

Define se o objeto pode responder a interação do usuário.

Sim

Grupo com permissão de execução

Neste campo é possível selecionar qual grupo de usuários terá permissão para executar a imagem na tela da aplicação.

Todos os grupos

Visível

Define se o objeto será ou não exibido na tela.

Sim

Grupo com permissão de visualização

Neste campo é possível selecionar qual grupo de usuários terá permissão para executar imagem na tela da aplicação.

Todos os grupos

obs

As propriedades Topo, Esquerda, Largura, Altura e Título tem seus valores default definidos no momento da criação do objeto. Então, esses valores podem variar para os diferentes tipos de objeto.

Propriedades do Painel Valores

Propriedade

Descrição

Default

Visível Z1

Habilita ou não a visualização e edição das propriedades do painel de valores

Opções:

  • Sim - Os campos apresentados abaixo nesta tabela serão exibidos.

  • Não - Os campos apresentados abaixo nesta tabela serão ocultados.

Não

Cor de fundo

Z1 Define a cor de fundo do objeto.

00FFFFFFh

Cor da fonte

Z1 Define a cor do texto exibida pelo objeto.

00000000h

Tamanho da fonte

Z1 Define o tamanho da fonte em pixels do texto do objeto.

10

Eixo X: Nome

Z1 Define o nome do eixo das abcissas.

x:

Eixo X: Formato dados

Z1 Formatação do texto para apresentação dos valores no eixo X.

%.2f

Eixo X: Alinhamento Texto

Z1 Define o alinhamento do texto no eixo X.

Opções:

  • Esquerda

  • Direita

  • Centro

Centro

Eixo Y: Nome

Z1 Define o nome do eixo das ordenadas.

y:

Eixo Y: Formato dados

Z1 Formatação do texto para apresentação dos valores no eixo Y.

%.2f

Eixo Y: Alinhamento Texto

Z1 Define o alinhamento do texto no eixo Y.

Opções:

  • Esquerda

  • Direita

  • Centro

Centro

Propriedades do Gráfico

Propriedade

Descrição

Default

Alinhamento

Define o alinhamento do gráfico em relação à sua posição na tela corrente.

Opções:

  • Nenhum- Mantém a posição e tamanho original do gráfico.

  • Parte Superior - Alinhamento do gráfico na parte superior da tela.

  • Parte Inferior - Alinhamento do gráfico na parte inferior da tela.

  • Lateral Esquerda - Alinhamento do gráfico na lateral esquerda da tela.

  • Lateral Direita - Alinhamento do gráfico na lateral direita da tela.

  • Ao Cliente - Alinhamento do gráfico em toda a área da tela.

(Nenhum)

Tag para ativar Atualização

Define o nome do Tag para ativar a atualização do gráfico sempre que o Tag especificado for alterado. Ou seja, quando for especificado um Tag para esta propriedade, sempre que o mesmo sofrer uma alteração de valor, independente do seu valor, será automaticamente realizado uma atualização do gráfico.

Nenhum

Atualização periódica Z2

Define se a atualização de dados do Plot será ou não feita periodicamente.

Opções:

  • Sim - Abre um novo campo chamado “Intervalo de Atualização” para definição do período de atualização.

  • Não - A atualização do objeto não é automaticamente periódica.

Não

Intervalo de Atualização (seg)

Z2 Define o período em segundos de atualização do objeto.

60.00

Título: visível Z3

Define se o título do gráfico será ou não apresentado.

Opções:

  • Sim - É apresentado um novo campo ‘Título: texto’ para definição do título.

  • Não - Não é apresentado título do objeto.

Não

Título: Texto

Z3 Define o texto do título do objeto.

Título

Título: Cor da fonte

Z3 Define a cor do texto do título.

00000000h

Título: Tamanho da fonte

Z3 Define o tamanho em pixels do texto do título.

12

Gráfico: Borda visível

Define quanto a borda do gráfico, se ficará visível ou não.

Sim

Gráfico: Cor da fonte

Define a cor do texto a ser apresentado no gráfico.

00000000h

Gráfico: Tamanho da fonte

Define o tamanho do texto a ser apresentado no gráfico.

10

Gráfico: Cor principal

Define a cor de fundo principal do gráfico. Composta com a propriedade “Gráfico: Cor de fundo” permite utilizar efeito de cor degradê para a cor de fundo do gráfico.

00D8E9ECh

Gráfico: Cor de fundo

Define a cor de fundo secundária do gráfico. Composta com a propriedade “Gráfico: Cor principal” permite utilizar efeito de cor degradê para a cor de fundo do gráfico.

00C8D0D4h

Grid: Visível

Define se o grid interno do gráfico será ou não apresentado.

Opções:

  • Sim -É apresentado o grid do gráfico e apresentado um novo campo ‘Grid: cor’ para definição da cor do grid.

  • Não - Não é apresentado o grid do gráfico

Sim

Grid: Cor

Define a cor do grid do gráfico.

00808080h

Barras rolagem: Visível

Define a apresentação das barras de rolagem do gráfico. As barras de rolagem disponibilizam recursos para navegação sobre o gráfico.

Não

Legenda: Visível

Define a apresentação da legenda do gráfico.

Não

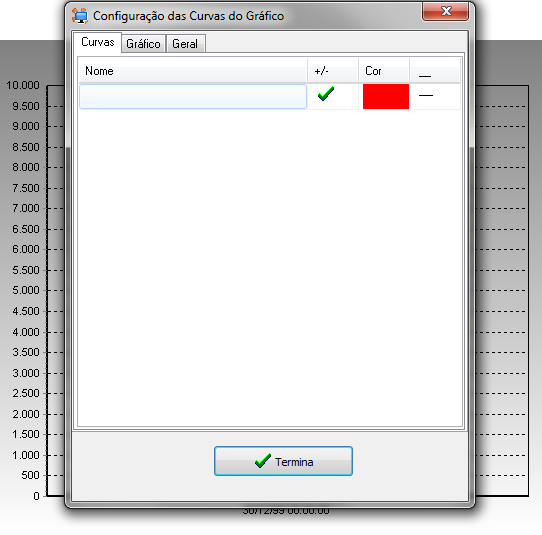

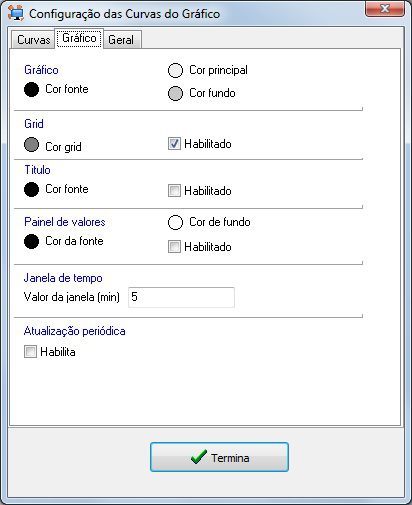

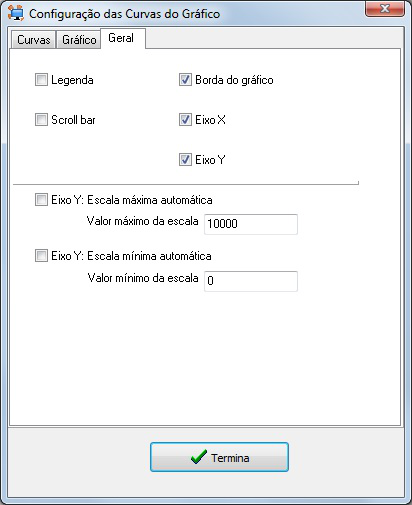

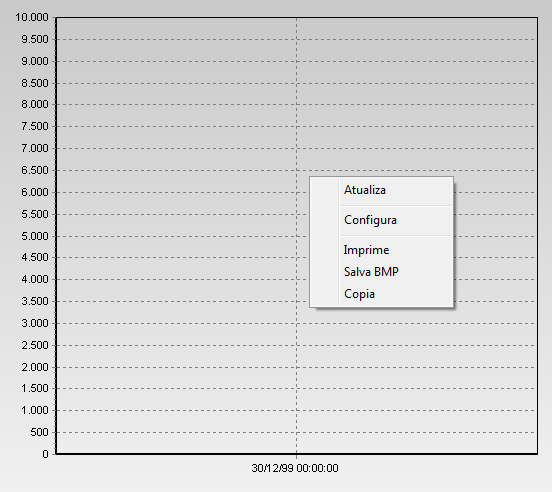

Menu: configuração

Define a apresentação da opção “configuração” no “menu” apresentado quando realizado um clique com o botão direito do mouse sobre o gráfico. Esta opção de “configuração” permite ao usuário da aplicação customizar a apresentação do gráfico, tais como cor de fundo, legenda, etc.

Opções:

  • Sim - Apresenta a opção “configuração” no menu do gráfico.

  • Não - Não apresenta a opção “configuração” no menu do gráfico.

Sim

Propriedades do Eixo X

Propriedade

Descrição

Default

Eixo X: visível Z4

Define a visualização do eixo x (abcissas) no gráfico, considerando a apresentação dos respectivos valores.

Opções:

  • Sim - Apresenta o eixo x. Habilita a configuração das propriedades: ‘Eixo X: data hora’ e ‘Eixo X: título’ durante a execução.

  • Não - Não apresenta o eixo x.

Sim

Eixo X: título

Z4 Define o texto do título do eixo x das abcissas do gráfico.

(Nenhum)

Eixo X: data hora

Z4 Define se o valor dos dados obtidos pelo eixo X para as curvas serão convertidos para o usuário no formato de data hora.

Sim

Eixo X: formato dos valores (eixo inferior)

Neste campo é possível configurar o formado de exibição dos valores no eixo X.

dd/mm/yy hh:nn:ss

Eixo X: Escala mínima automática

Define se o valor mínimo do eixo X será alterado conforme o valor da variável visualizada diminui.

Opções:

  • Sim - O valor mínimo é alterado conforme o valor da variável.

  • Não - Somente serão apresentados no gráfico os valores da variável que estiverem acima do limite mínimo.

Quando selecionado a opção NÃO, o campo Opção de valor mínimo é habilitado.

Sim

Eixo X: Opção de valor mínimo

Neste campo é possível definir o valor mínimo para o eixo X.

Opções:

  • 30 minutos

  • 1 hora

  • 12 horas

  • 1 dia

  • 2 dias

  • Customizado

Quando selecionado a opção Customizado, o campo Valor mínimo da escala é habilitado.

1 dia

Eixo X: Valor mínimo da escala

Neste campo é possível informar um valor mínimo, customizado, para o eixo X. O valor informado neste campo deve ser o valor retornado pela função LUA DateTime():GetValue().

Exemplo:

Vamos supor que desejamos que a data/hora 15/02/2019 00:00:00 seja o limite mínimo do gráfico. Para isso, executamos no IDE o seguinte print:

print(DateTime(“15/02/2019 00:00:00”):GetValue())

O resultado desse print será 43805.

Dessa forma, para que o valor mínimo do eixo seja: 15/02/2019 00:00:00 o valor informado neste campo deverá ser 43805.

43805

Eixo X: Escala máxima automática

Define se o valor máximo do eixo X será alterado conforme o valor da variável visualizada aumenta.

Opções:

  • Sim - O valor máximo é alterado conforme o valor da variável.

  • Não - Somente serão apresentados no gráfico os valores da variável que estiverem abaixo do limite máximo.

Quando selecionado a opção NÃO, o campo Opção de valor máximo é habilitado.

Sim

Eixo X: Opção de valor máximo

Neste campo é possível definir o valor máximo para o eixo X.

Opções:

  • 30 minutos

  • 1 hora

  • 12 horas

  • 1 dia

  • 2 dias

  • Customizado

Quando selecionado a opção Customizado, o campo Valor máximo da escala é habilitado.

1 dia

Eixo X: Valor máximo da escala

Neste campo é possível informar um valor máximo, customizado, para o eixo X. O valor informado neste campo deve ser o valor retornado pela função LUA DateTime():GetValue().

Exemplo:

Vamos supor que desejamos que a data/hora 15/02/2019 23:59:59 seja o limite máximo do gráfico. Para isso, executamos no IDE o seguinte print:

print(DateTime(“15/02/2019 23:59:59”):GetValue())

O resultado desse print será 43511.999988426.

Dessa forma, para que o valor máximo do eixo seja: 15/02/2019 23:59:59 o valor informado neste campo deverá ser 43511.999988426.

43511.999988426

Eixo X: Habilita scroll

Neste campo é possível configurar se o Scroll do eixo X será exibido, ou não, no gráfico.

Se selecionado a opção SIM, um Scroll será exibido no gráfico durante a execução da aplicação, e os campos:

  • Opção de valor de passo do scroll

  • Opção de limite mínimo para scroll

  • Opção de limite máximo para scroll

serão adicionados abaixo desse campo.

Não

Eixo X: Opção de valor de passo do scroll

Neste campo é possível configurar o tempo para o passo de deslocamento do scroll.

Selecionando a opção Customizado, será exibido o campo Valor de passo do scroll.

1 dia

Eixo X: Valor de passo do scroll

Neste campo é possível informar um valor, customizado, para o passo do scroll.

0.041666

Eixo X: Opção de limite mínimo para scroll

Neste campo é possível configurar o tempo de limite mínimo para o scroll.

Selecionando a opção Customizado, será exibido o campo Limite mínimo para scroll.

1 dia

Eixo X: Limite mínimo para scroll

Neste campo é possível informar um valor, customizado, para o limite mínimo do scroll.

43510

Eixo X: Opção de limite máximo para scroll

Neste campo é possível configurar o tempo de limite máximo para o scroll.

Selecionando a opção Customizado, será exibido o campo Limite máximo para scroll.

1 dia

Eixo X: Limite máximo para scroll

Neste campo é possível informar um valor, customizado, para o limite máximo do scroll.

43512.9999884259

Eixo X: Exibe valores no eixo superior

Neste campo é possível configurar se serão exibidos valores no eixo superior.

Selecionando a opção SIM, o campo formato dos valores(eixo superior) será exibido.

Não

Eixo X: formato dos valores (eixo superior)

Neste campo é possível configurar o formado dos valores que serão exibidos no eixo superior.

dd/mm/yy hh:nn:ss

Propriedades do Eixo Y

Propriedade

Descrição

Default

Eixo Y: visível

Define a visualização do eixo y (ordenadas) no gráfico, considerando a apresentação dos respectivos valores.

Opções:

  • Sim - Apresenta o eixo y no gráfico durante a execução.

  • Não - Não apresenta o eixo y.

Sim

Eixo Y: formato

Neste campo é possível configurar o formado de exibição dos valores no eixo Y.

##0

Eixo Y: título

Z5 Define o texto do título do eixo das ordenadas do gráfico.

(Nenhum)

Eixo Y: Escala mínima automática Z6

Define a apresentação da escala mínima para o eixo Y.

Opções:

  • Sim - A escala mínima do eixo Y é definida automaticamente pelo menor valor apresentado no eixo.

  • Não - Abre uma nova propriedade Eixo Y: valor mínimo da escala onde pode ser inserido o valor mínimo desejado para o eixo.

Sim

Eixo Y: valor mínimo da escala

Z6 Define Valor mínimo para o eixo Y.

0

Eixo Y: Escala máxima automática Z1

Define a apresentação da escala máxima para o eixo Y.

Opções:

  • Sim - A escala máxima do eixo Y é definida automaticamente pelo maior valor apresentado no eixo.

  • Não - Abre uma nova propriedade “Eixo Y: valor máximo da escala onde pode ser inserido o valor máximo desejado para o eixo.

Sim

Eixo Y: valor máximo da escala

Z1 Define Valor máximo para o eixo Y.

10000

Eixo Y: Habilita scroll

Neste campo é possível configurar se o Scroll do eixo Y será exibido, ou não, no gráfico.

Se selecionado a opção SIM, um Scroll será exibido no gráfico durante a execução da aplicação, e os campos:

  • Valor de passo do scroll

  • Limite mínimo para scroll

  • Limite máximo para scroll

serão adicionados abaixo deste campo.

Não

Eixo Y: Valor de passo do Scroll

Neste campo é possível informar um valor para o passo do scroll.

1

Eixo Y: Limite mínimo para Scroll

Neste campo é possível informar um valor para o limite mínimo do scroll.

-10

Eixo Y: Limite máximo para Scroll

Neste campo é possível informar um valor para o limite máximo do scroll.

20000

Eixo Y: Inverte ordem de exibição de valores

Neste campo é possível configurar se os valores serão exibidos de forma invertida no gráfico.

Não

Eixo Y: Habilita botão de rótulo

Neste campo é possível configurar se o botão de rótulo será habilitado, ou não. Quando selecionado SIM neste campo, os valores do eixo Y serão apresentados em forma de “label” de um botão Este recurso é bastante util para criação de gráficos Gantt.

Não

Eventos

Propriedade

Descrição

Default

On Click

Ação a ser executada após o evento de um clique simples sobre o objeto. Necessita do nome do script a ser executado. Este campo não é obrigatório.

(Nenhum)

On ClickSeries

Ação a ser executada após o evento de um clique simple sobre a curva plotada. Necessita do nome do script a ser executado. Esse evento está disponível somente via script. Este campo não é obrigatório.

(Nenhum)

On AfterRefresh

Ação a ser executada após atualização dos dados no gráfico. Necessita do nome do script a ser executado. Este campo não é obrigatório.

(Nenhum)

On ClickYAxis

Ação a ser executada após o evento de um clique simple sobre o eixo Y do gráfico. Necessita do nome do script a ser executado. Este campo não é obrigatório.

(Nenhum)

On ClickButtonLabelYAxis

Ação a ser executada após o evento de um clique simple sobre o botão do eixo Y (Botão de Rótulo). Necessita do nome do script a ser executado. Este campo não é obrigatório.

(Nenhum)

PlotCurves

ico1 Este item define o grupo de itens que descreverão o formato das curvas do gráfico, assim como quais vetores determinarão seus eixos.

Propriedades de identificação do objeto

Propriedade

Descrição

Default

Nome do item

Define o nome do item “PlotCurves” que será exibido na árvore do painel de projeto e será utilizado quando necessário referenciar o mesmo.

PloteCurves

Comentário

Permite a inclusão de um comentário acerca do objeto. Este campo não é obrigatório.

(Nenhum)

PlotCurve

ico2 Este item é responsável por organizar uma curva do gráfico. Pode-se com ele determinar o tipo de curva, a cor e quais eixos serão usados para plotar o gráfico. Este item deve ser inserido na árvore de projeto através do item Plot Curves.

Propriedades de identificação do objeto

Propriedade

Descrição

Default

Nome do item

Define o nome do item “PlotCurve” que será exibido na árvore do painel de projeto e será utilizado quando necessário referenciar o mesmo.

PlotCurve_NNN

Comentário

Permite a inclusão de um comentário acerca do objeto. Este campo não é obrigatório.

(Nenhum)

Propriedades Específicas

Propriedade

Descrição

Default

Nome da curva

Define a nomenclatura da curva. Este nome serão apresentado no gráfico quando necessário para algumas visualizações e edições.

(Nenhum)

Cor da curva

Define a cor da curva que será apresentada no gráfico. Se a curva for do tipo ponto, os pontos serão da cor definida neste campo.

000000FFh

Tipo da curva

Define o tipo de curva que serão apresentada no gráfico.

Opções:

  • Ponto e Linha - Cada ponto representa o cruzamento entre os valores de dois índices iguais dos eixo X e Y. A linha conecta dois pontos consecutivos.

  • Ponto- serão apresentados no gráfico apenas pontos conforme descrito anteriormente.

  • Linha - o apresentadas as linhas que conectam os pontos descritos anteriormente, porém os pontos não são visualizados.

Linha

Dados do eixo X

Pode-se selecionar um eixo definido em Plotaxis. Este eixo será o vetor de dados para o eixo X.

(Nenhum)

Dados do eixo Y

Pode-se selecionar um eixo definido em Plotaxis. Este eixo será o vetor de dados para o eixo Y.

(Nenhum)

PlotAxes

ico3 Este item define o grupo de itens que populará os dados dos eixos o qual se deseja plotar.

Identificação

Propriedade

Descrição

Default

Nome do item

Define o nome do item “PlotAxes” que será exibido na árvore do painel de projeto e ser utilizado quando necessário referenciar o mesmo.

PlotAxes

Comentário

Permite a inclusão de um comentário acerca do objeto. Este campo não é obrigatório.

(Nenhum)

PlotAxis

ico4 Este item representa um eixo a ser plotado no gráfico. Pode-se com ele definir como e quais dados serão incluídos no eixo. Este item deve ser adicionado na hierarquia através do item PlotAxes.

Identificação

Propriedade

Descrição

Default

Nome do item

Define o nome do item “PlotAxis” que será exibido na árvore do painel de projeto e será utilizado quando necessário referenciar o mesmo.

PlotAxis_NNN

Comentário

Permite a inclusão de um comentário acerca do objeto. Este campo não é obrigatório.

(Nenhum)

Argumentos

Neste campo pode-se inserir uma string que será o valor da propriedade Argument do item. A string fornecida é uma forma geral de passagem de parâmetros para os scripts associados ao objeto durante sua execução.

(Nenhum)

Propriedades Específicas

Propriedade

Descrição

Default

Script para atualização dados

Este script tem como função definir como o PlotAxis será populado. Necessita do nome do script a ser executado.

(Nenhum)

Origem dos dados do eixo

Define o modo de inserção dos dados no eixo.

via Script

PlotStyles

ico1 Este item define o grupo de itens que descreverão estilos de apresentação do gráfico. Estes atributos estão disponíveis para o HIscada Pro a partir da versão 1.0.08.

Identificação

Propriedade

Descrição

Default

Nome do item

Define o nome do item “PlotStyles” que será exibido na árvore do painel de projeto e será utilizado quando necessário referenciar o mesmo.

PlotStyles

Comentário

Permite a inclusão de um comentário acerca do objeto. Este campo não é obrigatório.

(Nenhum)

PlotStyle

ico5 Este item representa um estilo de apresentação do gráfico. Este item está disponível para o HIscada Pro a partir da versão 1.0.08.

Através da propriedade Style associada a um componente do tipo “Plot” é possível selecionar o estilo de apresentação deste componente “Plot” através das seguintes opções:

  • Sinalização através da manipulação da borda do gráfico

  • Sinalização através da apresentação de uma imagem de fundo do gráfico

Identificação

Propriedade

Descrição

Default

Nome do item

Define o nome do item “PlotStyle” que será exibido na árvore do painel de projeto e será utilizado quando necessário referenciar o mesmo.

PlotStyle_NNN

Comentário

Permite a inclusão de um comentário acerca do objeto. Este campo não é obrigatório.

(Nenhum)

Estilo do gráfico

Propriedade

Descrição

Default

Borda do gráfico visível Z4

Define o estilo da visualização da borda do gráfico.

Opções:

  • Sim - Apresenta a borda do gráfico de acordo com a configuração especificada nas seguintes propriedades: Estilo, Largura e Cor da borda.

  • Não - Não apresenta a borda do gráfico, sendo ocultado as propriedades associadas a configuração da borda do gráfico.

Não

Estilo da borda do gráfico

Z4 Define o estilo da borda do gráfico.

Opções:

  • Sólido ———–

  • Traço - - - - - -

  • Ponto … …

  • Traço Ponto -. -. -. -.

  • Traço Ponto Ponto -.. -.. -..

Traço

Largura da borda do gráfico

Z4 Define a largura da borda do gráfico.

2

Cor da borda do gráfico

Z4 Define a cor da borda do gráfico.

RGB(5,0,0)

Imagem de fundo visível Z5

Define o estilo da visualização de uma imagem de fundo do gráfico.

Opções:

  • Sim - Apresenta a imagem de fundo do gráfico.

  • Não - Não apresenta a imagem de fundo do gráfico”.

Não

Imagem somente dentro do gráfico

Z5 Define se a apresentação da imagem do fundo ocupa somente a área interna do gráfico ou toda a área externa do gráfico.

Opções:

  • Sim - Apresenta a imagem de fundo somente dentro da área interna do gráfico, sem ocupar a área externa utilizada pelos eixos dos gráficos.

  • Não - Apresenta a imagem de fundo do gráfico ocupando toda a área interna e externa do gráfico, ocupando a área utilizada pelos eixos do gráfico.

Não

Imagem de fundo do gráfico

Z5 Define a imagem de fundo a ser apresentada no gráfico.

(nenhuma)

Opções de ação e configuração em tempo de execução.

Com o viewer em execução, pressione o botão direito do mouse sobre o objeto trend. Ao faze-lo, abrirá um janela de opções como na imagem abaixo.

../_images/trend_viewer001.png

Janela de Opções

Opção

Descrição

Atualiza

Força atualização do trend.

Configura

Abre tela de configuração em tempo real do trend.

Imprime

Imprimi o gráfico no momento do comando.

Salva BMP

Gera imagem do gráfico no momento do comando.

Copia

Cria uma copia do gráfico no momento do comando.

Quando selecionado o item configuração, abrirá a janela “Configuração das Curvas do Gráfico”. Na janela contém 3 abas:

  • Curvas

  • Gráfico

  • Geral

../_images/trend_viewer002.png

Configuração para aba Curvas

Propriedade

Descrição

Nome da curva

Parâmetro não pode ser editado.

+/-

Ativa/Desativa a visualização da curva no gráfico.

Cor

Muda a cor da curva no gráfico.

–

Muda o tipo da curva no gráfico.
../_images/plot_viewer005.png

Configuração para aba Gráfico

Propriedade

Descrição

Gráfico

Configuração para o gráfico.

Cor fonte - Muda cor da fonte do gráfico.

Cor principal - Degrade para cor principal do gráfico.

Cor fundo - Degrade para cor de fundo do gráfico.

Grid

Configuração para Grid.

Cor grid - Cor da linhas do grid.

Habilitado - Ativa/Desativa visualização das linhas do grid.

Título

Configuração para Tilulo.

Cor da fonte - Cor do título do gráfico.

Habilitado - Ativa/Desativa visualização do título do gráfico.

Painel de Valores

Configuração para Painel de Valores.

Cor da fonte - Cor da fonte dos valores.

Cor de fundo - Cor do fundo do painel de valores.

Habilitado - Ativa/Desativa visualização do painel de valores.

Janela de tempo

Configuração para Janela de tempo.

Valor da janela(min) - Valor, em minutos, para a janela de tempo.

Atualização Periódica

Configuração para Atualização Periódica.

Habilita - Ativa/Desativa atualização periódica de valores.
../_images/plot_viewer006.png

Configuração para aba Geral

Propriedade

Descrição

Legenda

Ativa/desativa visualização das legendas.

Scroll bar

Ativa/desativa visualização das barras de rolagem.

Borda do gráfico

Ativa/desativa visualização das Bordas do gráfico.

Eixo X

Ativa/desativa visualização dos valores do eixo X.

Eixo Y

Ativa/desativa visualização dos valores do eixo Y.

Eixo Y: Escala máxima automática

Ativa/desativa escala máxima automática para eixo Y.

Eixo Y: Valor máximo da escala

Valor máximo para escala do eixo Y do gráfico.

Eixo Y: Escala mínima automática

Ativa/desativa escala mínima automática para eixo Y.

Eixo Y: Valor mínimo da escala

Valor mínimo para escala do eixo Y do gráfico.

API Lua

A lista das propriedades e atributos deste e outros componentes estão documentadas em Scripts e Acesso a atributos e funções de Componentes de Tela. A seguir apresentamos as tabelas com as propriedades e atributos de gerenciamento que podem ser utilizados via scripts, para o objeto descrito nessa página:

Atributos Comuns

São apresentados neste item os atributos que são comuns à grande maioria dos componentes de tela.

Atributos Comuns

Nome da Propriedade

Descrição

Visible

Torna o componente visível ou não.

Enabled

Habilita ou não a interação com o componente.

Top

Distância em pixels do topo do componente ao topo da tela em que está contido.

Left

Distância em pixels da lateral esquerda do componente à lateral esquerda da tela em que está contido.

Width

Largura em pixels do componente.

Height

Altura em pixels do componente.

Arguments

Texto preenchido no IDE na propriedade Argumentos.

Plot

Plot

Propriedades Específicas

Descrição

DoRefresh

A atribuição de qualquer valor força o refresh.

Style

Através desta propriedade pode-se selecionar um estilo para apresentação no gráfico. Os estilos disponíveis para seleção correspondem aos estilos criados no item “PlotStyles” associado a este componente “Plot”.

Plot

Funções Específicas

Descrição

GetAxis

Recebe como parâmetro o nome do objeto e retorna objeto do tipo Axis.

Exemplo de uso do Plot:

-- Obtem tela atual
local scr = Sender.Screen

local eixo_x = scr.Plot_001:GetAxis('x')
local eixo_y = scr.Plot_001:GetAxis('y')

eixo_x:Clear()
eixo_y:Clear()

for i = 1, 10 do
  eixo_x.AddData(i)
  eixo_y.AddData(i*2)
end

-- Navega na estrutura de componentes e força refresh no objeto Plot de nome Plot_001
-- A atribuição de qualquer valor força o refresh.
scr.Plot_001.DoRefresh = 1

Exemplo de utilização da propriedade “Style” de um Plot:

-- obtem o nome do estilo a ser atribuído ao gráfico
local txt_style = "PlotStyle_GOOD"

-- obtem acesso à tela onde esta o plot a ser atribuído o novo estilo
local scr = Screens.Get("Screen_Plot")

-- obtem o componente "Plot" desta tela
local plot_style = scr.Plot_001.Style

-- atribui o novo estilo ao componente plot
scr.Plot_001.Style = txt_style

Ver também
