Acesso ao sistema de arquivos via variável de sistema

Este recurso foi desenvolvido para permitir que, utilizando os recursos padrões disponíveis nos protocolos de comunição (ex MODBUS) seja possível a uma aplicação externa, ler ou escrever no sistema de arquivos do controlador.

Para tanto, foram definidos 4 endereços (na faixa de variáveis de sistema) que mapeiam diretamente em 4 comandos utilizados para executar qualquer um dos serviços disponíveis para acesso ao sistema de arquivo.

Estes comandos são:

FS_BEGIN_SVC	comando para definir e inicializar um serviço de acesso ao sistema de arquivos.
FS_STATUS	comando para obter o estado corrente de um serviço previamente solicitado.
FS_GET_DATA	comando para obter os dados disponibilizados por um serviço previamente solicitado.
FS_END_SVC	comando para terminar um serviço previamente solicitado.

Mapa de memória

A tabela a seguir define a faixa de memórias utilizada para os campos associados a cada um dos comandos disponíveis para acesso ao sistema de arquivos.

Endereço	R/W	LABEL	Descrição
F 4500	W	FS_BEGIN_SVC	Endereço inicial do campo de especificação do serviço a ser executado
:
F 4599			Fim do campo
F 4650	R	FS_STATUS	Endereço inicial do campo de status de execução do último serviço requisitado
:
F 4689			Fim do campo
F 4690	W	FS_END_SVC	Endereço inicial do campo de sinalização de fim de serviço
:
F 4699			Fim do campo
F 4700	R	FS_GET_DATA	Endereço inicial do campo de dados associado ao serviço a ser executado
:
F 4849			Fim do campo

Todos os pacotes de comunicação utilizados devem ter como variável inicial as variáveis definidas nesta tabela, tanto comandos de leituras, quanto de escrita. Desta forma, todos os comandos devem ser realizados em um único frame de comunicação para que funcionem.

Serviços disponíveis

A tabela a seguir apresenta os serviços disponíveis para serem executados via a sequência de comandos disponíveis para acesso ao sistema de arquivos, conforme apresentado anteriormante.

Serviço	Código	Descrição
OPEN FILE	9	Abre o arquivo especificado para leitura ou escrita.
READ FILE	26	Obtém dados a partir da posição corrente do cursor do arquivo previamente aberto como leitura.
WRITE FILE	25	Escreve os dados especificados a partir da posição corrente do cursor do arquivo previamente aberto como escrita.
CLOSE FILE	10	Fecha o arquivo previamente aberto e identificado pelo file handle especificado.
SEEK FILE	16	Posiciona o cursor do arquivo previamente aberto na posição especificada para leitura ou escrita.
REMOVE FILE	17	Elimina o arquivo especificado do sistema de arquivos do controlador.
READ DIR	24	Obtém informações dos objetos (arquivos e outros diretórios) de um diretório. Para obter todos os objetos de um determinado diretório, este comando deve ser executado mais de uma vez.

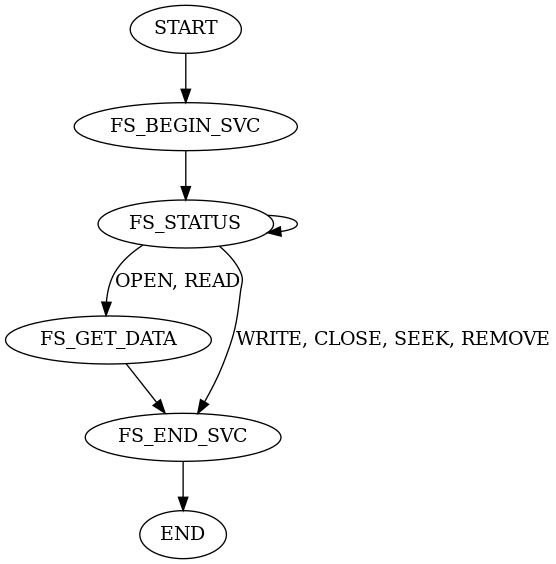

Para cada serviço solicitado, a sequência normal de execução dos comandos deve ser a especificada no diagrama a seguir:

Um serviço é iniciado através do envio de um comando FS_BEGIN_SVC. Após o envio do comando, deve-se verificar o estado de execução do mesmo através do comando FS_STATUS. Este comando deve ser continuamente enviado até que a resposta indique que o serviço terminou, indicando sucesso ou erro. Se o serviço executado possuir dados, os mesmos podem ser obtidos através do comando FS_GET_DATA. Uma vez terminado o processo deve-se notificar ao controlador que o serviço está concluído através do comando de FS_END_SVC.

Ocorrerá timeout do serviço pelo controlador, caso o serviço não seja acessado durante um tempo de 3 segundos, que é fixo, entre cada comando. Se ocorrer este timeout, o sistema de arquivos ficará disponível para outros serviços adivindos do mesmo canal de comunicação, o que pode ocasionar a perda do serviço iniciado. Existe também um timeout para arquivos abertos pela comunicação. Neste caso, um arquivo aberto pela comunicação, que não seja acessado depois de 10 segundos desde sua última transação, será fechado.

Especificação dos comandos de acesso ao sistema de arquivo

Conforme já mencionado anteriormente, os serviços de acesso ao sistema de arquivo são executados através de 4 comandos a saber, FS_BEGIN_SVC, FS_STATUS, FS_GET_DATA, FS_END_SVC. As sessões seguintes definem os parâmetros para estes comandos na execução de cada um dos serviços disponíveis.

Comando FS_BEGIN_SVC

Este é um comando de escrita que tem por função iniciar a execução de um serviço de acesso ao sistema de arquivo no equipamento remoto. Para cada tipo de serviço, este comando possui parâmetros distindos, definidos a seguir:

FS_BEGIN_SVC: OPEN FILE

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado [9]
MODE	1	Modo de abertura do arquivo. Vide tabela de modo de abertura do arquivo para as opções disponíveis
ATRIBUTE	1	Atributos de abertura do arquivo. Vide tabela de atributos de abertura do arquivo para a opções disponíveis.
NAME	1..24	Nome do arquivo a ser aberto. O nome do arquivo deve ser montado em variáveis M (ou Holding Registers) consecutivas, com delimitador de fim de texto igual a zero (’0’). O nome deve conter o path completo do arquivo com o separador de diretórios igual a “/”.
		Ex: dados/hist01.dat
Total: 4..27 variáveis

Tabela de modo de abertura de arquivo

Label	Código	Descrição
FM_CREATE	1	Criação de arquivo para leitura e escrita
FM_READ	2	Abertura de arquivo para leitura apenas
FM_WRITE	4	Abertura para escrita no inicio do arquivo
FM_APPEND	8	bertura para escrita no final do arquivo

Atributos associados ao arquivo

Label	Código (hexa)	Descrição
ATTR_VISIBLE	0x00	Arquivo padrao
ATTR_HIDDEN	0x01	Arquivo não aparace na lista de diretórios
ATTR_READONLY	0x02	Arquivo com acesso apenas de leitura
ATTR_LOCK	0x04	Arquivo não pode ser apagado enquanto tiver este flag
ATTR_SYSTEM	0x08	Arquivo não pode ser apagado por programa Ladder apenas pelo ambiente de programação
ATTR_PROGRAM	0x10	Arquivo é um programa ladder carregável pelo PLC
ATTR_PROJECT	0x20	Arquivo é um projeto do ambiente
ATTR_FILE	0x40	Arquivo não é manipulado por programa Ladder (PLC como pen-drive)
ATTR_DATA	0x80	Arquivo é uma base de dados carregável pelo PLC
ATTR_FIFO	0x100	Arquivo é uma FIFO (buffer circular)
ATTR_RECORD	0x200	Arquivo é uma coleção de registro
ATTR_DIR	0x400	Entrada de diretório

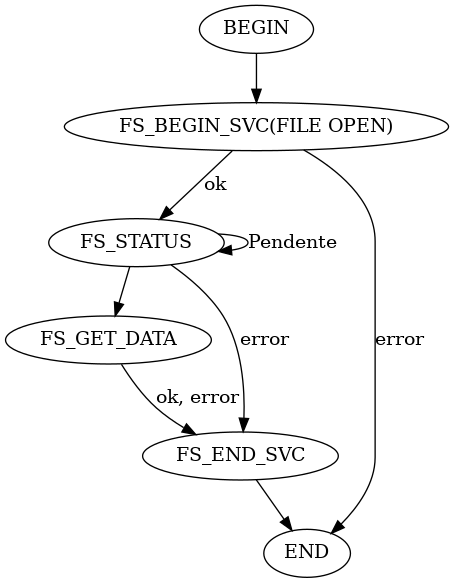

Sequência de comandos para serviço FILE OPEN

FS_BEGIN_SVC: READ FILE

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado [26]
FH	1	Identificador do arquivo a ser lido (file Handler) obtido na serviço OPEN FILE.
LEN	1	Número de bytes a serem lidos do arquivo. O conteúdo requisitado por este serviço deve ser obtido pelo comando FS_GET_DATA e será retornado para o cliente como uma sequencia de variáveis M (Holding Register). Quando o número de bytes solicitados for impar, o byte mais significafivo da última variável será preenchido com um valor qualquer (inválido). O número máximo permitido é de 242 bytes.
Total: 3 variáveis

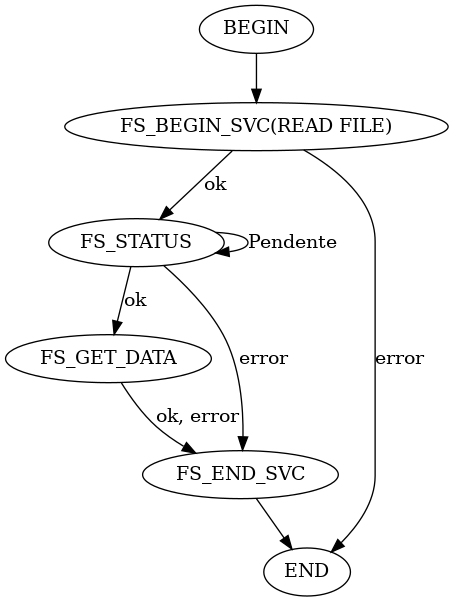

Sequência de comandos para serviço READ FILE

FS_BEGIN_SVC: WRITE FILE

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado [25]
FH	1	Identificador do arquivo a ser escrita (file handler) obtido na serviço OPEN FILE.
LEN	1	Número de bytes a serem escritos no arquivo. Este conteudo é especificado no campo DATA como uma sequência de variáveis M (Holding Register). Neste caso, quando o número de bytes enviados for ímpar, o byte mais significafivo da última variável não será processado podendo assumir qualquer valor. O valor máximo é de 240 bytes.
DATA	1..120	Conteúdo a ser escrito no arquivo.
Total: 4 .. 123 variáveis

Sequência de comandos para serviço FILE WRITE

FS_BEGIN_SVC: CLOSE FILE

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado [10]
FH	1	Identificador do arquivo a ser fechado (file handler) obtido no serviço OPEN FILE.
Total: 2 variáveis

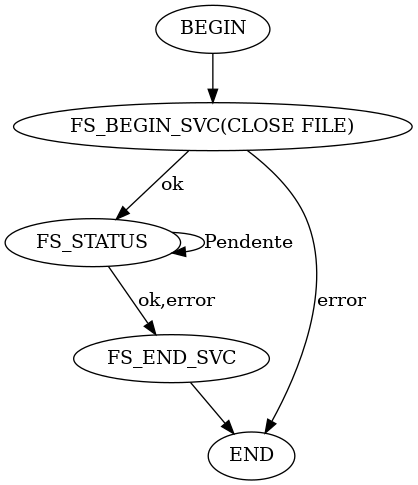

Sequência de comandos para serviço CLOSE FILE

FS_BEGIN_SVC: SEEK FILE

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado [16]
FH	1	Identificador do arquivo a ser fechado (file handler) obtido na serviço OPEN FILE.
ORIG	1	Origem a ser considerada para o deslocamento.
		Pode ser: 0: inicio do arquivo, 1: posição corrente do cursor, 2: fim do arquivo
OFFSET	2	Offset em 32 bits a partir da origem especificada. A primeira variável armazena a word (16bits) menos significativa do offset (resto da divisão inteira de offset/0x10000). A segunda variável armazena a word (16bits) mais significativa do offset, ou seja, o valor inteiro da divisão de offset/0x10000.
Total: 5 variáveis

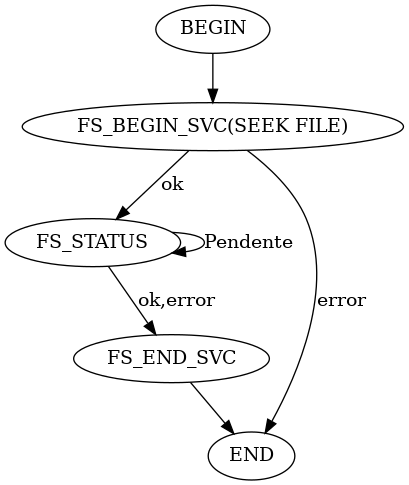

Sequência de comandos para serviço SEEK FILE

FS_BEGIN_SVC: REMOVE FILE

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado [17]
NAME	1..24	Nome do arquivo a ser aberto. O nome do arquivo deve ser montado em variáveis M (ou Holding Registers) consecutivas, com delimitador de fim de texto igual a zero. O nome deve conter o path completo do arquivo com o separador de diretórios igual a “/”.
		Ex: dados/hist01.dat
Total: 2..25 variáveis

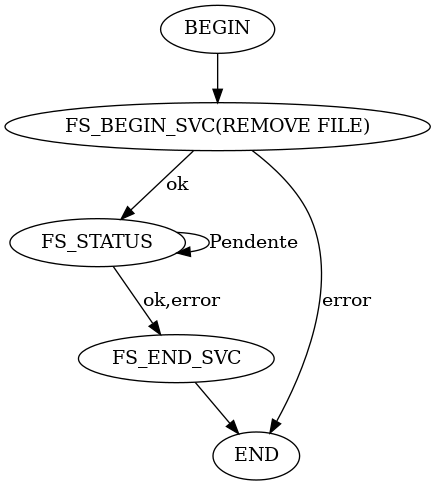

Sequência de comandos para serviço REMOVE FILE

FS_BEGIN_SVC: READ DIR

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado [24]
FLAG_INIT	1	Flag que indica quando a leitura em um diretório deve ser reinicalizada. Quando seu valor é igual a zero, o comando realiza a leitura e analisa do diretório passado neste comando. Quando diferente de zero, obtem o próximo arquivo/diretório do diretório passado inicialmente, não sendo necessário repassar o diretório novamente.
PATH	1..24	Caminho absoluto de um diretório do controlador. Este deve ser montado em variáveis M (ou Holding Registers) consecutivas, com delimitador de fim de texto igual a zero. O separador de diretórios deve ser igual a “/”.
		Ex: dados/pasta1
Total: 3..26 variáveis

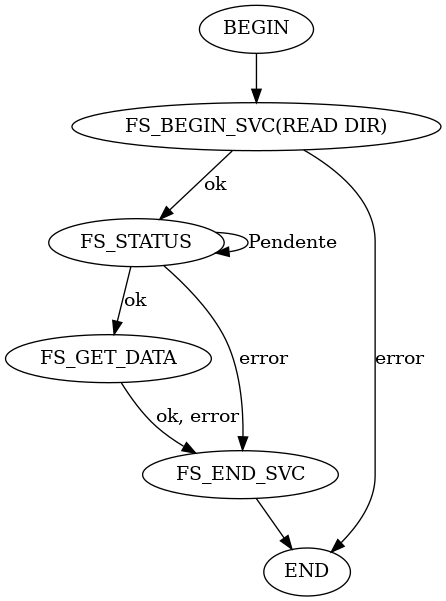

Sequência de comandos para serviço READ DIR

Códigos de retorno do comando FS_BEGIN_SVC

Label	Código	Descrição
SUCCESS	0	Função executada com sucesso
		Falhas de comunicação. Vide tabela de falhas de comunicação

Códigos de retorno gerados pelo processo de comunicação

Label	Código	Descrição
SUCCESS	0	Função executada com sucesso
RC_CO_PENDING	62	Comando de comunicação com tratamento pendente.
RC_CO_CONEX_FAIL	63	Falha no processo de conexão ou desconexão.
RC_CO_COM_ERR	70	Erro genérico de comunicação.
RC_CO_CHA_CLO	72	Canal de comunicação fechado (inativo).
RC_CO_INV_CHA	74	Identificador do canal inválido.
RC_CO_REC_TMO	79	Timeout na recepcão de caracter.
RC_CO_OVR_ERR	82	Erro de overrun.
RC_CO_PAR_ERR	83	Erro de paridade.
RC_CO_FRM_ERR	84	Erro de framming.
RC_CO_CRC_ERR	85	Erro de CRC.
RC_CO_CMD_DENIED	91	Comando recusado por restrições de segurança.
RC_COM_RFRM_TMO	94	Timeout na recepção de frame.

Para mais informações sobre códigos de erros retornados pelos controladores consulte a tabela RET_CODE - Códigos de retorno do firmware G5.

Comando FS_STATUS_SVC

Este é um comando de leitura que tem por função obter o status da execução de um serviço previamente iniciado pelo comando FS_BEGIN_SVC. Para todos os serviços disponíveis, o comando de status retorna os mesmos parâmetros, especificados na tabela a seguir:

Parametro	Variáveis	Descrição
STATUS_CODE	1	Código de status de execução do servico. Se igual a zero indica que o serviço ativado anteriormente foi concluido com sucesso. Se igual a 16 indica que o serviço corrente ainda esta em execução (não concluido ainda). Quando diferente de zero ou 16 indica uma condição de falha no processo.
DATA_LEN	1	Quantidade de dados solicitados disponíveis para serem lidos através do comando FS_GET_DATA
Total: 2 variáveis

Códigos de retorno do comando FS_STATUS_SVC

Label	Código	Descrição
SUCCESS	0	Função executada com sucesso
RC_GL_CMD_PEND	16	Tratamento do comando pendente.
RC_FS_FULL	26	Tabela de alocação cheia
RC_FS_INV_SERVICE	23	Serviço inválido solicitado
RC_FS_NO_SERVICE	24	Serviço não iniciou ou foi abortado
RC_FS_INV_PWD	17	Senha inválida no processo de autenticação
RC_FS_WRITE	32	Falha ao escrever dados no arquivo
RC_FS_READ	31	Falha ao ler dados do arquivo
RC_FS_CORRUPT	167	FBT ou DET podem estar corrompidas
RC_FS_INV_OPER_MODE	168	Modo de operação incompátivel com estado do arquivo (Leitura em arquivo aberto para escrita ou vice-versa
RC_FS_WRITE_LOCK	170	Arquiuvo já está aberto para escrita
RC_FS_INVALIDNAME	173	O nome de arquivo é inválido
RC_FS_NOTFOUND	174	O arquivo não foi encontrado
RC_FS_DUPLICATED	175	O arquivo já existe
RC_FS_OPEN_LIMIT	176	Numero máximo de arquivos abertos
RC_FS_INVALID_HANDLE	177	Handle de arquivo aberto inválido
RC_FS_INVALID_DIR	178	O diretório é inexistente
		Falhas de comunicação. Vide tabela de falhas de comunicação

Para mais informações sobre códigos de erros retornados pelos controladores consulte a tabela RET_CODE - Códigos de retorno do firmware G5.

Comando FS_GET_DATA_SVC

Este é um comando de leitura que tem por função obter os dados solicitados pelo serviço previamente iniciado pelo comando FS_BEGIN_SVC. Para cada tipo de serviço, este comando possui parâmetros distindos, definidos a seguir:

FS_GET_DATA_SVC: OPEN FILE

Parametro	Variáveis	Descrição
FH	1	File handle do arquivo aberto
Total: 1 variáveis

FS_GET_DATA_SVC: READ FILE

Parametro	Variáveis	Descrição
FH	1	File handle do arquivo aberto
LEN	1	Número de bytes validos no buffer recebido
DATA	LEN / 2	Buffer de variáveis com o conteúdo obtido do arquivo
Total: 3..123 variáveis

FS_GET_DATA_SVC: WRITE FILE

Não existe comando de FS_GET_DATA_SVC para o serviço de WRITE FILE. Se enviado este comando para o serviço WRITE FILE é retornado código RC_GL_INV_CMD de comando não disponível.

FS_GET_DATA_SVC: CLOSE FILE

Não existe comando de FS_GET_DATA_SVC para o serviço de CLOSE FILE. Se enviado este comando para o serviço WRITE FILE é retornado código RC_GL_INV_CMD de comando não disponível.

FS_GET_DATA_SVC: REMOVE FILE

Não existe comando de FS_GET_DATA_SVC para o serviço de REMOVE FILE. Se enviado este comando para o serviço WRITE FILE é retornado código RC_GL_INV_CMD de comando não disponível.

FS_GET_DATA_SVC: SEEK FILE

Não existe comando de FS_GET_DATA_SVC para o serviço de SEEK FILE. Se enviado este comando para o serviço WRITE FILE é retornado código RC_GL_INV_CMD de comando não disponível.

FS_GET_DATA_SVC: READ DIR

Parametro	Variáveis	Descrição
STATUS	1	Status do Arquivo. Indica que não há mais objetos no diretório.
ATT	1	Atributos do objeto recebido. Veja a tabela de atributos de arquivos para mais detalhes.
NAME	24	Nome do arquivo. O nome do arquivo é composto em em variáveis M (ou Holding Registers) consecutivas, com delimitador de fim de texto igual a zero. As demais memória tem valor iguais a zero.
CREATE_DATE	6	Data de criação do arquivo. A data é composta na sequência dada abaixo, cada valor em uma variável M (ou Holding Registers).
		Formato: [ano][mês][dia][hora][min][seg]
Total: 32 variáveis

Códigos de retorno do comando FS_GET_DATA_SVC

Label	Código	Descrição
SUCCESS	0	Função executada com sucesso
RC_GL_INV_CMD	6	Comando inválido ou nao reconhecido.
RC_GL_CMD_PEND	16	Tratamento do comando pendente.
RC_FS_INV_SERVICE	23	Serviço inválido solicitado
RC_FS_NO_SERVICE	24	Serviço não iniciou ou foi abortado
RC_FS_INV_PWD	17	Senha inválida no processo de autenticação
RC_FS_WRITE	32	Falha ao escrever dados no arquivo
RC_FS_READ	31	Falha ao ler dados do arquivo
		Falhas de comunicação. Vide tabela de falhas de comunicação

Para mais informações sobre códigos de erros retornados pelos controladores consulte a tabela RET_CODE - Códigos de retorno do firmware G5.

Comando FS_END_SVC

Este é um comando utilizado para terminar a execução de um serviço previamente iniciado pelo comando FS_BEGIN_SVC. Para todos os tipos de serviço, este comando possui o mesmo formato:

Parametro	Variáveis	Descrição
SVC_CODE	1	Código do serviço a ser executado
SUB_CMD	1	Subcomando associado [1]
Total: 2 variáveis

Códigos de retorno do comando FS_END_SVC

Label	Código	Descrição
		Falhas de comunicação. Vide tabela de falhas de comunicação

Para mais informações sobre códigos de erros retornados pelos controladores consulte a tabela RET_CODE - Códigos de retorno do firmware G5.
