Seletor de variáveis

É exibido ao selecionar um campo a ser preenchido por uma variável, lista as possíveis variáveis a serem associadas: da tabela de variáveis ou canais do módulo de I/O do equipamento, de acordo com os Tipos de dados aceitos pelo bloco utilizado.

Nota

A partir da versão 2.2.18 do HIstudio o seletor de variáveis permite selecionar variáveis específicas de tipos de dados do tipo Estrutura, indicando-as da seguinte forma: “ Variável … “ e exibindo as opções. Veja o exemplo abaixo:

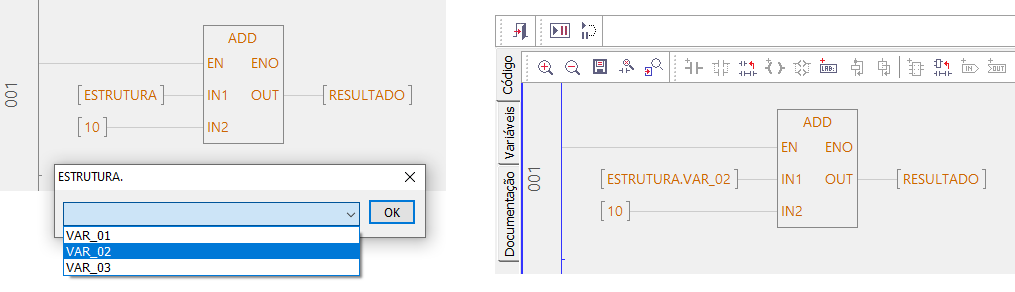

Fig. 92 Seletor de variáveis específicas de tipos de dados do tipo Estrutura.
