Procura equipamento em rede
Imagem |
|
Atalho |
CTRL + F11 |
Caminho |

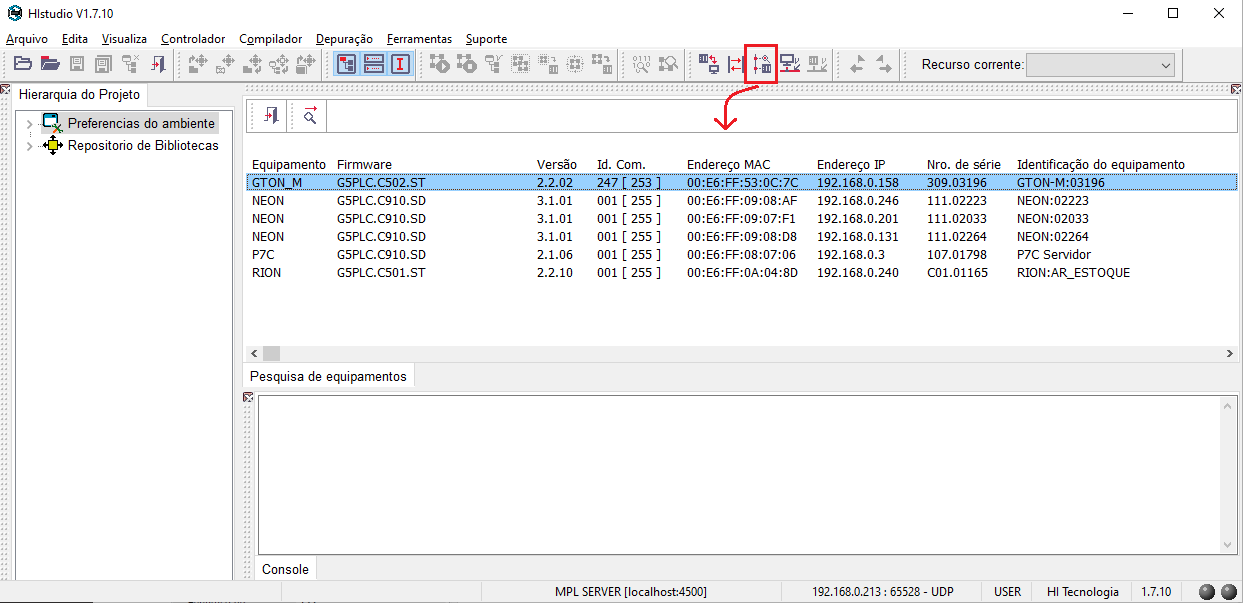

Pesquisa na intranet pelos equipamentos conectados e apresenta a lista dos mesmos.
Para cada equipamento encontrado são apresentadas as seguintes informações:
Equipamento |
Nome da família do equipamento identificado |
Firmware |
Tipo de firmware associado ao equipamento |
Versão |
Versão do firmware associado ao equipamento |
Id. Com. |
Endereço de comunicação programado no equipamento |
Endereço MAC |
MAC address do controlador ethernet associado ao equipamento |
Endereço IP |
Endereço IP associado ao equipamento |
Nro de série |
Número de série do equipamento |
Identificação do equipamento |
Texto de identificação do equipamento programado pelo usuário. Este texto é definido no painel de configuração de comunicação do equipamento Por default é apresentado o nome da família e o número de série do equipamento, até que o usuário altere este texto. |
Comandos da tela de pesquisa

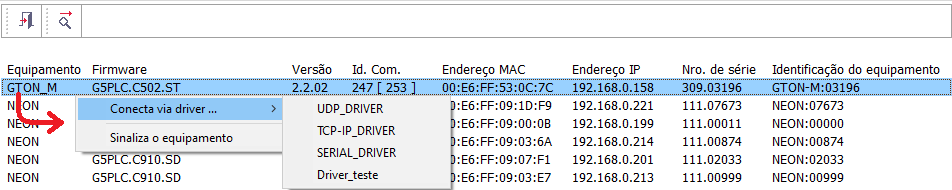

Ao selecionar um dos equipamentos na lista apresentada e pressionar o botão direito do mouse é apresentado o menu a seguir:
Conecta ao equipamento via UDP (Porta 65528)
Esta opção reconfigura o servidor de comunicação do ambiente se não houver projeto carregado ou, o servidor de comunicação do projeto corrente, para acessar o equipamento selecionado. O comando procura no servidor por um driver UDP e, caso encontre, reconfigura o mesmo com o IP do equipamento selecionado e a porta default de controle dos equipamentos com firmware G5 (porta 65528). Se o processo for executado com sucesso é ativado um comando de conexão e em seguida esta tela é fechada. Após este processo concluído com sucesso o HIstudio estará conectado ao equipamento selecionado via UDP. As informações de configuração de comunicação correntes podem ser visualizadas na barra inferior do HIstudio. O comando valida o endereço de comunicação para acesso ao equipamento selecionado, se o endereço corrente for diferente do endereço global (255) e o equipamento possuir um endereço diferente o endereço é modificado de forma a viabilizar a comunicação. Esta alteração é notificada no console.
Conecta ao equipamento via TCP (Porta 502)
Esta opção reconfigura o servidor de comunicação do ambiente se não houver projeto carregado ou, o servidor de comunicação do projeto corrente, para acessar o equipamento selecionado. O comando procura no servidor por um driver TCP/IP e, caso encontre, reconfigura o mesmo com o IP do equipamento selecionado e a porta default MODBUS-TCP (porta 502). Se o processo for executado com sucesso é ativado um comando de conexão e em seguida esta tela é fechada. Após este processo concluído com sucesso o HIstudio estará conectado ao equipamento selecionado via UDP. As informações de configuração de comunicação correntes podem ser visualizadas na barra inferior do HIstudio. O comando valida o endereço de comunicação para acesso ao equipamento selecionado, se o endereço corrente for diferente do endereço global (255) e o equipamento possuir um endereço diferente o endereço é modificado de forma a viabilizar a comunicação. Esta alteração é notificada no console.
Conecta ao equipamento via serial
Esta opção reconfigura o servidor de comunicação do ambiente se não houver projeto carregado ou, o servidor de comunicação do projeto corrente, para acessar o equipamento selecionado. O comando procura no servidor inicialmente por um driver serial do tipo RS485 e, se não encontrado, procura por um driver serial do tipo Cable. Caso obtido o driver com sucesso o mesmo é configurado para operação com baudrate de 38400, sem paridade, 8 bits de dados e 1 stop bit (configuração default dos equipamentos com firmware G5). Se o processo for executado com sucesso é ativado um comando de conexão e em seguida esta tela é fechada. Após este processo concluído com sucesso o HIstudio estará conectado ao equipamento selecionado via UDP. As informações de configuração de comunicação correntes podem ser visualizadas na barra inferior do HIstudio. O comando valida o endereço de comunicação para acesso ao equipamento selecionado, se o endereço corrente for diferente do endereço global (255) e o equipamento possuir um endereço diferente o endereço é modificado de forma a viabilizar a comunicação. Esta alteração é notificada no console.
Conecta ao equipamento via Driver_teste
Foi criado este driver na hierarquia do projeto “Server_1”, o que significa que as configurações desta opção foram customizadas.
Sinaliza o equipamento
Esta opção envia um comando ao equipamento selecionado que mantém o led de operação ativado por aproximadamente 15 segundos. Isto serve para identificar visualmente qual o equipamento que está sendo acessado no caso de existir mais de um na rede pesquisada.
