Editor de Telas Sinópticas

Quando é feito um duplo clique sobre uma tela no painel de projeto, será aberta uma aba no Painel de Trabalho com visualização gráfica da tela, junto com seus objetos de tela. Nesta visualização é possível a movimentação dos objetos, alinhamento, cópia entre outras funções atuantes na interface com o usuário. Esta interface está apresentada abaixo:

Fig. Editor de telas

Quando é feito um clique simples com o botão direito do mouse, é aberto um menu pop-up cujos comandos estão descritos na tabela subsequente.

Fig. Menu pop-up do editor de telas

O menu pop-up tem a função de auxiliar a edição de visualização de telas no módulo Viewer. Das funções contidas neste menu estão presentes funções como alinhamento de objetos com referência a outros, ordenação e permissão de movimentação dos objetos.

Menu pop-up do editor de telas
Ícone	Opções | Descrição
	Fecha tela		Esta opção finaliza a aba de edição da tela correspondente no editor de tela.
	Parâmetros do Grid…		Esta opção abre uma caixa configurações do grid da tela que é apresentado em Configuração do Grid.
	Ordenação		Define a ordem em que os objetos de tela serão apresentados, definindo qual objeto será apresentado na frente ou atrás. A descrição dos possíveis métodos de ordenação está descrita na tabela Ordenação.
	Alinhamento		Define o alinhamento dos objetos focados um em relação ao outro. A descrição dos possíveis métodos de alinhamento está descrita na tabela Alinhamento.
	Formato		Define o formato dos objetos que forem focados a partir de um outro objeto de referência. A descrição dos possíveis métodos de formatação está descrita na tabela Formato.
	Copia		Os itens na árvore do projeto que estiverem em foco serão copiados.
	Recorta		Os itens na árvore de projeto que estiverem em foco serão recortados, ou seja, serão eliminados de suas posições correntes, e se necessário podem ser colados em outra tela ou posição.
	Cola		Se um ou mais itens da árvore de projeto forem copiados ou recortados, esta opção fará a transferência de informação para o item que estiver em foco.
	Apaga		Esta opção deleta os objetos de tela selecionados.
	Habilita movimentação		Permite ou não a movimentação dos objetos de tela com o uso do mouse. Se este campo for habilitado, um ícone em forma de “v” será apresentado no campo.
	Habilita redimensionamento		Permite ou não o redimensionamento dos objetos de tela com o uso do mouse. Se este campo for habilitado, um ícone em forma de “v” será apresentado no campo.

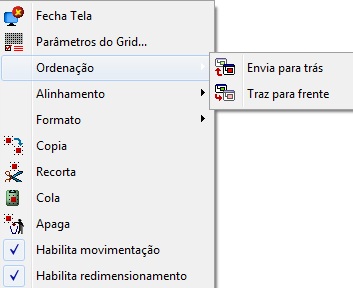

Ordenação
Ícone	Opções	Descrição
	Envia para trás	Move o objeto em foco para a primeira posição, ou seja, atrás de todos os outros objetos na tela.
	Traz para frente	Move o objeto em foco para a última posição, ou seja, a frente de todos os outros objetos na tela.

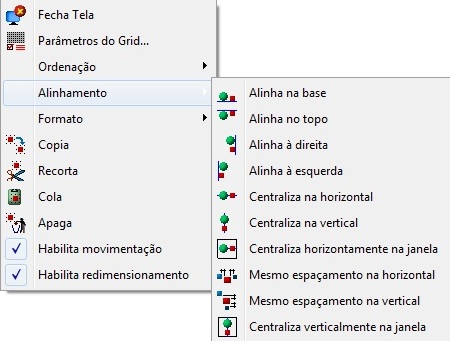

Fig. Alinhamento dos objetos de tela

Alinhamento
Ícone	Opções	Descrição
	Alinha na base	Alinha os objetos em foco em relação à parte inferior do último objeto selecionado.
	Alinha no topo	Alinha os objetos em foco em relação à parte superior do último objeto selecionado.
	Alinha à direita	Alinha os objetos em foco em relação a parte mais à direita do último objeto selecionado.
	Alinha à esquerda	Alinha os objetos em foco em relação a parte mais à esquerda do último objeto selecionado
	Centraliza na horizontal	Alinha o eixo horizontal central dos objetos em foco em relação ao eixo horizontal central do último objeto selecionado.
	Centraliza na vertical	Alinha o eixo vertical central dos objetos em foco em relação ao eixo vertical central do último objeto selecionado.
	Centraliza horizontalmente na janela	Alinha o eixo horizontal central dos objetos em foco em relação ao eixo horizontal central da janela corrente.
	Mesmo espaçamento na horizontal	Alinha os objetos de tela de forma que fiquem equidistantes horizontalmente.
	Mesmo espaçamento na vertical	Alinha os objetos de tela de forma que fiquem equidistantes verticalmente.
	Centraliza verticalmente na janela	Alinha o eixo vertical central dos objetos em foco em relação ao eixo vertical central da tela.

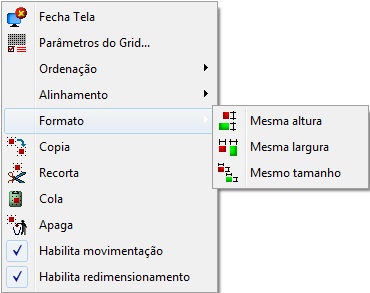

Fig. Formato dos objetos de tela

Formato
Ícone	Opções	Descrição
	Mesma altura	Formata os objetos em foco de forma que tenham a mesma altura do último objeto selecionado.
	Mesma largura	Formata os objetos em foco de forma que tenham a mesma largura do último objeto selecionado.
	Mesmo tamanho	Formata os objetos em foco de forma que tenham o mesmo tamanho, ou seja, mesma altura e mesma largura do último objeto selecionado.

Configuração do Grid

Quando selecionada a opção de “Grid Settings…” no menu pop-up do editor de tela, abre-se uma janela para configurações do grid da tela, esta janela é apresentada na figura a seguir:

Fig. Configuração do grid

Neste formulário temos as seguintes configurações associadas ao grid do editor de telas:

Grid Config
Propriedade	Descrição	Default
Apresenta	Habilita ou não o grid da tela.	Habilitado
Posiciona no grid	Quando habilitado força o objeto de tela ser alinhado ao grid da tela.	Habilitado
Cor	Define a cor do grid.	Preta
Espaçamento	Define o espaçamento em pixels do grid da tela.	4
