MON - Monitor remoto do MCS

O MON (MPL Monitor) é um aplicativo que pode operar como configurador e também como cliente do MCS. Na condição de configurador ele é utilizado para criar o arquivo de configuração do servidor MCS. Na mesma interface alterando-se apenas o modo de operação do MON é possível operar como um cliente do MCS, neste caso é possível também monitorar o funcionamento do servidor.

Interface de operação

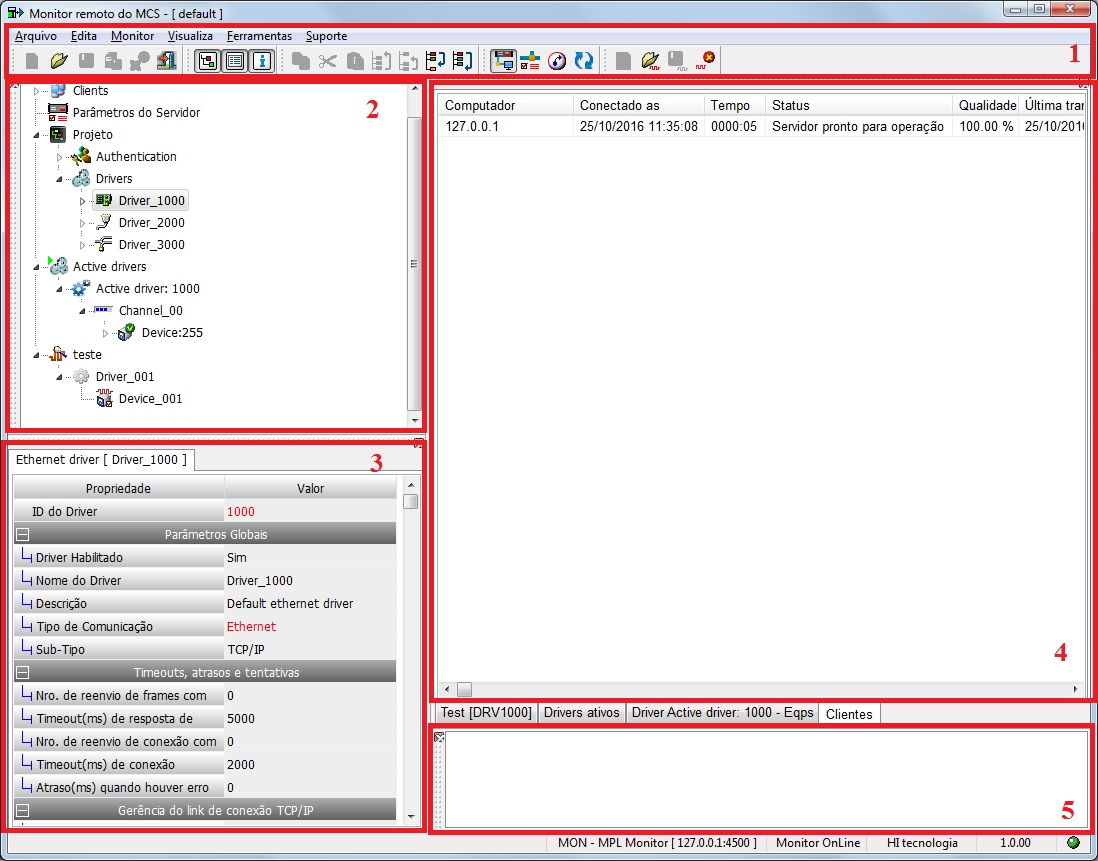

A interface do MON dispõe de um ambiente interativo subdividido em 5 áreas principais conforme apresentado na figura a seguir:

Área 1 - Menu de comandos e Barra de Botões

Esta área possui o menu principal do ambiente e uma barra de botões, permitido ao usuário acesso a todas as funcionalidades disponíveis. As funcionalidades mais comuns, além de estarem disponíveis no menu principal, possuem também um botão na barra de botões para facilitar o acesso.

• Comandos do menu principal
• Barra de botões da tela principal

Área 2 - Painel de Projeto

Apresenta de forma estruturada os itens de configuração do projeto e do ambiente. Quando operando no modo OffLine o painel é utilizado para criação dos itens de configuração do servidor. Já no modo Online o painel pode ser utilizado para interação com o servidor permitindo que usuário visualize e altere os parâmetros dos itens no servidor.

• Itens de configuração do ambiente
• Itens de configuração de acesso ao servidor
• Itens de configuração do servidor conectado
• Itens de Projeto
• Itens de status e teste

Área 3 - Painel de Propriedades

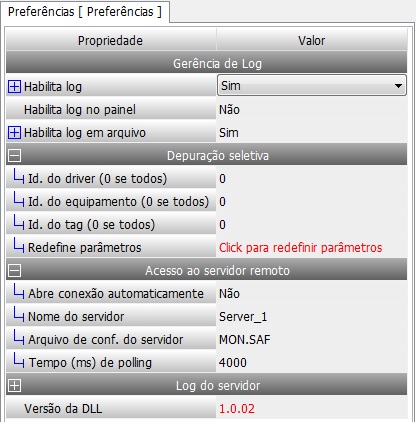

Este painel possui um editor de propriedades para cada tipo de item do projeto ou da aplicação que tem necessidade de ser parametrizado e/ou visualizado pelo usuário.

Para editar um item qualquer o selecione no painel de projeto e, caso o item selecionado possua parâmetros de configuração e visualização estes parâmetros serão automaticamente apresentados no editor de propriedades onde o usuário será capaz de interagir com cada um dos parâmetros associados ao item. Os parâmetros que não puderem ser alterados pelo usuário são apresentados na cor vermelha. Caso contrário o usuário poderá modificar os parâmetros editando ou selecionando diretamente sobre o campo do editor.

Para agrupar os itens de forma funcional o editor pode ocultar vários itens associando-os a um item visível. Neste caso um sinal de + antecede o item. Quando o usuário clica no sinal o editor automaticamente expande todos os itens do grupo apresentando-os para o usuário.

Área 4 - Painel de Trabalho

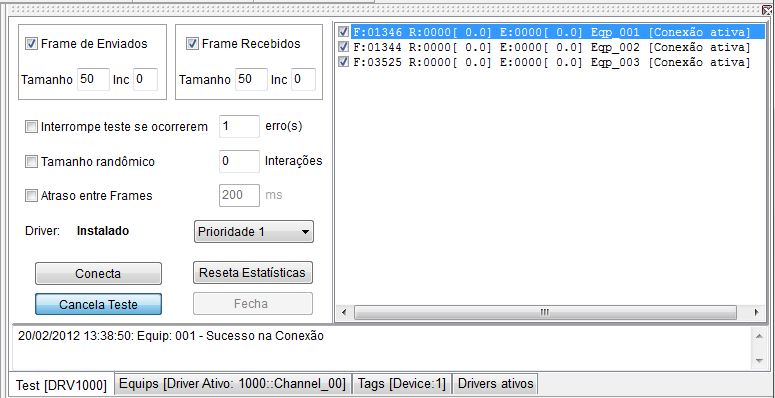

O painel de trabalho é utilizado para fornecer informações sobre os clientes e drivers ativos, status de conexão dos equipamentos de cada driver e dos Tags de cada equipamento. Adicionalmente o painel de trabalho permite apresentar uma tela de teste de comunicação com os equipamentos remotos selecionados pelo usuário.

• Painel de clientes ativos.
• Painel de drivers ativos.
• Painel de equipamentos ativos.
• Painel de tags registrados.
• Painel de teste de equipamentos.

Área 5 - Painel de Informações

Este painel permite apresentar o registro das ações realizadas pelo usuário e visualizar as informações direcionadas para o arquivo de log.
