Status dos módulos
Descrição
A partir da versão 2.2.14 do HIstudio, as imagens associadas aos itens dos módulos de I/O do equipamento conectado são alteradas dinamicamente de forma a indicar visualmente quais módulos estão operacionais e quais possuem falhas:
|
|
Status: módulo operacional

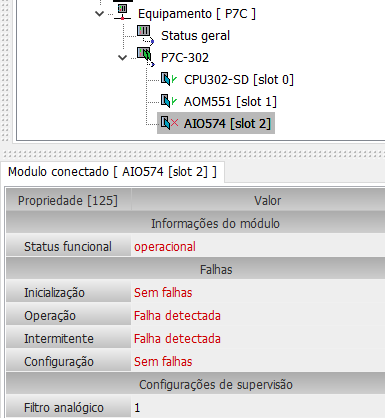

Status: módulo com falha(s)Clique no módulo indicado com falha para consultar no painel de propriedades qual o tipo de falha detectada. Exemplo:
Importante
Para utilizar este recurso é preciso obter os firmwares mais recentes.
Atributos de Interface
Informações do módulo |
|
|---|---|
Status funcional |
Status de funcionamento do módulo |
Falhas |
|
|---|---|
Inicialização |
Indica se há falha de inicialização |
Operação |
Indica se há falha de operação |
Intermitente |
Indica se há falha de intermitente |
Configuração |
Indica se há falha de configuração |
Configurações de supervisão |
|
|---|---|
Filtro analógico |
Valor do filtro analógico |
