Teste de Comunicação

Caminho	Ferramentas/Comunicação/Teste de comunicação
Tecla de atalho	Nenhuma
Botão

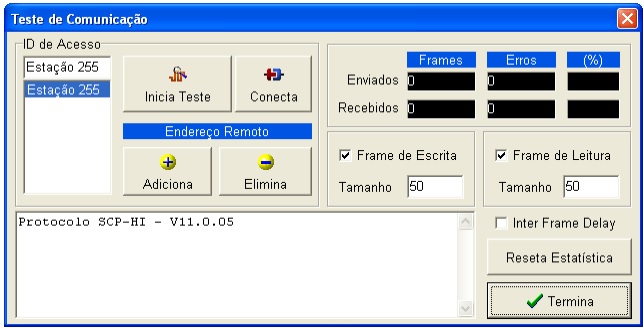

Permite realizar testes de comunicação com um PLC conectado. São permitidos testes de estabelecimento de conexão, leitura e escrita de pacotes (“frames”) de dados. Uma vez ativado este comando, é apresentada da tela a seguir:

Gerência de Estações

A primeira etapa a ser configurada refere-se a especificação das estações que se deseja realizar os testes de comunicação. Pode-se realizar testes com um única estação ou com um conjunto de estações simultâneas.

Para especificar o endereço das respectivas estações, tem-se disponível, na primeira linha da tabela mostrada acima, um campo para especificar as estações que se deseja adicionar. As estações adicionadas são mostradas na lista imediatamente abaixo desta primeira linha de entrada de dados.

Botão Adiciona: Para adicionar uma nova estação a lista de estações, deve-se inicialmente especificar apenas o endereço (número) da estação na primeira linha de entrada de dados e em seguida selecionar este botão “Adiciona”. A nova estação adicionada aparecerá na lista de estações.

Botão Elimina: Para eliminar uma estação da lista de estações, deve-se inicialmente selecionar a respectiva estação que se deseja eliminar da lista de estações (click do mouse sobre a estação desejada) e em seguida selecionar este botão “Elimina”. A estação selecionada é eliminada da lista de estações.

Comandos de Teste

Conecta: O usuário pode testar a conexão individual com cada uma das estações presentes na lista de estações. Para tal, deve-se selecionar uma única estação de cada vez da lista de estações (click do mouse sobre a estação desejada) e, em seguida, selecionar este botão “Conecta”. É realizada uma tentativa de conexão com a estação selecionada e o resultado é mostrado na área de informações a direita desta tela de teste. Para testar a conexão com outra estação, basta selecioná-la na lista e repetir o procedimento acima.

Inicia Teste: Este comando permite realizar ciclicamente os testes de leitura e/ou escrita de dados no controlador. Diferentemente do teste de conexão, onde se seleciona uma única estação para realizar a tentativa de conexão, neste realiza-se os testes selecionados em TODAS as estações presentes na lista de estações. Assim , se por exemplo, existem as estações 01, 02 e 03 nesta lista, executa-se os testes de leitura/escrita sequencialmente nestas três estações. Neste teste pode-se selecionar se deseja obter (ler) e/ou enviar (escrever) dados no controlador através da seleção das seguintes opções:

• Frame de Escrita: Habilita teste de escrita de pacotes de dados no controlador. Neste caso pode-se especificar o tamanho do pacote de dados a ser escrito (faixa de 1..247 bytes de dados).
• Frame de Leitura: Habilita teste de leitura de pacotes de dados no controlador. Neste caso pode-se especificar o tamanho do pacote de dados a ser lido (faixa de 1..247 bytes de dados).
• Inter Frame Delay: Adicionalmente pode-se acrescentar um intervalo de tempo entre o envio/recepção de dois pacotes de dados consecutivos. Quando habilitado gera um atraso da ordem de 300 milissegundos entre pacotes de dados. Durante a realização destes testes apresenta-se estatísticas referentes as taxas de falhas nos frames de comunicação com o controlador.

Para cada teste de leitura e/ou escrita de dados apresentam-se os seguintes dados estatísticos:

• Total de Frame: Contador de pacotes de dados lidos/recebidos do controlador.
• Total de Erros: Contador de pacotes de dados lidos/recebidos com erro do controlador.
• % de Erros: Porcentagem de erro deste teste de comunicação em relação ao total de frames.

Reseta Estatística: Este comando é utilizado para zerar a estatística de erros do teste de comunicação.

Este comando só estará habilitado quando existir uma MMI conectada ao ambiente.
