Pesquisa elementos no ambiente
Imagem |
|
Atalho |
SHIFT + CTRL + F |
Caminho |
O HIstudio conta com um recurso de pesquisa de elementos para Linguagem Ladder (LD) e Linguagem Texto Estruturado (ST).
Este recurso está disponível a partir da versão 2.0.35 do HIstudio, e permite a pesquisa de elementos do ambiente e do projeto, facilitando a compreensão, manutenção e usabilidade da aplicação desenvolvida. A busca pode ser feita para localizar comentários, contatos, bobinas, rótulos, entradas e saídas, funções, blocos de função, tipos de dados e variáveis locais ou globais.
Dica
Para conhecer melhor o recurso e suas funcionalidades acesse o vídeo tutorial: Recurso de busca no HIstudio.
Interface de pesquisa

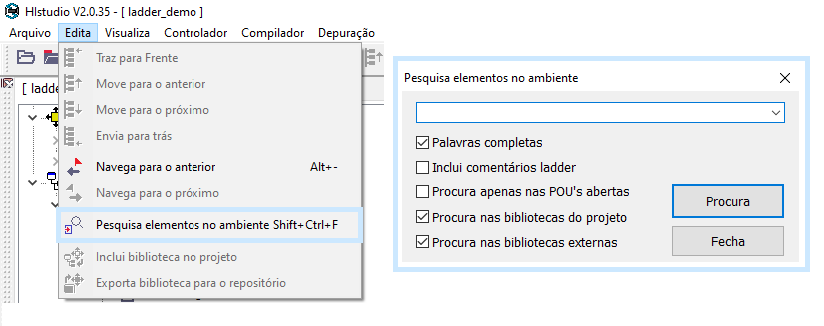

Ao clicar nas teclas SHIFT + CTRL + F do teclado será exibida a interface de busca, que pode ser acessada também a partir do Menu Edita > Pesquisa elementos no ambiente
Nesta interface é possível buscar pelos elementos do código por meio da pesquisa opcional por palavras completas e comentários, além de permitir a busca específica em POU´s abertas e bibliotecas de projeto ou externas.
Resultados da pesquisa geral no ambiente
Ao inserir no campo de texto o elemento a ser encontrado e clicar na tecla ENTER ou no botão Procura, o número de ocorrências obtido na pesquisa é contabilizado e exibido ao usuário no Console, bem como a especificação dos tipos de elementos encontrados e a localização das ocorrências, por exemplo:
É possível navegar entre as ocorrências utilizando:
F3 para efetuar a procura abaixo da posição do cursor;
Shift + F3 para efetuar a procura acima da posição do cursor.
Para fechar o painel de procura basta utilizar a tecla Esc ou o botão X localizado no canto direito do painel.
Os ícones exibidos junto às ocorrências representam o tipo do elemento encontrado. Em buscas em programas Ladder serão exibidos ícones específicos para representação de comentários, contatos, bobinas, rótulos, entradas e saídas, funções e blocos de função. Veja abaixo o exemplo com alguns desses ícones:
Importante
Quando não houver nenhuma ocorrência da pesquisa realizada será exibida no Console a seguinte mensagem: “Não encontrada nenhuma ocorrência do objeto especificado”
