Modo de Depuração

Alt-Título

Debug

Imagem

ico

Atalho

nenhum

Caminho

Depuração ‣ Modo de Depuração

Ativa/Desativa o modo de depuração.


Painéis dinâmicos de depuração

Quando ativado o modo de depuração é possível utilizar os painéis dinâmicos para depurar a aplicação (Ladder ou ST). Para utilizar um painel dinâmico basta clicar sobre variáveis ou blocos do código e fixar o painel onde desejar.

  • Clique sobre o elemento para visualizar o painel e clique no botão com ícone de alfinete vermelho no canto superior direito para fixá-lo:

../../_images/depdinpanel_st.png

Fig. 22 Exemplo em código ST

  • Clique sobre o título para mover o painel até o local desejado;

  • Para fechar o painel, clique no botão X no canto superior direito:

../../_images/depdinpanel_ld.png

Fig. 23 Exemplo em código Ladder

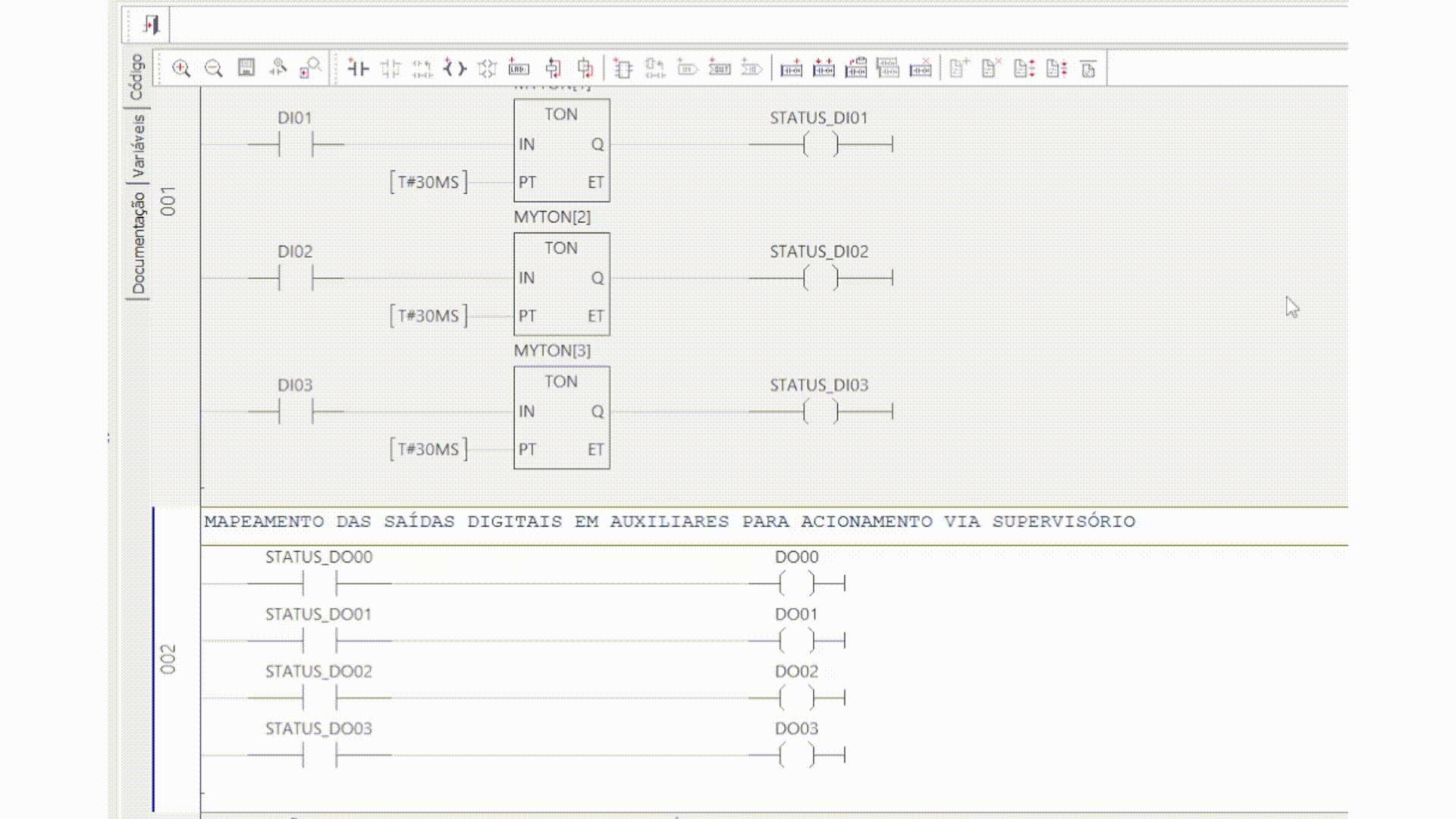

Exemplo de utilização do recurso

../../_images/painel_depura%C3%A7%C3%A3o.gif
